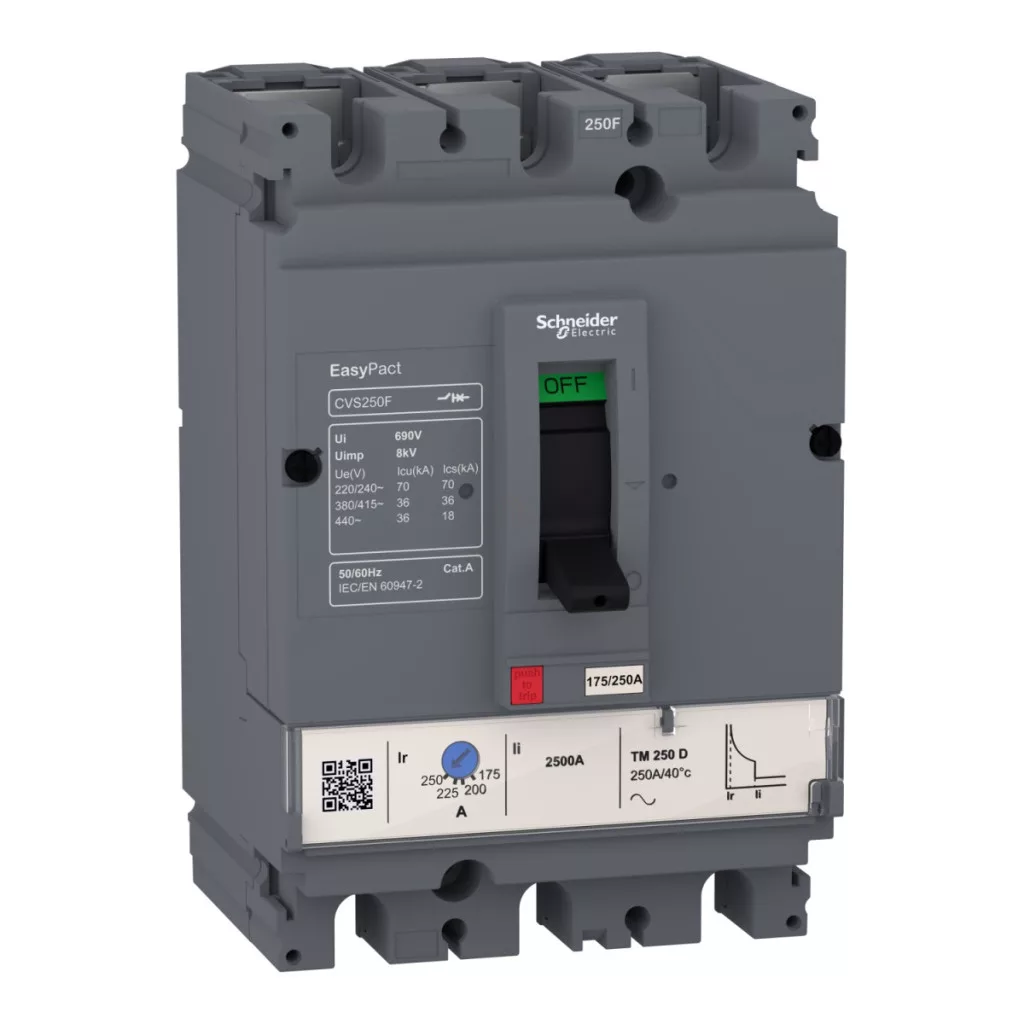

Întrerupătorul EasyPact CVS250F este soluția premium de protecție a Schneider Electric pentru sistemele de distribuție industriale și comerciale. Acest dispozitiv trifazat compact, cu un curent nominal de 200 amperi, oferă o protecție excelentă atât împotriva suprasarcinii, cât și a scurtcircuitului, fiind alegerea perfectă pentru aplicații critice în care fiabilitatea și siguranța sunt cerințe esențiale. Întrerupătorul CVS250F are o capacitate de întrerupere de 36 kA la 415 V c.a., ceea ce reprezintă o performanță remarcabilă în clasa sa. Unitatea de declanșare termomagnetică TM-D oferă protecție precisă și fiabilă pentru sistemele instalate. Protecția termică este reglabilă între 140 și 200 A, permițând utilizatorului să ajusteze în mod optim parametrii de protecție la cerințele specifice ale aplicației. Tipul de setare a declanșării de lungă durată Ir este reglabil, în timp ce tipul de setare a declanșării instantanee Ii este fixat la 2000 A. Timpul de declanșare reflex este mai mic de 10 ms, oferind o protecție extrem de rapidă în cazul unui scurtcircuit. EasyPact CVS250F, numărul de articol LV525332, este extrem de robust și durabil, oferind 20.000 de cicluri de viață mecanice și 10.000 de cicluri de viață electrice la 415 V. Dispozitivul este certificat conform IEC 60947-2 și are certificatele de conformitate relevante. În configurația 3P3D, întrerupătorul are trei poli protejați fără protecție la defect la pământ. Dimensiunile sale (105 mm lățime, 161 mm înălțime, 86 mm adâncime) asigură un design compact, facilitând instalarea în majoritatea dulapurilor de comutație. Conectarea se face în partea din față, atât în partea superioară, cât și în partea inferioară, prin borne cu șurub cu un pas de conectare de 35 mm. Familia de întrerupătoare EasyPact CVS face parte din gama de produse foarte apreciată a Schneider Electric și oferă o soluție ideală pentru instalații industriale, clădiri comerciale, centre de date și alte infrastructuri critice. Întrerupătorul aparține categoriei de utilizare A și poate funcționa într-o gamă largă de condiții de mediu, inclusiv la o temperatură de funcționare cuprinsă între -25 °C și 70 °C. Întrerupătorul dispune, de asemenea, de un indicator de poziție a contactului și este controlat de un comutator basculant, oferind utilizatorului o operare simplă și intuitivă. Gradul de protecție IP40 oferă o protecție adecvată pentru majoritatea aplicațiilor interioare.
Schneider Electric EasyPact CVS - LV525332 -CVS250F (36 kA) 3P3D TM200D date tehnice
Caracteristici generale
Familia de produse: EasyPact
Detalii despre familia de produse: EasyPact CVS100...250
Denumirea produsului: EasyPact CVS
Denumire scurtă a dispozitivului: CVS250F
Tipul produsului sau al componentei: Întrerupător de circuit
Aplicația dispozitivului: Distribuție
Caracteristici electrice
Descrierea polilor: 3P
Descrierea polilor protejați: 3D
Protecție împotriva defectelor la împământare (accesoriu Vigi): Niciuna
Curent nominal [In]: 200 A la 40 °C
Tip de rețea: CA
Categorie de utilizare: Categoria A
Capacitate de întrerupere [Icu]: 36 kA Icu 440 V c.a. 50/60 Hz (conform IEC 60947-2)
Capacitate de întrerupere [Icu]: 36 kA Icu 380/415 V CA 50/60 Hz (conform IEC 60947-2)
Capacitate de întrerupere [Icu]: 70 kA Icu 220/240 V AC 50/60 Hz (conform IEC 60947-2)
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare:Termomagnetică Curent nominal al unității de declanșare: 200 A la 40 °C Tip de protecție: Protecție la scurtcircuit (magnetică), Protecție la suprasarcină (termică)
Date tehnice suplimentare
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV conform EN/IEC 60947-2
Frecvența rețelei: 50/60 Hz
Cod capacitate de rupere: F
Capacitate nominală de rupere [Ics]: 18 kA 440 V c.a. 50/60 Hz (conform IEC 60947-2)
Capacitate nominală de întrerupere [Ics]: 36 kA 380/415 V c.a. 50/60 Hz (conform IEC 60947-2)
Capacitate nominală de întrerupere [Ics]: 70 kA 220/240 V CA 50/60 Hz (conform IEC 60947-2)
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 10.000 de cicluri 415 V In (conform IEC 60947-2)
Tip de control: Comutator basculant
Interval de reglare a protecției termice: 140...200 A
Tip setare declanșare de lungă durată Ir: Reglabil
Interval de setare declanșare de lungă durată: 0,7...1 x In
Tip de setare întârziere pe termen lung: Fixă
Tip de setare declanșare instantanee Ii: Fixă
Interval de setare declanșare instantanee: 2000 A
Indicator poziție contact: Da
Caracteristici de montare
Bază de montare: Placă posterioară
Metodă de montare: Fixă
Conexiune superioară: Frontală
Conexiune inferioară: Față
Conexiuni - terminale: Conexiune cu șurub
Distanța între conexiuni: 35 mm
Cod de compatibilitate: CVS250
Caracteristici fizice
Lățime: 105 mm
Adâncime: 86 mm
Înălțime: 161 mm
Condiții de mediu
Standarde: EN 60947-2, IEC 60947-2
Certificări ale produsului: GOST, IEC
Clasa de protecție la atingere: Clasa II
Grad de contaminare: 3 conform IEC 60664-1
Grad de protecție IP: IP40
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -50...85 °C
