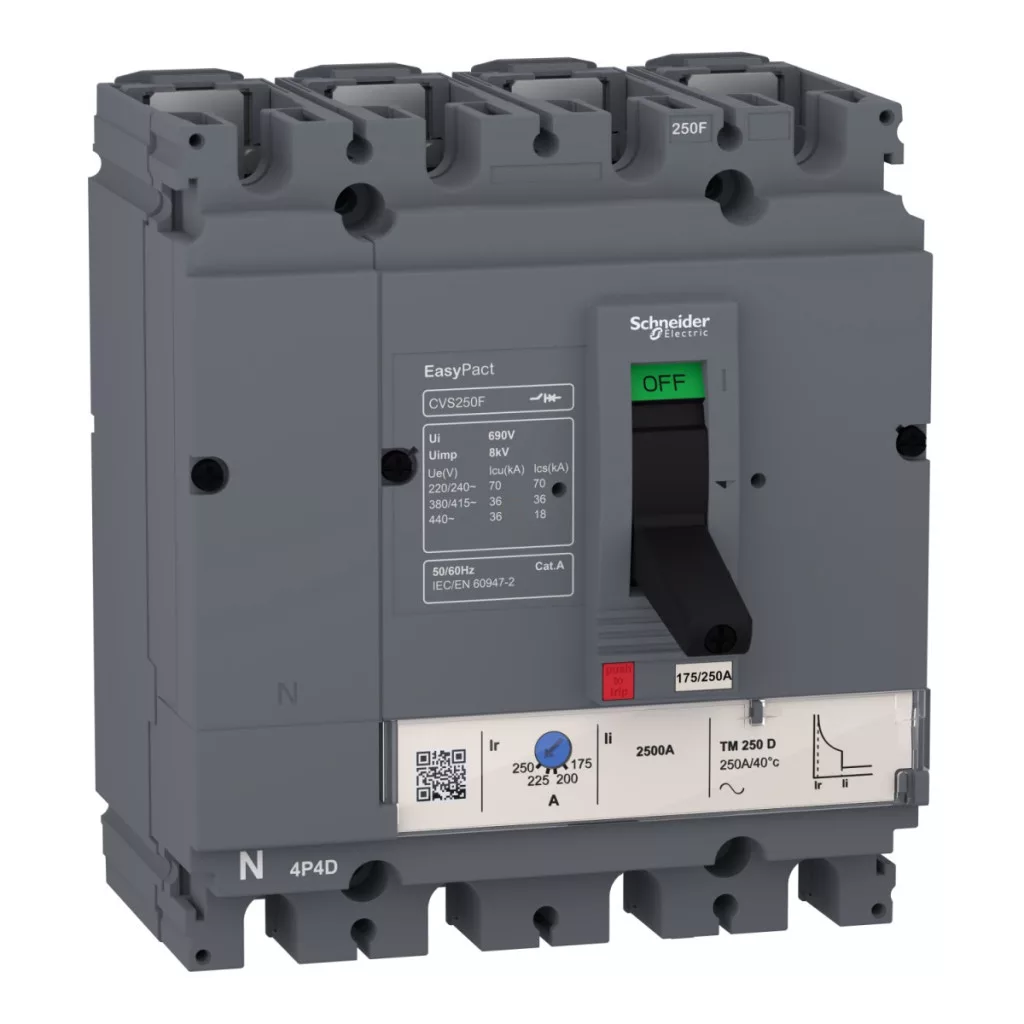

Întrerupătorul compact EasyPact CVS250F este soluția fiabilă de protecție oferită de Schneider Electric, asigurând protecție de înaltă calitate a circuitelor în rețelele de distribuție. Cu un curent nominal de 200 A, produsul cu numărul LV525352 este alegerea ideală pentru aplicații comerciale și industriale în care sunt necesare o fiabilitate operațională ridicată și funcții de protecție eficiente. Designul CVS250F 4P4D (4 poli, 4 poli protejați) oferă protecție completă, protejând toate fazele și conductorul neutru. Acest lucru este deosebit de important în aplicațiile în care sarcinile și curenții pe conductorul neutru pot fi semnificative. Capacitatea excepțională de întrerupere a scurtcircuitelor de 36 kA la 415 V c.a. a întrerupătorului asigură o funcționare fiabilă chiar și la cele mai mari sarcini și curenți de scurtcircuit. Unitatea de declanșare de tip TM-D oferă protecție termomagnetică combinată, care protejează atât împotriva suprasarcinii, cât și împotriva scurtcircuitelor. Protecția termică este reglabilă în intervalul 140-200 A, în timp ce declanșarea instantanee care asigură protecția magnetică funcționează la 2000 A. Capacitatea remarcabilă de întrerupere a scurtcircuitelor a EasyPact CVS250F de la Schneider Electric este evidentă la diferite niveluri de tensiune: 70 kA la 220/240 V c.a., 36 kA la 380/415 V c.a. și 36 kA la 440 V c.a. Capacitatea nominală de întrerupere a scurtcircuitelor (Ics) este, de asemenea, remarcabilă: 70 kA la 220/240 V c.a., 36 kA la 380/415 V c.a. și 18 kA la 440 V c.a. Aceste valori arată clar că întrerupătorul de circuit este capabil să funcționeze în siguranță într-un interval larg de funcționare. Marcajul F se referă la codul capacității de rupere, care indică nivelul ridicat de performanță al dispozitivului. Produsul are o tensiune nominală de impuls de 8 kV în conformitate cu EN/IEC 60947-2, care oferă o protecție excelentă împotriva supratensiunii. Întrerupătorul Schneider Electric LV525352 EasyPact CVS are o durată de viață mecanică de 20.000 de cicluri de comutare și o durată de viață electrică de 10.000 de cicluri la 415 V la curent nominal, în conformitate cu standardul IEC 60947-2. Dispozitivul este acționat cu pârghie și are un conductor neutru pe partea stângă. Este montat pe panoul din spate într-un design fix. Este conectat cu borne cu șuruburi pe partea din față, atât pe partea superioară, cât și pe cea inferioară, cu un pas de conectare de 35 mm. Dimensiunile sale sunt 140 mm lățime, 86 mm adâncime și 161 mm înălțime. CVS250F are un grad de protecție IP40, care îl protejează împotriva prafului și a contaminării minore. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, iar intervalul de temperatură de depozitare este între -50 °C și +85 °C. Produsul aparține clasei de protecție la atingere II și este proiectat pentru gradul de poluare 3 în conformitate cu IEC 60664-1.
Date tehnice Schneider Electric EasyPact CVS
Caracteristici principale
Tipul produsului: Întrerupător compact
Denumirea produsului: EasyPact CVS
Familia de produse: EasyPact
Gama de produse: EasyPact CVS100...250
Denumirea scurtă a dispozitivului: CVS250F
Domeniu de aplicare: Distribuție
Categorie de aplicare: Categoria A
Caracteristici electrice
Curent nominal: 200 A (la 40 °C)
Descrierea polilor: 4P
Descrierea polului protejat: 4D
Tipul rețelei: CA
Protecție la defect la împământare (accesoriu Vigi): Fără
Capacitate de întrerupere: 36 kA Icu la 440 V c.a. 50/60 Hz (conform IEC 60947-2)
36 kA Icu la 380/415 V c.a. 50/60 Hz (conform IEC 60947-2)
70 kA Icu 220/240 V c.a. 50/60 Hz (conform IEC 60947-2)
Capacitate de rupere la scurtcircuit în funcționare: 18 kA la 440 V c.a. 50/60 Hz (conform IEC 60947-2)
36 kA la 380/415 V c.a. 50/60 Hz (conform IEC 60947-2)
70 kA la 220/240 V c.a. 50/60 Hz (conform IEC 60947-2)
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare:Termomagnetică Curent nominal al unității de declanșare: 200 A la 40 °C Tip de protecție: Protecție la scurtcircuit (magnetică), Protecție la suprasarcină (termică)
Interval de reglare a protecției termice: 140...200 A
Interval de reglare a declanșării instantanee: 2000 A (fix)
Setare protecție conductor neutru: 1 x Ir (4D)
Tensiune nominală de impuls suportată: 8 kV (conform EN/IEC 60947-2)
Frecvența rețelei: 50/60 Hz
Tip setare declanșare cu întârziere lungă: Reglabilă
Interval de setare declanșare cu întârziere lungă: 0,7...1 x In
Tip setare temporizare lungă: Fixă
Caracteristici mecanice
Cod capacitate de rupere: F
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 10.000 de cicluri la 415 V In (conform IEC 60947-2)
Tip de acționare: Pârghie
Poziție neutră: Stânga
Indicator poziție contact: Da
Bază de montare: Placă posterioară
Metodă de montare: Fixă
Conexiune superioară: Frontală
Conexiune inferioară: Față
Conexiuni - conectori: Conexiune cu șurub
Pas de conexiune: 35 mm
Cod de compatibilitate: CVS250
Lățime: 140 mm
Adâncime: 86 mm
Înălțime: 161 mm
Caracteristici de mediu
Standarde: IEC 60947-2, EN 60947-2
Certificări produs: GOST, IEC
Clasă de protecție la atingere: Clasa II
Grad de poluare: 3 (conform IEC 60664-1)
Grad de protecție IP: IP40
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
