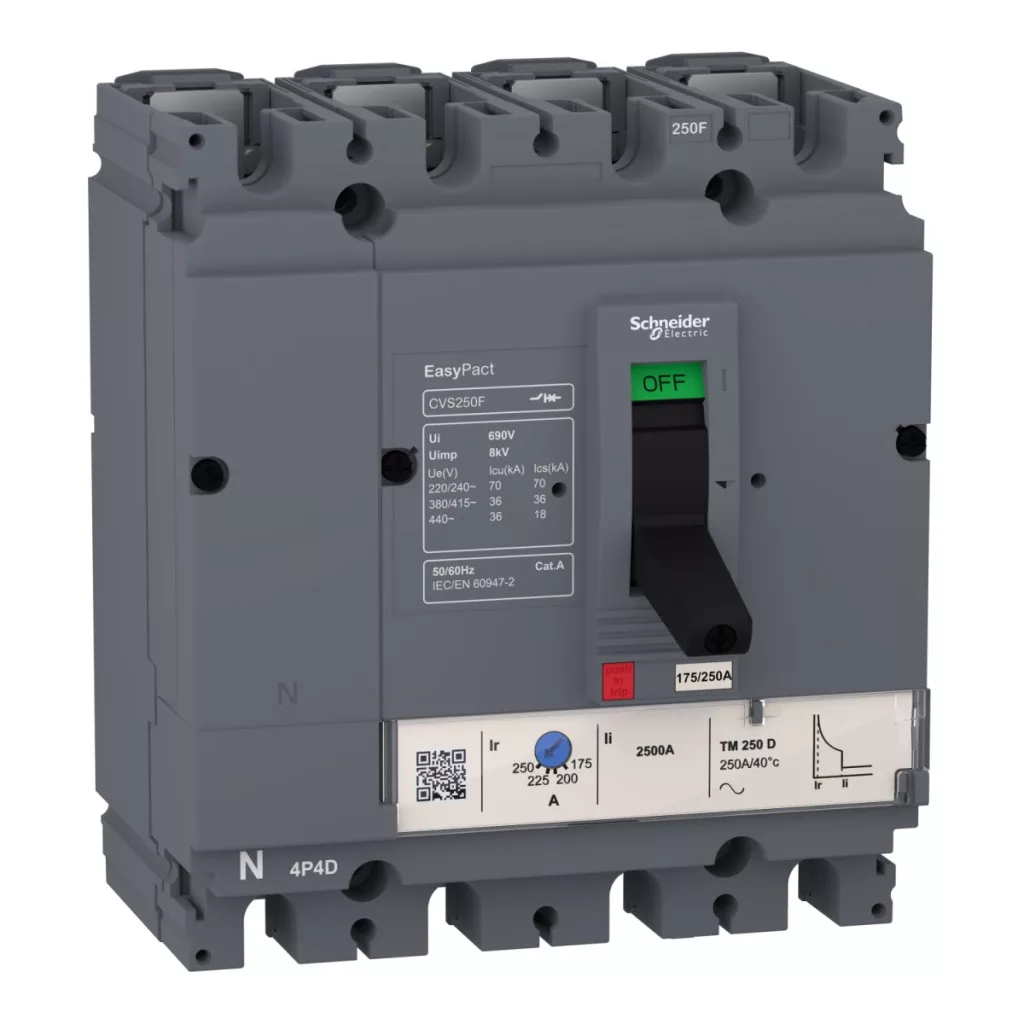

Întrerupătorul Schneider Electric EasyPact CVS250F este un dispozitiv de protecție fiabil și performant, conceput special pentru protejarea rețelelor de distribuție. Acest întrerupător compact cu 4 poli, 4 poli protejați (4P4D) are o putere nominală de 250 A și o capacitate excelentă de întrerupere a scurtcircuitelor de până la 36 kA în rețelele de 380/415 V c.a. Întrerupătorul EasyPact CVS250F cu numărul de piesă LV525353 este echipat cu o unitate de declanșare termomagnetică (TM-D), care oferă protecție dublă: protecție termică împotriva suprasarcinii și protecție magnetică împotriva scurtcircuitelor. Protecția termică poate fi setată între 175 și 250 A, ceea ce o face flexibilă pentru utilizarea cu diferite cerințe de sarcină. Decuplarea magnetică este activată la o valoare fixă de 2500 A, ceea ce asigură o deconectare rapidă în cazul unui scurtcircuit. Timpul de decuplare reflex este mai mic de 10 milisecunde, ceea ce garantează o protecție eficientă în situații critice. Întrerupătorul Schneider Electric EasyPact CVS250F are parametri tehnici remarcabili. Tensiunea nominală de impuls (Uimp) este de 8 kV, în conformitate cu standardul EN/IEC 60947-2. Categoria de utilizare a întrerupătorului este A, ceea ce înseamnă că este proiectat pentru aplicații generale. Capacitatea de întrerupere (Icu) este de 70 kA pe o rețea de 220/240 V c.a., 36 kA pe o rețea de 380/415 V c.a. și 36 kA pe o rețea de 440 V c.a., la o frecvență de 50/60 Hz. Capacitatea nominală de rupere (Ics) este de 70 kA la 220/240 V c.a., 36 kA la 380/415 V c.a. și 18 kA la 440 V c.a. Codul de capacitate de rupere F indică performanțe excelente. Întrerupătorul EasyPact CVS250F are o durată de viață mecanică de 20.000 de cicluri de comutare și o durată de viață electrică de 10.000 de cicluri la o tensiune nominală de 415 V, asigurând o funcționare fiabilă pe termen lung. Modul de comutare este de tip comutator basculant, ceea ce permite o funcționare ușoară și sigură. Dispozitivul are dimensiuni compacte: lățime 140 mm, adâncime 86 mm și înălțime 161 mm, ceea ce facilitează instalarea cu economie de spațiu în dulapuri de comutație sau tablouri de distribuție. Firul neutru este situat pe partea stângă. Întrerupătorul este montat pe panoul din spate cu o metodă de montare fixă. Conexiunile sunt de tip șurub, cu conexiuni superioare și inferioare realizate din față, cu o distanță de conexiune de 35 mm. Întrerupătorul are un grad de protecție IP40 și poate fi utilizat într-un interval larg de temperaturi: temperaturi de funcționare între -25 °C și +70 °C. Clasa sa de protecție la atingere este Clasa II, ceea ce oferă o siguranță sporită. Dispozitivul are un indicator de poziție a contactului, care permite verificarea vizuală clară a stării de comutare. Codul de compatibilitate pentru întrerupătorul EasyPact CVS250F este CVS250, care este utilizat pentru a identifica familia de produse Schneider Electric.
Date tehnice Schneider Electric EasyPact CVS
Caracteristici cheie
Familia de produse: EasyPact
Seria de produse: EasyPact CVS100...250
Denumirea produsului: EasyPact CVS
Denumirea scurtă a dispozitivului: CVS250F
Tipul produsului sau al componentei: Întrerupător de circuit
Aplicația dispozitivului: Distribuție
Descrierea polului: 4P
Descrierea polului protejat: 4D
Protecție împotriva defectelor la împământare (cu accesoriu Vigi): Fără
Caracteristici electrice
Curent nominal: 250 A la 40 °C
Tip rețea: CA
Categorie de utilizare: Categoria A
Capacitate de întrerupere: 36 kA Icu la 440 V CA 50/60 Hz conform IEC 60947-2
36 kA Icu la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
70 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetică
Valoarea nominală a unității de declanșare: 250 A la 40 °C
Tipul de protecție: Protecție la suprasarcină (termică), protecție la scurtcircuit (magnetică) Caracteristici suplimentare Tensiune nominală de impuls rezistentă: 8 kV conform EN/IEC 60947-2 Frecvența rețelei: 50/60 Hz Cod capacitate de rupere: F Capacitate nominală de rupere: 18 kA la 440 V c.a. 50/60 Hz
Cod capacitate de rupere: F
Capacitate nominală de rupere în funcționare: 18 kA la 440 V c.a. 50/60 Hz conform IEC 60947-2
36 kA la 380/415 V c.a. 50/60 Hz conform IEC 60947-2
70 kA 220/240 V c.a. 50/60 Hz conform IEC 60947-2
Poziție neutră: Stânga
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 10.000 de cicluri la 415 V In conform IEC 60947-2
Tip de control: Comutator basculant
Interval de reglare a protecției termice: 175...250 A Setări și funcții de protecție Setare protecție neutru: 1 x Ir (4D) Tip setare declanșare întârziată Ir: Reglabilă Interval de setare declanșare întârziată: 0,7...1 x In
Tip setare întârziere pe termen lung: Fixă
Tip setare declanșare instantanee Ii: Fixă
Interval de setare declanșare instantanee: 2500 A
Caracteristici fizice
Indicator poziție contact: Da
Suport de montare: Placă posterioară
Metodă de montare: Fixă
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Conexiuni - terminale: Conexiune cu șurub
Distanță între conexiuni: 35 mm
Cod de compatibilitate: CVS250
Lățime: 140 mm
Adâncime: 86 mm
Înălțime: 161 mm
Caracteristici de mediu
Standarde: EN 60947-2, IEC 60947-2
Certificări produs: GOST, IEC
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40
Temperatura aerului ambiant în timpul funcționării: -25...70 °C Temperatura aerului ambiant în timpul depozitării: -50...85 °C
