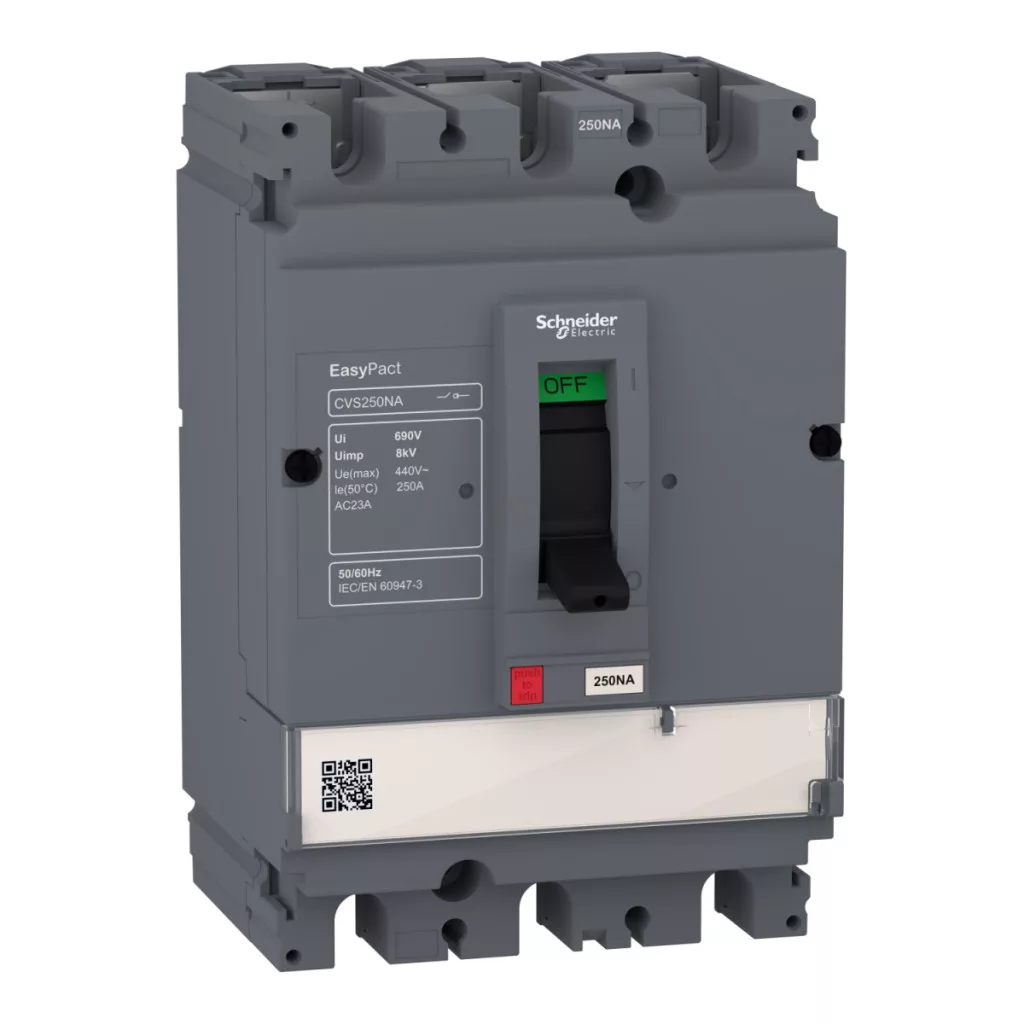

Întrerupătorul de secțiune CVS250NA din gama EasyPact CVS a Schneider Electric este o componentă electrică versatilă și fiabilă, concepută special pentru sistemele de distribuție. Acest întrerupător de secțiune cu 3 poli și 250 de amperi este o alegere excelentă pentru diverse aplicații industriale și comerciale, unde sunt necesare funcții sigure de conectare și deconectare. Modelul CVS250NA poate fi utilizat atât în categoriile de utilizare AC-22A, cât și AC-23A, ceea ce asigură o compatibilitate extinsă cu diferite tipuri de sarcini. Dispozitivul poate funcționa la curent nominal maxim (250 A) la frecvențe de 50/60 Hz, la tensiuni de rețea de 220/240 V, 380/415 V și 440 V CA. Această versatilitate este sporită și mai mult de faptul că curentul termic al produsului în aer liber este de 250 A la o temperatură a mediului de 50 °C, ceea ce asigură o stabilitate termică excelentă chiar și în medii cu temperaturi ridicate. Din punct de vedere al siguranței, întrerupătorul secțional CVS250NA are parametri remarcabili. Acesta respectă standardele stricte EN 60947-3 și IEC 60947-3 privind izolația și are o capacitate de închidere la scurtcircuit de 75 kA, cu condiția să fie susținut de un întrerupător de protecție adecvat. Chiar și ca întrerupător independent, acesta are o capacitate de închidere la scurtcircuit de 4,9 kA. În ceea ce privește rezistența la scurtcircuit, acesta poate suporta 1,35 kA timp de 20 de secunde, respectiv 3,5 kA timp de 1 sau 3 secunde, conform standardului IEC 60947-3. În plus, comutatorul dispune de un indicator de poziție a contactelor, care oferă un feedback vizual clar cu privire la starea dispozitivului. Întrerupătorul de secționare CVS250NA este extrem de rezistent din punct de vedere mecanic, fiind capabil să efectueze 20.000 de cicluri de comutație conform standardului IEC 60947-3. În ceea ce privește durabilitatea electrică, garantează 6500 de cicluri atât în categoriile AC-22A, cât și AC-23A, la o tensiune nominală de 415 V c.a. Dispozitivul de dimensiuni compacte (înălțime: 161 mm, lățime: 105 mm, adâncime: 86 mm) este gata de montare, poate fi instalat pe o placă de montare posterioară, iar conectarea frontală în sus și în jos asigură opțiuni flexibile de instalare. Distanța de comutație este de 35 mm, ceea ce se aliniază standardelor industriale generale. Aparatul este acționat printr-un mecanism cu manetă basculantă, care asigură o manevrare simplă și fiabilă. Întrerupătorul secțional Schneider Electric EasyPact CVS250NA poate fi utilizat într-un interval larg de temperaturi de funcționare (între -25 °C și +70 °C), iar temperatura de depozitare este cuprinsă între -50 °C și +85 °C. Produsul aparține clasei de protecție la contact II și funcționează fiabil chiar și într-un mediu cu grad de poluare 3, în conformitate cu standardul IEC 60664-1. Întrerupătorul secțional cu numărul de articol LV525425 deține certificări GOST și IEC, ceea ce oferă o dovadă suplimentară a calității și fiabilității produsului pe diferite piețe internaționale.
Schneider Electric EasyPact CVS - LV525425 -CVS250NA 250A 3P întrerupător secțional - date tehnice
Caracteristici principale
Gama de produse: EasyPact CVS100...250
Denumirea gamei de produse: EasyPact
Denumirea produsului: EasyPact CVS
Denumirea scurtă a dispozitivului: CVS250NA
Tipul produsului sau al componentei: Întrerupător secțional
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Tipul rețelei: CA
Parametri de funcționare
Curent nominal de funcționare:
AC-22A: 250 A CA 50/60 Hz 220/240 V
AC-22A: 250 A CA 50/60 Hz 380/415 V
AC-22A: 250 A CA 50/60 Hz 440 V
AC-23A: 250 A CA 50/60 Hz 220/240 V
AC-23A: 250 A CA 50/60 Hz 380/415 V
AC-23A: 250 A CA 50/60 Hz 440 V
Curent termic convențional în aer liber: 250 A la 50 °C
Capacitate nominală de pornire la scurtcircuit:
75 kA cu întrerupător de protecție montat
4,9 kA ca întrerupător de secționare independent
Cod capacitate de întrerupere: NA
Potrivit pentru deconectare: Da, conform standardelor EN 60947-3 și IEC 60947-3
Categorie de utilizare: AC-22A și AC-23A
Protecție la scurtcircuit la pământ: Fără
Informații suplimentare
Frecvență de rețea: 50/60 Hz
Tipul de comandă: Manetă basculantă
Mod de fixare: Fixat
Suport de montare: Placă de montare
Conectare superioară: Față
Conectare inferioară: Față
Rezistență nominală la curent de scurtcircuit:
1,35 kA timp de 20 de secunde conform IEC 60947-3
3,5 kA timp de 1 secundă conform IEC 60947-3
3,5 kA timp de 3 secunde conform IEC 60947-3
Indicator de poziție contact: Da
Secțiune vizibilă: Nu
Caracteristici mecanice
Durată de viață mecanică: 20.000 de cicluri conform IEC 60947-3
Durată de viață electrică:
AC-22A: 6500 de cicluri la 415 V CA 50/60 Hz conform IEC 60947-3
AC-23A: 6500 de cicluri la 415 V CA 50/60 Hz conform IEC 60947-3
Distanță de conectare: 35 mm
Înălțime: 161 mm
Lățime: 105 mm
Adâncime: 86 mm
Condiții de mediu
Standarde: IEC 60947-3, EN 60947-3
Certificări de produs: GOST, IEC
Clasa de protecție la atingere: Clasa II
Grad de poluare: 3, conform IEC 60664-1
Temperatura mediului de funcționare: -25...70 °C
Temperatura mediului de depozitare: -50...85 °C
