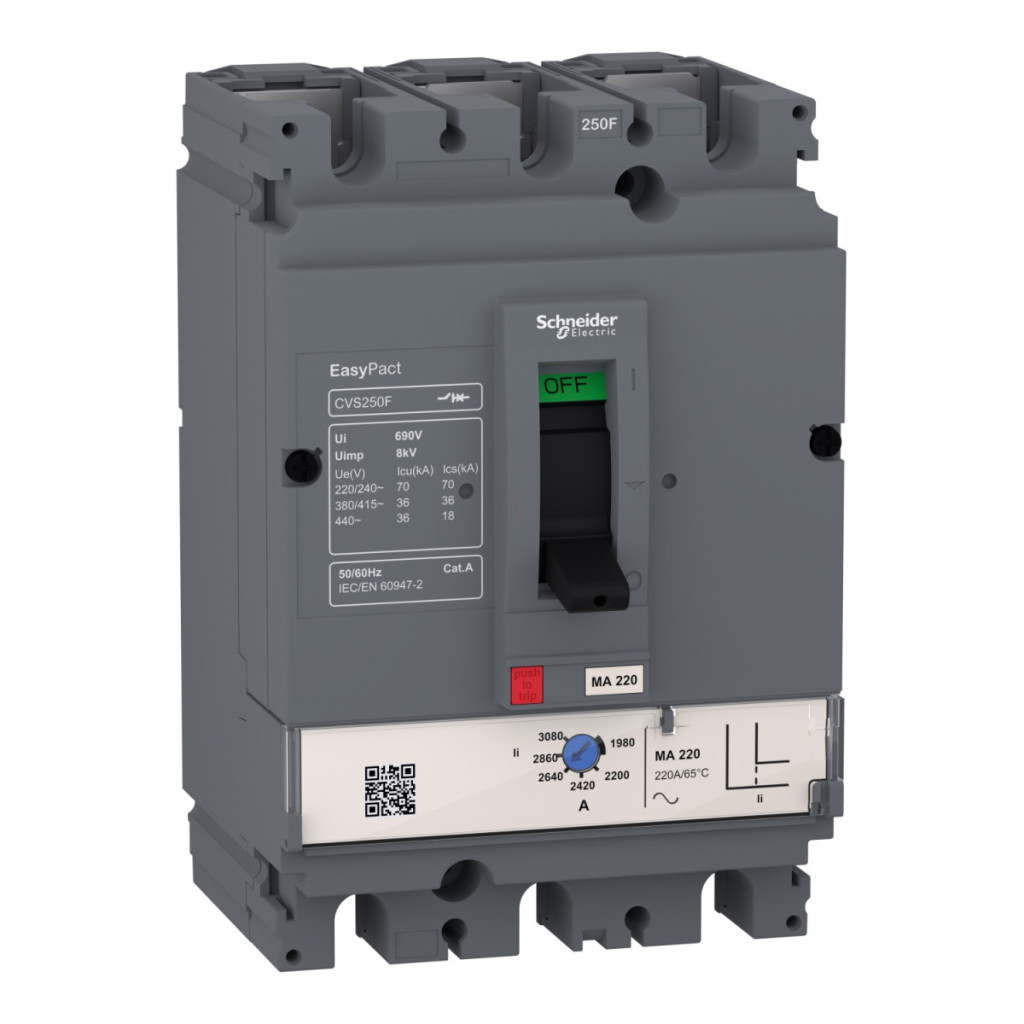

Întrerupătorul EasyPact CVS250F este dispozitivul fiabil de protecție a circuitului de la Schneider Electric, oferind o soluție excelentă pentru protecția motoarelor și alte aplicații industriale. Acest dispozitiv cu 3 poli, cu un curent nominal de 220 A, număr de piesă LV525439, face parte din familia de produse EasyPact CVS, care combină standarde tehnice ridicate cu un design rentabil. CVS250F are o capacitate de întrerupere excelentă de până la 70 kA pe rețelele de 220/240 V c.a. și 36 kA pe rețelele de 380/415 V c.a. și 440 V c.a. la 50/60 Hz, în conformitate cu standardul IEC 60947-2. Întrerupătorul este echipat cu o unitate de declanșare de tip MA, care utilizează tehnologia de declanșare magnetică pentru protecția împotriva scurtcircuitelor. Intervalul de declanșare instantanee este reglabil de la 9 la 14 ori curentul nominal, permițând o ajustare precisă pentru a se potrivi mediului de aplicare. Curentul nominal este de 220 A la o temperatură ambiantă de 40 °C. Dispozitivul are un indicator de poziție a contactului și un actuator de tip comutator pentru ușurință în utilizare. Durata de viață mecanică a întrerupătorului este de 20.000 de cicluri, în timp ce durata de viață electrică ajunge la 10.000 de cicluri la 415 V în sarcină, conform IEC 60947-2. Întrerupătorul CVS250F are un grad de protecție IP40 și aparține clasei II de protecție la atingere. Intervalul de temperatură ambiantă de funcționare este între -25 °C și +70 °C, iar intervalul de temperatură de depozitare este între -50 °C și +85 °C. Întrerupătorul Schneider Electric EasyPact CVS250F este montat pe spate cu o metodă de montare fixă. Atât conexiunile superioare, cât și cele inferioare sunt realizate din față cu borne cu șurub. Pasul de conectare este de 35 mm. Dimensiunile dispozitivului sunt: 105 mm lățime, 86 mm adâncime și 161 mm înălțime. Codul său de compatibilitate este CVS250. Dispozitivul este conform cu standardele EN 60947-2 și IEC 60947-2 și are certificate GOST și IEC. Întrerupătorul LV525439 are un grad de poluare de 3 conform IEC 60664-1. Rezistență la impulsuri: 8 kV conform EN/IEC 60947-2. Capacitatea nominală de întrerupere (Ics) este de 18 kA la 440 V c.a., 36 kA la 380/415 V c.a. și 70 kA la 220/240 V c.a., la o frecvență de 50/60 Hz, în conformitate cu IEC 60947-2.
Schneider Electric EasyPact CVS - LV525439 -CVS250F 3P 36kA întrerupător complet MA220 3P3D date tehnice de eliberare
Caracteristici generale
Familia de produse: EasyPact
Codul familiei de produse: EasyPact CVS100...250
Denumirea produsului: EasyPact CVS
Denumirea scurtă a dispozitivului: CVS250F
Tipul produsului sau al componentei: Întrerupător de circuit
Aplicație: Motor
Descrierea polului: 3P
Descrierea polului protejat: 3D
Protecție împotriva defectelor la împământare (accesoriu Vigi): Niciuna
Parametri electrici
Curent nominal: 220 A la 40 °C
Tip rețea: CA
Categorie de utilizare: Categoria A
Capacitate de întrerupere: 36 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate de întrerupere: 36 kA Icu 380/415 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate de întrerupere: 70 kA Icu 220/240 V c.a. 50/60 Hz conform IEC 60947-2
Denumirea unității de declanșare: MA Tehnologia unității de declanșare: Magnetică Curent nominal al unității de declanșare: 220 A la 40 °C Tipul de protecție: Protecție la scurtcircuit (magnetică) Impuls nominal de rezistență: 8 kV conform EN/IEC 60947-2 Frecvența rețelei: 50/60 Hz 50/60 Hz Cod capacitate de întrerupere: F Capacitate nominală de întrerupere: 18 kA la 440 V c.a. 50/60 Hz conform IEC 60947-2 Capacitate nominală de întrerupere: 36 kA 380/415 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate nominală de rupere în funcționare: 70 kA 220/240 V c.a. 50/60 Hz conform IEC 60947-2
Durată de viață mecanică: 20.000 de cicluri Durată de viață electrică: 10.000 de cicluri 415 V In conform IEC 60947-2 Caracteristici de funcționare Tip de comandă: Manetă de comutare Tip de declanșare instantanee Ii: Reglabilă
Interval de reglare a declanșării instantanee: 9...14 x In
Indicator de poziție a contactului: Da
Date de instalare
Suport de montare: Placă posterioară
Metodă de montare: Fixă
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Conexiune - blocuri terminale: Conexiune cu șurub
Pas de conexiune: 35 mm
Cod de compatibilitate: CVS250
Dimensiuni
Lățime: 105 mm
Adâncime: 86 mm
Înălțime: 161 mm
Mediu
Standarde: EN 60947-2, IEC 60947-2 Certificări de produs: GOST, IEC Clasa de protecție împotriva șocurilor electrice: Clasa II Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40
Intervalul de temperatură ambiantă în timpul funcționării: -25…70 °C
Intervalul de temperatură ambiantă în timpul depozitării: -50…85 °C
