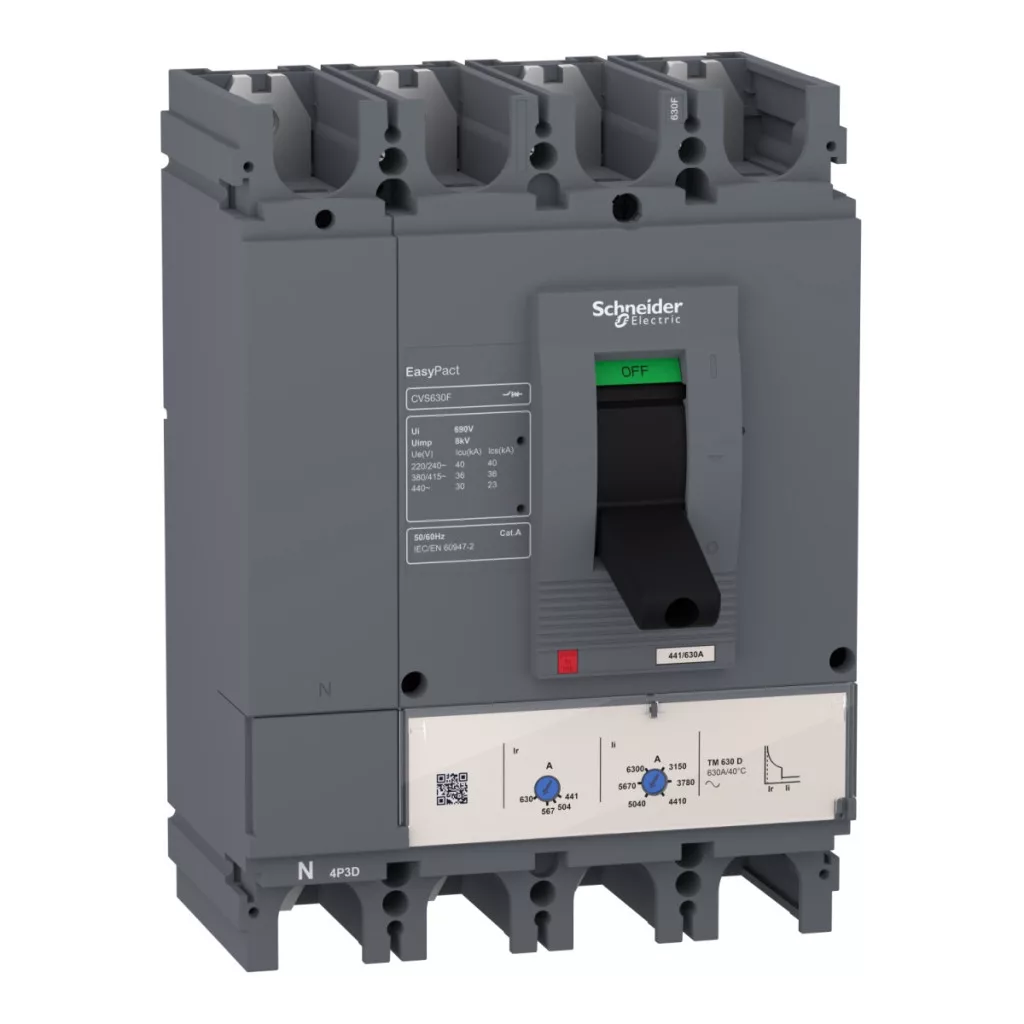

Întrerupătorul compact EasyPact CVS400F reprezintă soluția de protecție de calitate pentru rețelele de distribuție oferită de Schneider Electric, având un curent nominal de 320 A și o capacitate de întrerupere de 36 kA în rețeaua de 415 V c.a. Produsul cu numărul de articol LV540308 a fost conceput în principal pentru protecția rețelelor de distribuție, unde este necesară o performanță fiabilă și o protecție precisă. Întrerupătorul CVS400F are o configurație cu 4 poli și o funcție de protecție 3D, ceea ce înseamnă că are patru circuite conductoare de curent, dar asigură protecție doar pe trei faze. În partea stângă se află polul neutru, care nu este prevăzut cu protecție. Unitatea de declanșare termomagnetică TM-D încorporată asigură atât protecția termică împotriva suprasarcinilor (în intervalul de reglare 224-320 A), cât și protecția magnetică împotriva scurtcircuitelor (în intervalul de reglare 5...10 x In). Această combinație oferă o soluție perfectă pentru aplicațiile generale din rețelele de distribuție, unde, pe lângă protecția fiabilă, este importantă și funcționarea selectivă. Printre parametrii tehnici remarcabili ai întrerupătorului se numără capacitatea de întrerupere de 40 kA în rețeaua de 220/240 V c.a., capacitatea de întrerupere de 36 kA în rețeaua de 380/415 V c.a., precum și capacitatea de întrerupere de 30 kA în rețeaua de 440 V c.a. Valoarea capacității de întrerupere în funcționare [Ics] este, de asemenea, remarcabilă: 40 kA la 220/240 V c.a., 36 kA la 380/415 V c.a. și 23 kA la 440 V c.a. Aparatul are o rezistență nominală la tensiune de impuls de 8 kV conform standardului EN/IEC 60947-2, ceea ce asigură o protecție excelentă în caz de supratensiune. Durata de viață mecanică a întrerupătorului echipat cu comutator cu manetă basculantă acționat manual este de 15.000 de cicluri de comutare, în timp ce durata de viață electrică este de 6.000 de cicluri la 415 V și curent nominal. Întrerupătorul CVS400F are dimensiuni compacte: lățimea de 185 mm, adâncimea de 110 mm și înălțimea de 255 mm. Produsul se fixează pe placa de montare, cu montare fixă. Atât conexiunea superioară, cât și cea inferioară se realizează din față, cu îmbinare cu șuruburi, cu pas de conectare de 45 mm. Întrerupătorul cu grad de protecție IP40 poate fi utilizat într-un interval larg de temperaturi (-25...70 °C), funcționând astfel în mod fiabil chiar și în condiții de mediu variate. Produsul a fost proiectat și fabricat în conformitate cu standardele IEC 60947-2, EN 60947-2 și deține certificări GOST și IEC. În consecință, întrerupătorul Schneider Electric LV540308 este alegerea ideală pentru protecția rețelelor de distribuție electrică din instalațiile industriale, comerciale și de infrastructură, unde funcționarea fiabilă și funcțiile precise de protecție sunt esențiale.
Schneider Electric EasyPact CVS - LV540308 -CVS400F 4P 36kA întrerupător complet TM320D 4P3D cu declanșator date tehnice
Caracteristici generale
Gama de produse: EasyPact
Tipul gamei de produse: EasyPact CVS400...630
Denumirea produsului: EasyPact CVS
Denumirea scurtă a dispozitivului: CVS400F
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Caracteristici tehnice
Descrierea polilor: 4P
Descrierea polilor protejați: 3D
Protecție la scurtcircuit la pământ (accesoriu Vigi): Fără
Curent nominal [In]: 320 A, la 40 °C
Tipul rețelei: CA
Categoria de utilizare: Categoria A
[Icu] Capacitate de întrerupere: 40 kA Icu la 220/240 V CA 50/60 Hz, conform IEC 60947-2
36 kA Icu la 380/415 V CA 50/60 Hz, conform IEC 60947-2
30 kA Icu la 440 V CA 50/60 Hz, conform IEC 60947-2
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetică
Valoarea nominală a unității de declanșare: 320 A, la 40 °C
Tipul protecției: Protecție împotriva scurtcircuitului (magnetică)
Protecție împotriva suprasarcinilor (termică)
Informații suplimentare
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV, conform EN/IEC 60947-2
Frecvența rețelei: 50/60 Hz
Codul capacității de întrerupere: F
[Ics] capacitate nominală de întrerupere în funcționare: 40 kA, la 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
36 kA, la 380/415 V c.a. 50/60 Hz, conform IEC 60947-2
23 kA, 440 V CA 50/60 Hz, conform IEC 60947-2
Poziția conductorului neutru: Stânga
Durată de viață mecanică: 15000 de cicluri
Durată de viață electrică: 6000 de cicluri, 415 V In, conform IEC 60947-2
Tipul de comandă: Manetă basculantă
Interval de reglare a protecției termice: 224...320 A
Setare protecție conductor neutru: Fără protecție (3D)
Tip setare declanșare cu întârziere lungă Ir: Reglabil
Interval de setare declanșare cu întârziere lungă: 0,7...1 x In
Tipul setării de declanșare cu întârziere lungă: Fix
Tipul setării de declanșare instantanee Ii: Reglabil
Intervalul de setare a declanșării instantanee: 5...10 x In
Indicator de poziție contact: Da
Bază de fixare: Spate
Mod de fixare: Fix
Conectare superioară: Față
Conectare inferioară: Față
Conexiuni - terminale: Conexiune cu șurub
Distanța dintre conexiuni: 45 mm
Cod de compatibilitate: CVS400
Dimensiuni și condiții de mediu
Lățime: 185 mm
Adâncime: 110 mm
Înălțime: 255 mm
Standarde: IEC 60947-2, EN 60947-2
Certificări de produs: GOST, IEC
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40
Temperatura aerului ambiant pentru funcționare: -25...70 °C
Temperatura aerului ambiant pentru depozitare: -50...85 °C
