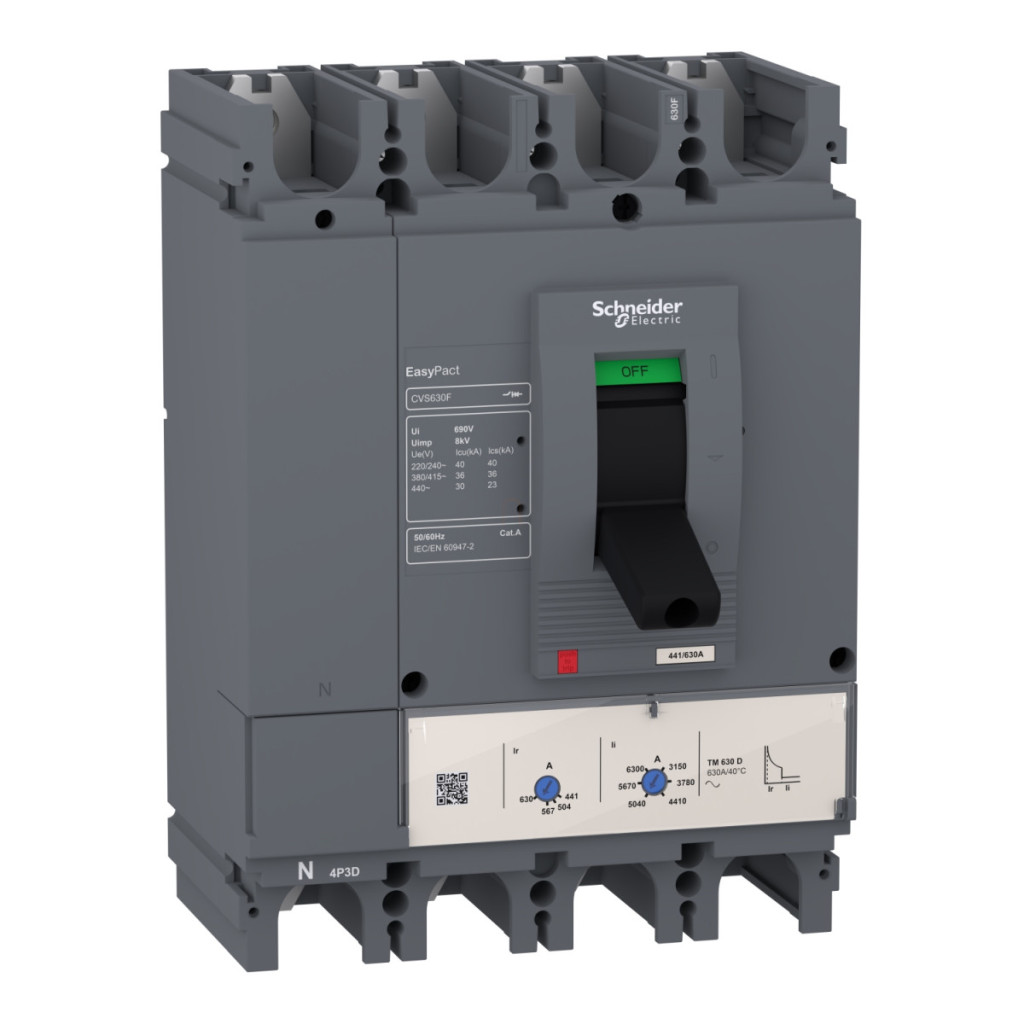

Întrerupătorul miniatural EasyPact CVS400F LV540309 este un produs de înaltă calitate din familia EasyPact a Schneider Electric, oferind protecție fiabilă pentru rețelele profesionale de distribuție electrică. Acest întrerupător robust este proiectat în principal pentru aplicații industriale și comerciale în care performanța ridicată și funcționarea fiabilă sunt esențiale. Întrerupătorul de circuit cu patru poli (4P) Schneider Electric EasyPact CVS400F are trei poli protejați (3D), ceea ce este ideal pentru protejarea sistemelor trifazate, în timp ce al patrulea pol este conectat, dar nu este protejat. Dispozitivul are un curent nominal de 400 A la o temperatură ambiantă de 40 °C și este echipat cu o unitate de declanșare termomagnetică de tip TM-D, care oferă protecție dublă: partea termică (declanșare termică) protejează împotriva suprasarcinii, în timp ce declanșarea magnetică oprește curenții de scurtcircuit cu viteza fulgerului. Protecția termică poate fi setată între 280 și 400 A, în timp ce declanșarea magnetică instantanee este activată la 5-10 ori valoarea In. Întrerupătorul miniatural LV540309 are o capacitate de întrerupere remarcabilă: 40 kA la 220/240 V c.a., 36 kA la 380/415 V c.a. și 30 kA la 440 V c.a., în conformitate cu standardul IEC 60947-2. Valorile nominale ale capacității de rupere sunt, de asemenea, demne de remarcat: 40 kA la 220/240 V c.a., 36 kA la 380/415 V c.a. și 23 kA la 440 V c.a. Codul de capacitate de rupere F indică faptul că acest întrerupător poate fi utilizat într-o gamă largă de aplicații de putere medie până la mare. Tensiunea nominală de impuls (Uimp) este de 8 kV conform EN/IEC 60947-2, ceea ce asigură proprietăți excelente de izolare electrică. Schneider Electric EasyPact CVS400F are dimensiuni compacte, cu dimensiuni exacte de 185 mm lățime, 110 mm adâncime și 255 mm înălțime, și o greutate netă de 6,3 kg. Instalarea este facilitată de posibilitatea montării pe panoul din spate, a întrerupătorului fix cu conexiune pe panoul frontal în față și conexiune inferioară tot în față. Conexiunea se realizează cu borne cu șurub, cu o distanță de conexiune de 45 mm între poli. Funcționarea se realizează prin intermediul unui levier de comutare de pe panoul frontal al întrerupătorului, iar poziția de contact este indicată de un indicator de poziție încorporat. Poziția polului neutru este în stânga. Dispozitivul are o durată de viață mecanică și electrică excelentă: poate efectua 15.000 de cicluri de comutare mecanică și 6.000 de cicluri de comutare electrică la o sarcină de 415 V In conform standardului IEC 60947-2. În ceea ce privește mediul de funcționare, poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +70 °C și poate fi depozitat la temperaturi cuprinse între -50 °C și +85 °C. Are un grad de poluare de 3 conform IEC 60664-1 și un nivel de protecție IP de IP40, care oferă protecție împotriva pătrunderii degetelor. Produsul are o clasificare de utilizare de categoria A și este conform cu standardele EN 60947-2, IEC 60947-2, printre altele, și are certificări GOST și IEC. Clasa sa de protecție la atingere este clasa II, ceea ce înseamnă izolație dublă.
EasyPact CVS400F 4P 36kA întrerupător complet TM400D 4P3D date tehnice de declanșare
Caracteristici principale
Denumirea produsului: EasyPact CVS
Familia de produse: EasyPact
Familia de produse în detaliu: EasyPact CVS400...630
Denumire scurtă a dispozitivului: CVS400F
Tipul produsului: Întrerupător miniatural
Domeniu de aplicare: Distribuție
Poli și protecție
Număr de poli: 4P
Poli protejați: 3D
Protecție împotriva defectelor la împământare (accesoriu Vigi): Niciuna
Curent nominal: 400 A la 40 °C
Tip rețea: CA
Categorie de utilizare: Categoria A
Capacitate de întrerupere
Capacitate de întrerupere [Icu]: 40 kA la 220/240 V c.a. 50/60 Hz (conform IEC 60947-2)
Capacitate de întrerupere [Icu]: 36 kA 380/415 V c.a. 50/60 Hz (conform IEC 60947-2)
Capacitate de întrerupere [Icu]: 30 kA 440 V CA 50/60 Hz (conform IEC 60947-2)
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetică
Curent nominal al unității de declanșare: 400 A la 40 °C
Tip de protecție: Protecție la scurtcircuit (magnetică), Protecție la suprasarcină (termică)
Date tehnice suplimentare
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV (conform EN/IEC 60947-2)
Frecvența rețelei: 50/60 Hz
Cod capacitate de rupere: F
Capacitate nominală de rupere [Ics]: 40 kA 220/240 V c.a. 50/60 Hz (conform IEC 60947-2)
Capacitate nominală de întrerupere [Ics]: 36 kA 380/415 V c.a. 50/60 Hz (conform IEC 60947-2)
Capacitate nominală de rupere [Ics]: 23 kA 440 V CA 50/60 Hz (conform IEC 60947-2)
Poziția polului neutru: Stânga
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 6000 cicluri 415 V In (conform IEC 60947-2)
Mod de control: Pârghie
Interval de reglare a protecției termice: 280...400 A
Setare protecție neutru: Fără protecție (3D)
Setări
Setare declanșare cu întârziere lungă (Ir): Reglabilă
Interval declanșare cu întârziere lungă: 0,7...1 x In
Tip declanșare cu întârziere lungă: Fixă
Setare declanșare instantanee (Ii): Reglabilă
Interval declanșare instantanee: 5...10 x In
Caracteristici fizice
Indicator poziție contact: Da
Montare: Panou posterior
Metodă de montare: Fixă
Conexiune superioară: Față
Conexiune inferioară: Față
Tip conexiune: Șurub
Distanță conexiune: 45 mm
Cod compatibilitate: CVS400
Lățime: 185 mm
Adâncime: 110 mm
Înălțime: 255 mm
Condiții de mediu
Standarde: EN 60947-2, IEC 60947-2
Certificate: GOST, IEC
Clasa de protecție la atingere: Clasa II
Grad de poluare: 3 (conform IEC 60664-1)
Protecție IP: IP40
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
