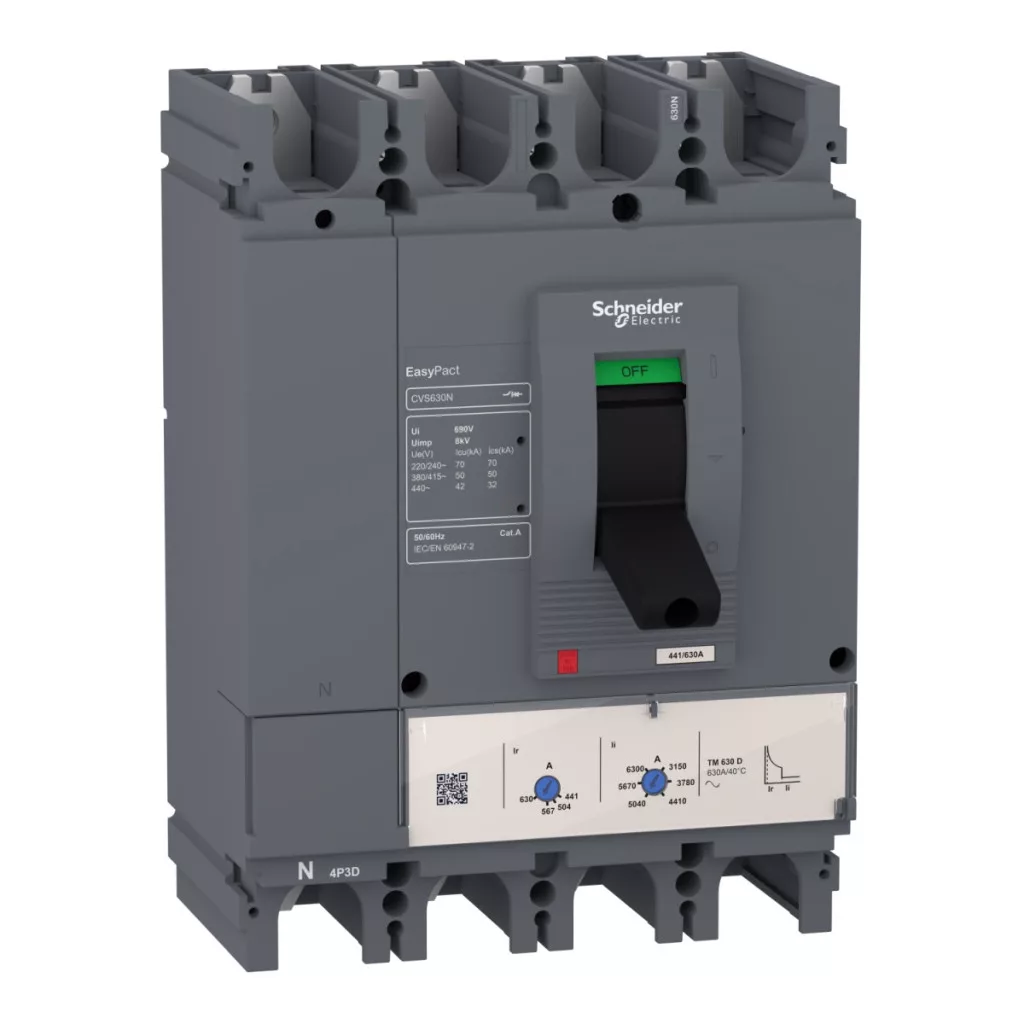

Întrerupătorul LV540322 din seria EasyPact CVS de la Schneider Electric este un întrerupător compact, de înaltă performanță, care oferă o soluție excelentă pentru protejarea rețelelor de distribuție. Dispozitivul CVS400N are un curent nominal de 400 amperi și oferă o capacitate de întrerupere remarcabilă de 50 kA la 415 V c.a., fiind potrivit chiar și pentru aplicații industriale mai mari. Întrerupătorul are un design cu 4 poli (4P4D), cu toți cei 4 poli protejați. Această configurație este deosebit de avantajoasă în rețelele trifazate, unde conductorul neutru trebuie, de asemenea, protejat. Dispozitivul este echipat cu o unitate de declanșare de tip TM-D, care utilizează tehnologia termomagnetică. Această tehnologie oferă protecție împotriva suprasarcinilor (declanșare termică) și a scurtcircuitelor (declanșare magnetică). Protecția termică poate fi reglată în intervalul 280-400 A, în timp ce declanșarea magnetică poate fi reglată între valorile 5-10 × In, permițând o utilizare flexibilă în sisteme cu caracteristici de sarcină diferite. Întrerupătorul CVS400N are o capacitate de întrerupere impresionantă la diferite niveluri de tensiune: 70 kA la 220/240 V c.a., 50 kA la 380/415 V c.a. și 42 kA la 440 V c.a. Capacitatea sa de întrerupere în funcționare (Ics) este, de asemenea, remarcabilă: 70 kA la 220/240 V c.a., 50 kA la 380/415 V c.a. și 32 kA la 440 V c.a. Aceste valori au fost determinate în conformitate cu standardul IEC 60947-2 și garantează o funcționare fiabilă chiar și în condiții extreme. Durata de viață mecanică a întrerupătorului este de 15.000 de cicluri de funcționare, în timp ce durata de viață electrică este de 6.000 de cicluri la 415 V In, în conformitate cu standardul IEC 60947-2. Dispozitivul are un comutator de tip basculant, iar poziția neutră se află în partea stângă. Conexiunile sunt de tip șurub, iar conectorii superiori și inferiori sunt montați în față. Distanța dintre conexiuni este de 45 mm. Întrerupătorul are un grad de protecție IP40 și poate fi utilizat într-un interval larg de temperaturi, de la -25 °C la +70 °C, cu un interval de temperatură de depozitare de la -50 °C la +85 °C. Instalarea este posibilă cu montare pe placă de bază, iar dispozitivul poate fi instalat într-un mod de montare fixă.
Date tehnice Schneider Electric EasyPact CVS
Informații generale
Familia de produse: EasyPact
Seria de produse: EasyPact CVS400...630
Denumirea produsului: EasyPact CVS
Denumirea scurtă a dispozitivului: CVS400N
Număr articol: LV540322
Caracteristici tehnice
Tipul produsului sau al componentei: Întrerupător de circuit
Aplicație: Distribuție
Poli: 4P
Poli protejați: 4D
Protecție împotriva defectelor la împământare (modul Vigi): Niciuna
Curent nominal [In]: 400 A la 40 °C
Tip rețea: CA
Categorie de utilizare: Categoria A
Caracteristici de protecție
Capacitate de întrerupere [Icu]:
70 kA Icu 220/240 V c.a. 50/60 Hz (IEC 60947-2)
50 kA Icu 380/415 V c.a. 50/60 Hz (IEC 60947-2)
42 kA Icu 440 V c.a. 50/60 Hz (IEC 60947-2)
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare:Termomagnetică Curent nominal al unității de declanșare: 400 A la 40 °C Tip de protecție:
Protecție la scurtcircuit (magnetică)
Protecție la suprasarcină (termică)
Date tehnice suplimentare
Tensiune nominală de impuls [Uimp]: 8 kV (EN/IEC 60947-2)
Frecvența rețelei: 50/60 Hz
Cod capacitate de rupere: N
Capacitate nominală de rupere [Ics]:
70 kA 220/240 V c.a. 50/60 Hz (IEC 60947-2)
50 kA 380/415 V c.a. 50/60 Hz (IEC 60947-2)
32 kA 440 V CA 50/60 Hz (IEC 60947-2)
Poziție neutră: Stânga
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 6.000 de cicluri 415 V In (IEC 60947-2)
Tip de control: Comutator
Interval de reglare a protecției termice: 280...400 A
Setare protecție neutru: 1 x Ir (4D)
Tip setare declanșare cu întârziere lungă Ir: Reglabil
Interval de setare declanșare cu întârziere lungă: 0,7...1 x In
Tip setare întârziere lungă: Fixă
Tip setare declanșare instantanee Ii: Reglabilă
Interval de setare declanșare instantanee: 5...10 x In
Caracteristici fizice
Indicator de poziție contact: Da
Element de fixare: Placă posterioară
Metodă de montare: Fixă
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Conexiuni - blocuri terminale: Conexiune cu șurub
Distanță între conexiuni: 45 mm
Cod de compatibilitate: CVS400
Lățime: 185 mm
Adâncime: 110 mm
Înălțime: 255 mm
Condiții de mediu
Standarde: EN 60947-2, IEC 60947-2
Certificări produs: GOST, IEC
Clasă de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3 (IEC 60664-1)
Grad de protecție IP: IP40
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -50...85 °C
