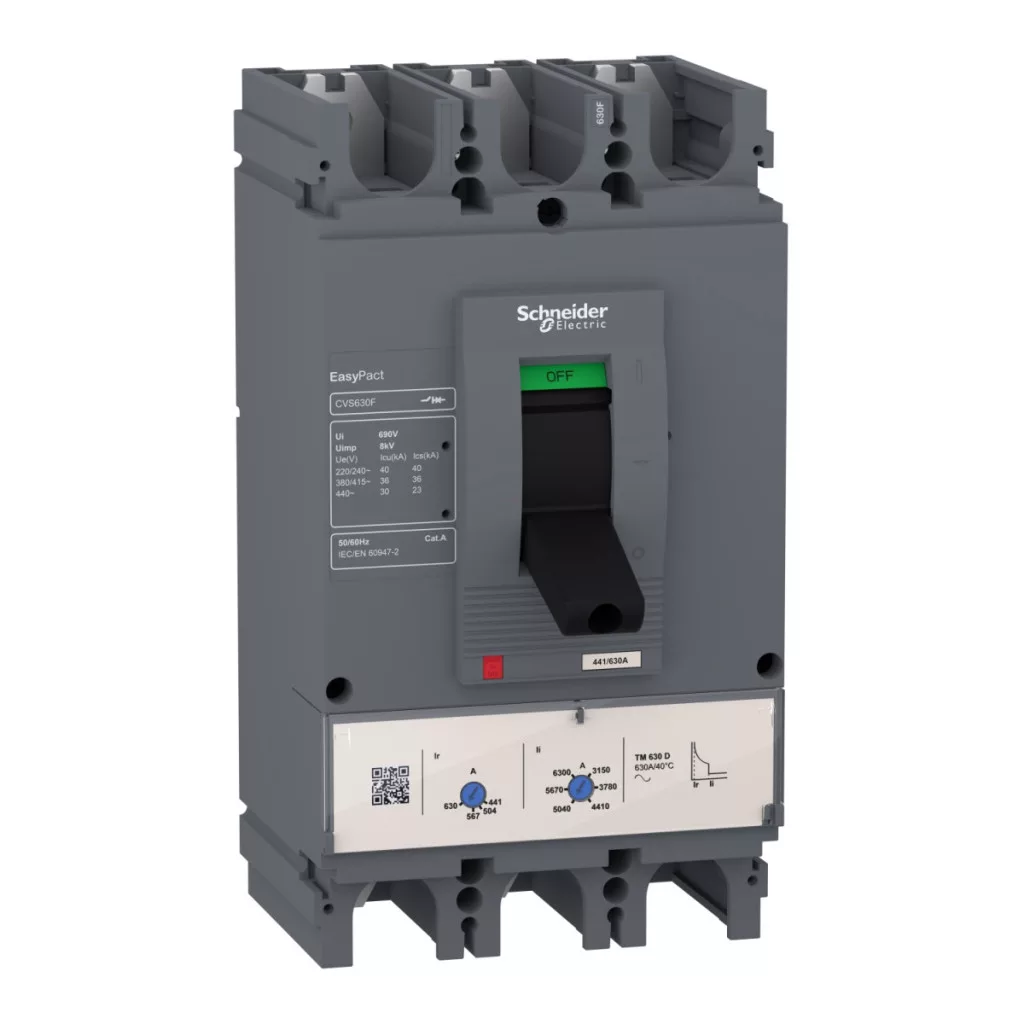

Schneider Electric EasyPact CVS - LV563305 - CVS630F (36 kA) 3P3D TM500D

Lățime: 155 mm

Lungime: 290 mm

Înălțime: 155 mm

Comandă specială

Schneider Electric EasyPact CVS - LV563305 - CVS630F (36 kA) 3P3D TM500D

Name: Schneider Electric EasyPact CVS - LV563305 - CVS630F (36 kA) 3P3D TM500D
Brand: Schneider Electric Zrt.
SKU: 3606480257018
Price: 5726.98 RON
Availability: InStock

5 726,98 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Schneider Electric EasyPact CVS

Întrerupător miniatural cu trei poli

Întrerupătorul EasyPact CVS630F este soluția fiabilă de protecție electrică oferită de Schneider Electric pentru rețelele de distribuție industriale și comerciale. Acest model cu 3 poli și protecție 3D este alegerea perfectă pentru sistemele care necesită niveluri ridicate de protecție și funcționalitate de comutare la un curent nominal de 500 A. Produsul cu numărul LV563305 este dotat cu un declanșator termomagnetic care oferă protecție dublă împotriva suprasarcinii și scurtcircuitului. Întrerupătorul CVS630F are o capacitate de întrerupere remarcabilă: 40 kA în rețelele de 220/240 V c.a., 36 kA în rețelele de 380/415 V c.a. și 30 kA în rețelele de 440 V c.a., în conformitate cu standardul IEC 60947-2. Protecția fiabilă a circuitelor de sarcină este asigurată de unitatea de declanșare termomagnetică de tip TM-D, care poate fi reglată în intervalul 350-500 A pentru a proteja împotriva suprasarcinii. Declanșarea instantanee (magnetică) poate fi setată la 5-10×In, ceea ce permite adaptarea precisă a dispozitivului la rețeaua care trebuie protejată. Întrerupătorul are o tensiune nominală de impuls de 8 kV conform EN/IEC 60947-2 și aparține categoriei A de utilizare. Capacitatea nominală de întrerupere (Ics) este de 40 kA pentru 220/240 V c.a., 36 kA pentru 380/415 V c.a. și 23 kA pentru 440 V c.a. Acest întrerupător cu cod de capacitate de întrerupere F este ideal pentru utilizarea în medii în care pot apărea curenți de scurtcircuit ridicați. Comutatorul CVS630F cu numărul de piesă LV563305 are, de asemenea, o durată de viață mecanică favorabilă: 15.000 de cicluri de comutare, în timp ce durata de viață electrică este de 4.000 de cicluri la o tensiune nominală de 415 V. Dimensiunile întrerupătorului sunt optimizate pentru instalarea în dulapuri de distribuție compacte: lățime 140 mm, adâncime 110 mm, înălțime 255 mm. Dispozitivul are protecție IP40 și poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +70 °C. Este fixat în poziție, poate fi montat pe panoul din spate, iar conexiunile sunt situate în partea superioară și inferioară a părții frontale a dispozitivului, cu conexiuni cu șurub. Produsul are protecție la atingere de clasa II și respectă cerințele standardelor IEC și EN 60947-2. Întrerupătorul CVS630F este un dispozitiv de protecție ideal pentru asigurarea siguranței persoanelor și echipamentelor în medii industriale moderne, sisteme de distribuție și instalații comerciale mai mari.

Date tehnice Schneider Electric EasyPact CVS

Informații de bază

Familia de produse: EasyPact

Tipul produsului: EasyPact CVS400...630

Denumirea produsului: EasyPact CVS

Denumirea scurtă a dispozitivului: CVS630F

Tipul produsului: Întrerupător de circuit

Domeniu de aplicare: Distribuție

Număr articol: LV563305

Caracteristici electrice

Poli: 3P

Poli protejați: 3D

Curent nominal: 500 A (la 40°C)

Tip rețea: CA

Categorie de utilizare: Categoria A

Capacitate de rupere (Icu):

40 kA Icu 220/240 V c.a. 50/60 Hz (conform IEC 60947-2)

36 kA Icu 380/415 V c.a. 50/60 Hz (conform IEC 60947-2)

30 kA Icu 440 V AC 50/60 Hz (conform IEC 60947-2)

Denumirea unității de declanșare: TM-D

Tehnologia unității de declanșare:Termomagnetică Curent nominal al unității de declanșare: 500 A la 40 °C Tip de protecție: Protecție la scurtcircuit (magnetică), Protecție la suprasarcină (termică)

Informații suplimentare

Rezistență nominală la tensiune de impuls: 8 kV (conform EN/IEC 60947-2)

Frecvența rețelei: 50/60 Hz

Cod capacitate de rupere: F

Capacitate nominală de rupere (Ics):

40 kA 220/240 V c.a. 50/60 Hz (conform IEC 60947-2)

36 kA 380/415 V c.a. 50/60 Hz (conform IEC 60947-2) 23 kA 440 V c.a. 50/60 Hz (conform IEC 60947-2) Durată de viață mecanică: 15.000 de cicluri Durată de viață electrică: 4.000 de cicluri 415 V In (conform IEC 60947-2) 4000 cicluri 415 V In (conform IEC 60947-2)

Mod de funcționare: Braț basculant

Interval de reglare a protecției termice: 350–500 A

Tip de reglare a declanșării cu întârziere lungă (Ir): Reglabil

Interval de reglare a declanșării cu întârziere lungă: 0,7...1 x In

Tip de reglare a întârziere lungă de declanșare: Fixă

Tip de reglare a declanșării instantanee (Ii): Reglabilă

Interval de reglare a declanșării instantanee: 5...10 x In

Informații privind instalarea

Feedback privind poziția comutatorului: Da

Suprafață de montare: Panou posterior

Metodă de montare: Fixă

Conexiune superioară: Panou frontal

Conexiune inferioară: Panou frontal

Conectori - terminale: Conexiune cu șurub

Distanță între conexiuni: 45 mm

Dimensiuni

Lățime: 140 mm

Adâncime: 110 mm

Înălțime: 255 mm

Caracteristici de mediu

Standarde: EN 60947-2, IEC 60947-2

Certificate: IEC, GOST

Clasa de protecție la atingere: Clasa II

Grad de poluare: 3 (conform IEC 60664-1)

Grad de protecție IP: IP40

Temperatura ambiantă în timpul funcționării: -25…70 °C

Temperatura ambiantă în timpul depozitării: -50…85 °C

Date

Lățime

155 mm

Lungime

290 mm

Înălțime

155 mm

EAN prezentat

3606480257018

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

5,338 kg/bucată

Numar articol

3606480257018
