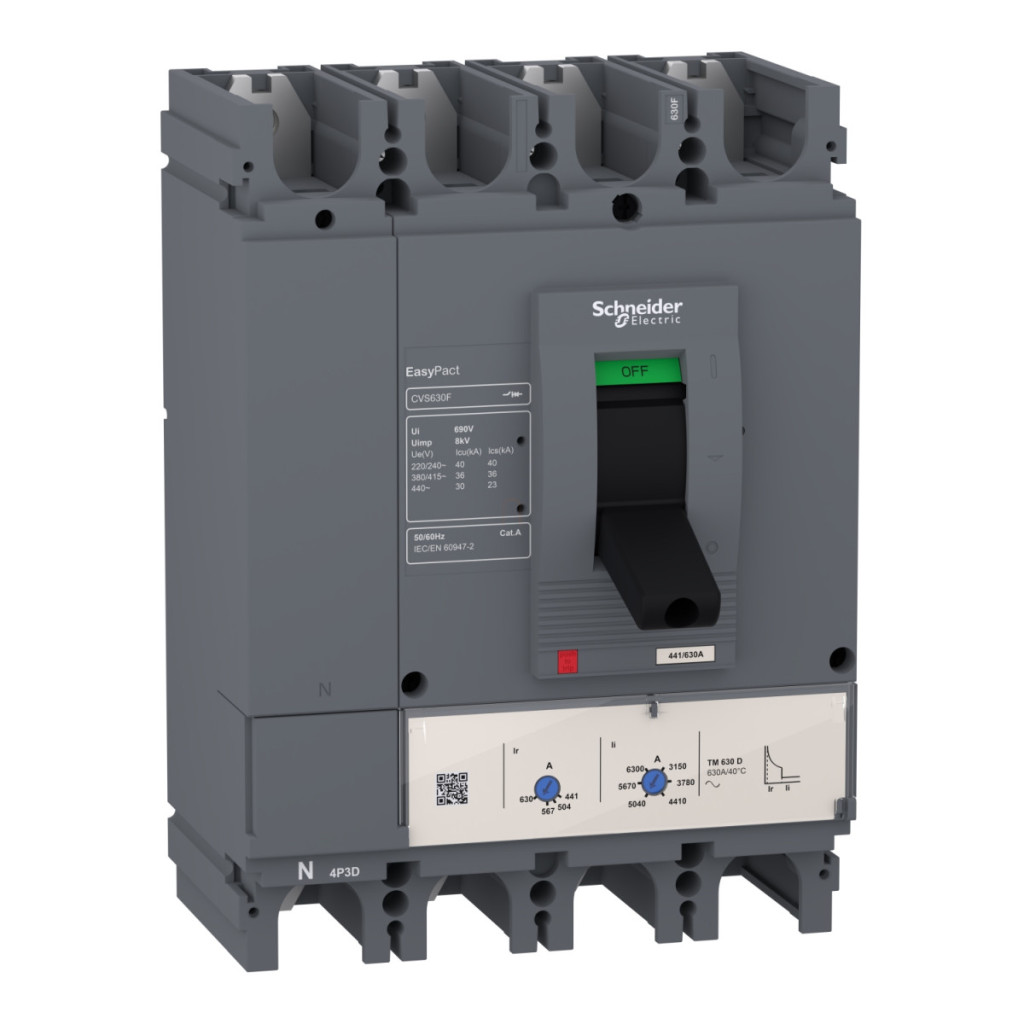

Întrerupătorul EasyPact CVS630F este un produs performant din seria EasyPact CVS de la Schneider Electric, conceput special pentru protejarea rețelelor de distribuție. Acest întrerupător compact, cu un curent nominal de 600 A (număr articol LV563309), este alegerea ideală pentru instalații industriale și comerciale în care protecția fiabilă a circuitului și durata lungă de viață sunt cerințe esențiale. Întrerupătorul Schneider Electric EasyPact CVS630F este dotat cu o unitate de declanșare termomagnetică de tip TM-D care oferă protecție dublă: pe de o parte, asigură protecție termică împotriva suprasarcinilor (cu un interval de reglare de 420-600 A), și declanșare magnetică în caz de scurtcircuit (cu un interval de reglare de 4-8 x In). Întrerupătorul are o capacitate de întrerupere de 36 kA la 380/415 V c.a., ceea ce este extrem de ridicat pentru această categorie. Configurația 4P3d înseamnă că dispozitivul este cu 4 poli, dar oferă protecție numai prin 3 poli. Acest design permite, de asemenea, conectarea firului neutru, în timp ce funcțiile de protecție sunt concentrate pe cei 3 conductori de fază. Întrerupătorul CVS630F are o durată de viață mecanică de 15.000 de cicluri de comutare și o durată de viață electrică de 4.000 de cicluri la 415 V, în conformitate cu standardul IEC 60947-2. Dispozitivul are un grad de protecție IP40 și poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +70 °C. Disjunctorul poate fi montat pe o placă de bază plană într-un design fix, iar conexiunile superioare și inferioare sunt situate în partea din față a dispozitivului. Conexiunile sunt de tip șurub, cu o distanță de cablare de 45 mm. Dimensiunile fizice ale întrerupătorului sunt: 185 mm lățime, 110 mm adâncime și 255 mm înălțime. Întrerupătorul Schneider Electric EasyPact CVS630F (LV563309) are o tensiune nominală de impuls de 8 kV conform EN/IEC 60947-2, care oferă un nivel ridicat de protecție împotriva supratensiunii. Codul de capacitate de întrerupere „F” conform IEC 60947-2 și valorile ridicate ale Ics (40 kA la 220/240 V c.a., 36 kA la 380/415 V c.a. și 23 kA la 440 V c.a.) confirmă performanța și fiabilitatea excelente ale dispozitivului. Întrerupătorul aparține categoriei de aplicații A și funcționează la o frecvență de rețea de 50/60 Hz. Întrerupătorul Schneider Electric EasyPact CVS630F, cu numărul de piesă LV563309, este o alegere excelentă pentru protejarea rețelelor de distribuție de mare putere, unde siguranța și durata lungă de viață sunt esențiale.
Date tehnice Schneider Electric EasyPact CVS
Caracteristici principale
Seria: EasyPact
Familia de produse: EasyPact CVS400...630
Denumirea produsului: EasyPact CVS
Denumire scurtă a dispozitivului: CVS630F
Tipul produsului sau componentului: Întrerupător de circuit
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 3D
Protecție la defect la pământ: Niciuna
Caracteristici electrice
Curent nominal [In]: 600 A la 40 °C
Tipul rețelei: CA
Categoria de utilizare: Categoria A
Capacitate de întrerupere [Icu]: 40 kA la 220/240 V c.a. 50/60 Hz (conform IEC 60947-2)
36 kA la 380/415 V c.a. 50/60 Hz (conform IEC 60947-2)
30 kA la 440 V c.a. 50/60 Hz (conform IEC 60947-2)
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetică
Valoarea nominală a unității de declanșare: 600 A la 40 °C
Tipul de protecție: Protecție la scurtcircuit (magnetică)
Protecție la suprasarcină (termică)
Caracteristici suplimentare
Tensiune nominală de impuls [Uimp]: 8 kV (conform EN/IEC 60947-2)
Frecvența rețelei: 50/60 Hz
Cod capacitate de întrerupere: F
Capacitate nominală de întrerupere [Ics]: 40 kA 220/240 V c.a. 50/60 Hz (conform IEC 60947-2)
36 kA 380/415 V c.a. 50/60 Hz (conform IEC 60947-2)
23 kA 440 V c.a. 50/60 Hz (conform IEC 60947-2)
Poziția conductorului zero: Stânga
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 4000 cicluri 415 V In (conform IEC 60947-2)
Tip de control: Comutator basculant
Interval de reglare a protecției termice: 420...600 A Protecție și setări Setare protecție zero: Fără protecție (3D)
Tip setare declanșare de lungă durată Ir: Reglabilă
Interval de setare declanșare de lungă durată: 0,7...1 x In
Tip setare întârziere lungă: Fixă
Tip setare eliberare instantanee Ii: Reglabilă
Interval de setare eliberare instantanee: 4...8 x In
Informații privind montarea și conectarea
Indicator de poziție contact: Da
Suport de montare: Panou posterior
Metodă de montare: Fixă
Conexiune superioară: Față
Conexiune inferioară: Față
Conexiuni - blocuri terminale: Conexiune cu șurub
Distanță de conectare: 45 mm
Cod de compatibilitate: CVS630
Dimensiuni
Lățime: 185 mm
Adâncime: 110 mm
Înălțime: 255 mm
Caracteristici de mediu
Standarde: IEC 60947-2, EN 60947-2
Certificări produs: IEC, GOST
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3 (conform IEC 60664-1)
Grad de protecție IP: IP40
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
