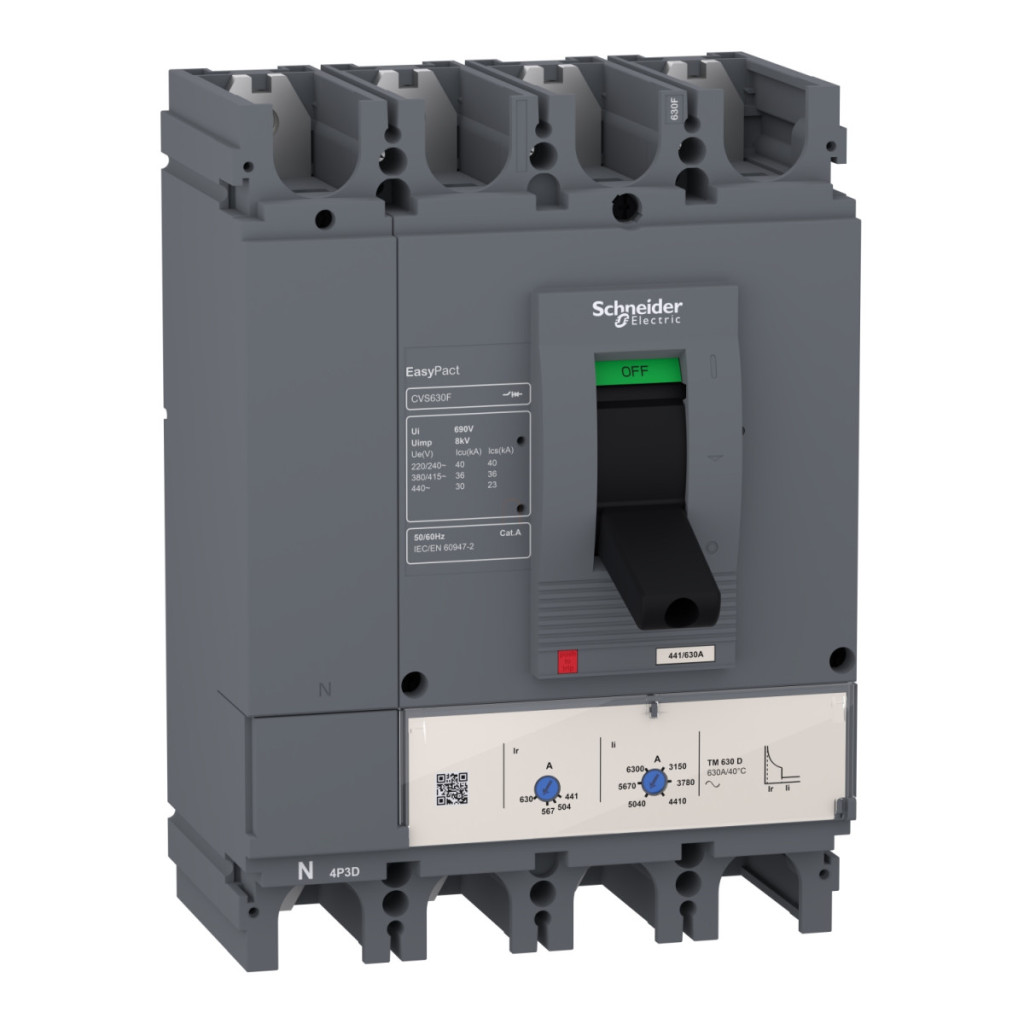

Întrerupătorul EasyPact CVS630F face parte din gama EasyPact de la Schneider Electric, care oferă performanțe și fiabilitate remarcabile pentru aplicații în rețelele de distribuție. Dispozitivul LV563311 4P4d este alegerea ideală pentru protejarea rețelelor electrice din clădiri mari, instalații industriale și infrastructuri critice, unde este esențială o alimentare stabilă și sigură cu energie electrică. Întrerupătorul are un curent nominal de 500 A la o temperatură ambiantă de 40 °C, ceea ce oferă o capacitate de încărcare adecvată pentru sistemele de putere medie și mare. Capacitatea de întrerupere a dispozitivului (Icu) este remarcabilă: 40 kA la 220/240 V c.a., 36 kA la 380/415 V c.a. și 30 kA la 440 V c.a., la o frecvență de rețea de 50/60 Hz, în conformitate cu standardul IEC 60947-2. Denumirea CVS630F se referă la codul capacității de întrerupere a tipului (F), care este, de asemenea, una dintre cele mai importante caracteristici ale dispozitivului. Întrerupătorul este echipat cu o unitate de declanșare termomagnetică de tip TM-D, care are o funcție dublă de protecție: asigură protecția împotriva suprasarcinii cu declanșarea termică, în timp ce protecția împotriva scurtcircuitelor este asigurată de declanșarea magnetică. Intervalul de protecție termică poate fi reglat între 350 și 500 A, permițând adaptarea flexibilă la cerințele echipamentului protejat. Intervalul de reglare a declanșării instantanee (magnetice) poate fi reglat între 5 și 10 ori curentul nominal. Dispozitivul are un indicator de poziție al comutatorului, care facilitează inspecția vizuală. Designul cu patru poli (4P) al CVS630F, cu patru poli protejați (4D), permite, de asemenea, protecția conductorului neutru cu o poziție neutră în stânga. Protecția împotriva defectelor la pământ cu o unitate Vigi separată nu este inclusă în produs. Durata de viață mecanică a întrerupătorului este de 15.000 de cicluri de comutare, în timp ce durata de viață electrică este de 4.000 de cicluri la o tensiune nominală de 415 V, în conformitate cu standardul IEC 60947-2. Dispozitivul de control are un design cu balansier, care permite o operare ergonomică și fără ambiguitate. Dimensiunile standard ale dispozitivului (185 mm lățime, 110 mm adâncime, 255 mm înălțime) asigură o instalare ușoară în dulapurile de comutație. Metoda de instalare este fixă, montată în spate, cu conexiuni inferioare și superioare accesibile din față, de tip șurub, cu distanță de conectare de 45 mm. Întrerupătorul are o rezistență la tensiune de impuls de 8 kV conform EN/IEC 60947-2, care asigură o protecție adecvată împotriva supratensiunilor tranzitorii. Întrerupătorul Schneider Electric EasyPact CVS630F are protecție IP40, o temperatură de funcționare cuprinsă între -25 °C și +70 °C și o temperatură de depozitare cuprinsă între -50 °C și +85 °C. Întrerupătorul de circuit este conform cu standardele EN 60947-2 și IEC 60947-2 și are certificare IEC și GOST și protecție la atingere de clasa II. Codul de compatibilitate CVS630F este CVS630, care asigură compatibilitatea sistemului cu alte componente ale producătorului.
Date tehnice ale întrerupătorului Schneider Electric EasyPact CVS630F
Caracteristici generale
Familia de produse: EasyPact
Familia de produse în detaliu: EasyPact CVS400...630
Denumirea produsului: EasyPact CVS
Denumire scurtă a dispozitivului: CVS630F
Tipul produsului sau al componentei: Întrerupător
Aplicația dispozitivului: Distribuție
Descrierea polilor: 4P
Descrierea polilor protejați: 4D
Protecție împotriva defectelor la împământare (accesoriu Vigi): Niciuna
Caracteristici electrice
Curent nominal [In]: 500 A la 40 °C
Tip rețea: CA
Categorie de utilizare: Categoria A
Capacitate de rupere [Icu]: 40 kA 220/240 V c.a. 50/60 Hz conform IEC 60947-2
36 kA 380/415 V c.a. 50/60 Hz conform IEC 60947-2
30 kA 440 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate de rupere în funcționare [Ics]: 40 kA 220/240 V c.a. 50/60 Hz conform IEC 60947-2
36 kA 380/415 V c.a. 50/60 Hz conform IEC 60947-2
23 kA 440 V c.a. 50/60 Hz conform IEC 60947-2
Frecvența rețelei:50/60 Hz Tensiune nominală de impuls [Uimp]: 8 kV conform EN/IEC 60947-2
Caracteristici unitate de declanșare
Denumire unitate de declanșare: TM-D
Tehnologie unitate de declanșare: Termomagnetică
Valoare nominală unitate de declanșare: 500 A la 40 °C
Tip de protecție: Protecție la scurtcircuit (magnetică)
Protecție la suprasarcină (termică)
Interval de reglare a protecției termice: 350...500 A
Setare protecție neutru: 1 x Ir (4D)
Tip setare declanșare cu întârziere lungă Ir: Reglabil
Interval de setare declanșare cu întârziere lungă: 0,7...1 x In
Tip setare întârziere lungă: Fixă
Tip setare declanșare instantanee Ii: Reglabilă
Interval de setare declanșare instantanee: 5...10 x In
Caracteristici mecanice
Indicator de poziție comutator: Da
Metodă de montare: Fixă
Suport de montare: Placă posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Față
Conexiuni - blocuri terminale: Conexiune cu șurub
Distanța între conexiuni: 45 mm
Cod de compatibilitate: CVS630
Lățime: 185 mm
Adâncime: 110 mm
Înălțime: 255 mm
Funcționare și durată de viață
Tip de control: Braț basculant
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 4.000 de cicluri la 415 V În conformitate cu IEC 60947-2
Caracteristici de mediu
Standarde: EN 60947-2, IEC 60947-2
Certificări de produs: IEC, GOST
Clasa de protecție la atingere: Clasa II
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
