Întrerupătorul din seria EasyPact CVS CVS630N este un dispozitiv de protecție de calitate superioară de la Schneider Electric, care oferă performanțe fiabile în special în rețelele de distribuție industriale și comerciale. Acest întrerupător de circuit cu 3 poli și protecție 3D este soluția perfectă pentru aplicații în care protecția eficientă împotriva scurtcircuitelor și protecția împotriva suprasarcinii sunt esențiale. Întrerupătorul CVS630N, cu numărul de articol LV563315, are un curent nominal de 500 A (la 40 °C) și o capacitate de întrerupere remarcabilă: 70 kA la 220/240 V c.a., 50 kA la 380/415 V c.a. și 42 kA la 440 V c.a., conform IEC 60947-2. Această capacitate de întrerupere ridicată este deosebit de avantajoasă în medii în care curenții potențiali de scurtcircuit pot fi mari. Produsul are o capacitate de întrerupere clasificată N, care asigură o funcționare fiabilă chiar și în condiții extreme. Întrerupătorul este echipat cu o unitate de declanșare de tip TM-D, care utilizează tehnologia termomagnetică. Intervalul de reglare a protecției termice este reglabil între 350-500 A, permițând utilizatorului să adapteze protecția la aplicația specifică. Intervalul de reglare a declanșării magnetice instantanee este reglabil între 5-10 ori curentul nominal. Valoarea declanșării cu întârziere lungă Ir poate fi reglată într-un interval de 0,7-1 x In, în timp ce tipul de setare a declanșării instantanee Ii este, de asemenea, reglabil. Întrerupătorul are un indicator de poziție a contactului, care sporește siguranța și ușurința în utilizare. Controlul se realizează prin intermediul unui levier de comutare, care permite o operare simplă și intuitivă. Întrerupătorul CVS630N se caracterizează prin valori ridicate de durabilitate: durabilitatea sa mecanică este de 15.000 de cicluri, iar durabilitatea sa electrică este de 4.000 de cicluri la un curent nominal de 415 V, conform IEC 60947-2. Dispozitivul este fixat în poziție și conectat cu șuruburi. Are un pas de conectare de 45 mm, iar conexiunile superioare și inferioare sunt realizate din față, ceea ce facilitează instalarea și întreținerea. Dimensiunile sale (lățime: 140 mm, adâncime: 110 mm, înălțime: 255 mm) sunt, de asemenea, ideale pentru instalarea în tablouri de distribuție compacte. Produsul are un grad de protecție IP40, oferind o protecție adecvată împotriva prafului și a contactului accidental. Întrerupătorul poate fi utilizat într-un interval larg de temperaturi de funcționare (-25 °C până la +70 °C) și are un interval de temperatură de depozitare de la -50 °C la +85 °C, asigurând adecvarea pentru utilizare într-o mare varietate de medii.

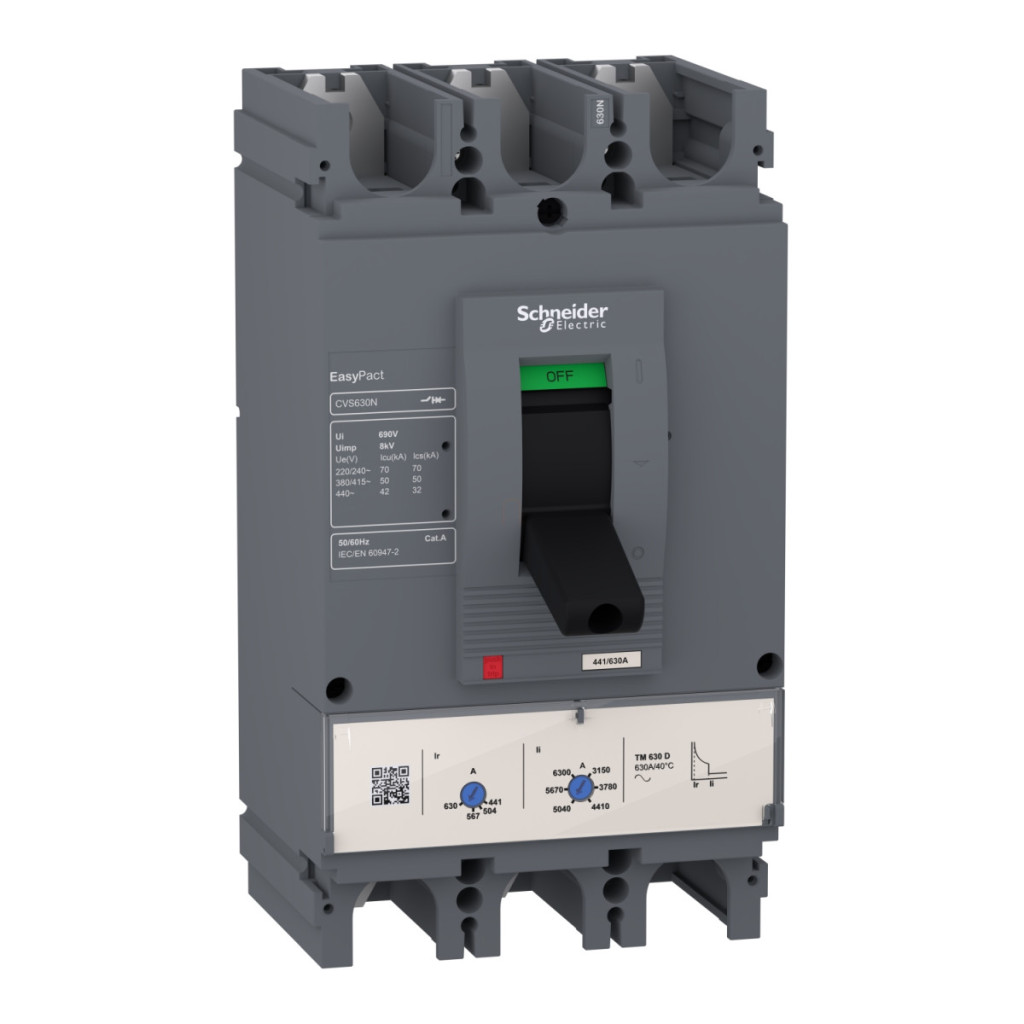

Schneider Electric EasyPact CVS - LV563315 -CVS630N (50 kA) 3P3D TM500D date tehnice
Caracteristici generale
Familia de produse: EasyPact
Seria de produse: EasyPact CVS400...630
Denumirea produsului: EasyPact CVS
Denumirea scurtă a dispozitivului: CVS630N
Tipul produsului sau al componentei: Întrerupător de circuit
Aplicația dispozitivului: Distribuție
Parametri tehnici
Descrierea polului: 3P
Descrierea polului protejat: 3D
Protecție împotriva defectelor la împământare (accesoriu Vigi): Niciuna
Curent nominal [In]: 500 A la 40 °C
Tip de rețea: CA
Categorie de utilizare: Categoria A
Capacitate de întrerupere [Icu]: 70 kA Icu la 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
50 kA Icu la 380/415 V c.a. 50/60 Hz, conform IEC 60947-2
42 kA Icu la 440 V c.a. 50/60 Hz, conform IEC 60947-2
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare:Termomagnetică Valoarea nominală a unității de declanșare: 500 A la 40 °C Tipul de protecție: Protecție la suprasarcină (termică)>Protecție la scurtcircuit (magnetică)
Informații suplimentare
Tensiune nominală de impuls [Uimp]: 8 kV conform EN/IEC 60947-2
Frecvența rețelei: 50/60 Hz
Cod capacitate de întrerupere: N
Capacitate nominală de întrerupere [Ics]: 70 kA la 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
50 kA la 380/415 V c.a. 50/60 Hz, conform IEC 60947-2
32 kA la 440 V c.a. 50/60 Hz, conform IEC 60947-2
Rezistență mecanică: 15.000 de cicluri
Rezistență electrică: 4000 de cicluri la 415 V In, conform IEC 60947-2
Tip de control: Manetă de comutare
Interval de reglare a protecției termice: 350...500 A
Tip de reglare a declanșării cu întârziere lungă Ir: Reglabil
Interval de reglare a declanșării cu întârziere lungă: 0,7...1 x In
Tip de reglare cu întârziere lungă: Fixă
Tip de reglare cu declanșare instantanee Ii: Reglabilă
Interval de reglare cu declanșare instantanee: 5...10 x In
Caracteristici mecanice
Indicator de poziție contact: Da
Bază de montare: Placă posterioară
Metodă de montare: Fixă
Conexiune superioară: Frontală
Conexiune inferioară: Față
Conexiuni - terminale: Conexiune cu șurub
Pas de conexiune: 45 mm
Cod de compatibilitate: CVS630
Lățime: 140 mm
Adâncime: 110 mm
Înălțime: 255 mm
Caracteristici de mediu
Standarde: IEC 60947-2
EN 60947-2
Certificări ale produsului: GOST
IEC
Clasa de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3 conform IEC 60664-1
Grad de protecție IP: IP40
Temperatura aerului ambiant în timpul funcționării: -25...70 °C Temperatura aerului ambiant în timpul depozitării: -50...85 °C
