Întrerupătorul miniatural EasyPact CVS630N este o soluție puternică din gama EasyPact CVS de la Schneider Electric, concepută special pentru rețelele de distribuție. Întrerupătorul de înaltă performanță LV563316 poate suporta un curent nominal de 600 amperi la o temperatură ambiantă de 40 °C, oferind în același timp o protecție extrem de fiabilă pentru circuite. Întrerupătorul CVS630N are trei poli și trei poli protejați (3P3D), iar unitatea sa de declanșare termomagnetică TM-D oferă protecție dublă: protecție termică împotriva suprasarcinilor și protecție magnetică împotriva scurtcircuitelor. Întrerupătorul aparține categoriei A de utilizare și are o capacitate de întrerupere excelentă: 70 kA la 220/240 V c.a., 50 kA la 380/415 V c.a. și 42 kA la 440 V c.a. (50/60 Hz), în conformitate cu IEC 60947-2. Capacitatea nominală de rupere a produsului (Ics) este, de asemenea, ridicată: 70 kA la 220/240 V, 50 kA la 380/415 V și 32 kA la 440 V CA. Unitatea de declanșare CVS630N oferă o gamă largă de setări pentru diverse funcții de protecție. Intervalul de protecție la suprasarcină poate fi setat între 420 și 600 A, valoarea de activare a declanșării cu întârziere lungă între 0,7 și 1 x In, în timp ce intervalul de setare a declanșării instantanee poate fi setat între 4 și 8 x In. Unitatea are un timp de întârziere fix pentru declanșarea cu întârziere lungă. Întrerupătorul are un comutator basculant și un indicator de stare a comutatorului pentru o citire ușoară. Schneider Electric EasyPact CVS630N are o rezistență la tensiune de impuls (Uimp) de 8 kV conform EN/IEC 60947-2 și un grad de protecție IP40. Designul robust asigură o durată lungă de viață: durata de viață mecanică este de 15.000 de cicluri de comutare, în timp ce durata de viață electrică este de 4.000 de cicluri la o sarcină de 415 V In, în conformitate cu standardul IEC 60947-2. Întrerupătorul este montat pe panoul din spate cu o metodă de montare fixă. Conexiunile sunt situate în partea frontală, atât în partea superioară, cât și în partea inferioară, și pot fi realizate prin borne cu șurub cu o distanță de conectare de 45 mm. Dimensiunile compacte - 140 mm lățime, 110 mm adâncime și 255 mm înălțime - permit instalarea flexibilă în diverse sisteme de distribuție. Dispozitivul poate fi utilizat într-un interval larg de temperaturi: temperatura ambiantă de funcționare între -25 °C și 70 °C, temperatura de depozitare între -50 °C și 85 °C.

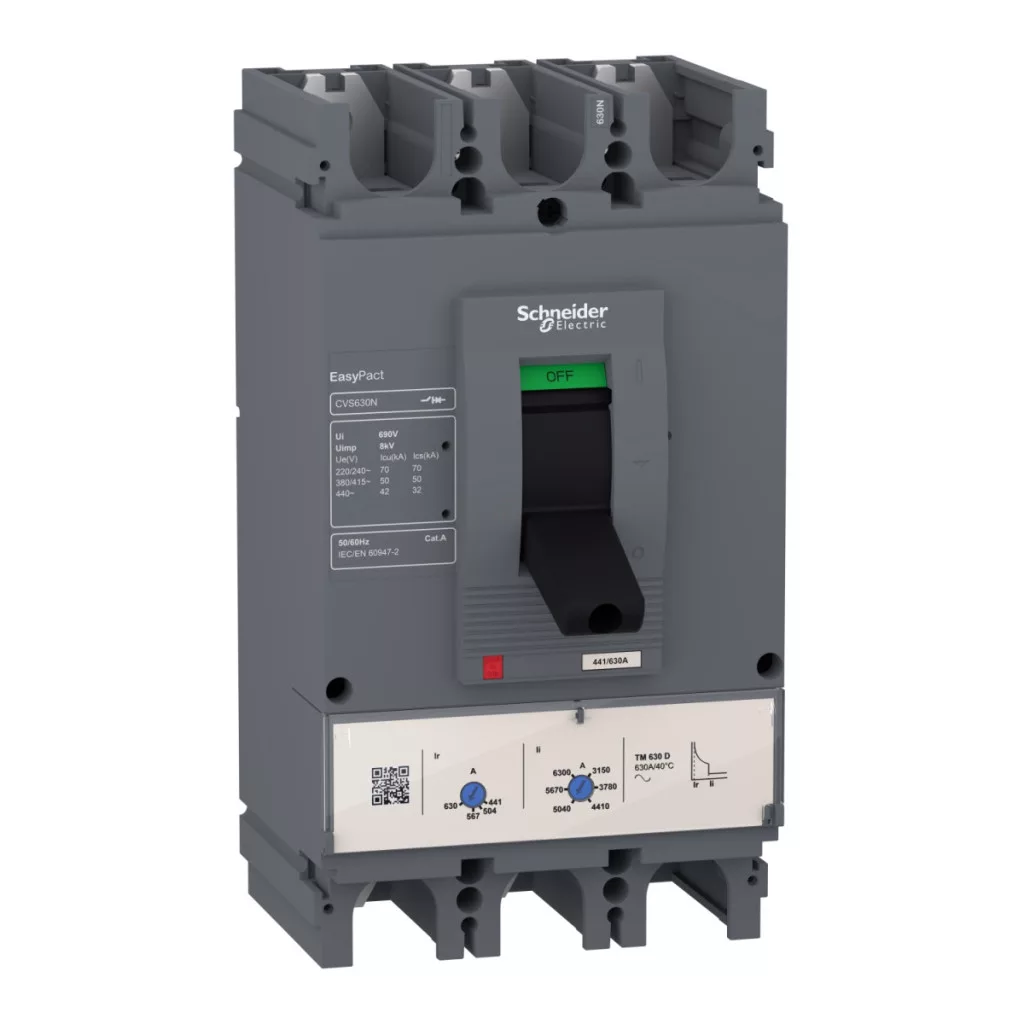

Schneider Electric EasyPact CVS - LV563316 -CVS630N (50 kA) 3P3D TM600D date tehnice
Caracteristici generale
Familia de produse: EasyPact
Seria de produse: EasyPact CVS400...630
Denumirea produsului: EasyPact CVS
Denumirea prescurtată a produsului: CVS630N
Tipul produsului: Întrerupător miniatural
Aplicație: Distribuție
Caracteristici electrice
Descrierea polului: 3P
Descrierea polului protejat: 3D
Protecție la defect la pământ: Niciuna
Curent nominal: 600 A la 40 °C
Tip rețea: CA
Categorie de utilizare: Categoria A
Capacitate de întrerupere: 70 kA la 220/240 V c.a. 50/60 Hz (IEC 60947-2), 50 kA la 380/415 V c.a. 50/60 Hz (IEC 60947-2), 42 kA 440 V AC 50/60 Hz (IEC 60947-2)
Unitate de declanșare
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetică
Curent nominal al unității de declanșare: 600 A la 40 °C
Tip de protecție: Protecție la scurtcircuit (magnetică), Protecție la suprasarcină (termică)
Interval de reglare a protecției termice: 420...600 A
Tip de reglare a declanșării cu întârziere lungă Ir: Reglabil
Interval de reglare a declanșării cu întârziere lungă: 0,7...1 x In
Tip de reglare a întârzierii lungi: Fixă
Tip de reglare a declanșării instantanee Ii: Reglabilă
Interval de reglare a declanșării instantanee: 4...8 x In
Caracteristici mecanice
Indicator de stare comutator: Da
Metodă de montare: Fixă
Bază de montare: Placă posterioară
Conexiune superioară: Față
Conexiune inferioară: Față
Conectori: Conexiune cu șurub
Distanță de conectare: 45 mm
Cod de compatibilitate: CVS630
Lățime: 140 mm
Adâncime: 110 mm
Înălțime: 255 mm
Standarde și parametri de mediu
Tensiune nominală de impuls: 8 kV (EN/IEC 60947-2)
Frecvența rețelei: 50/60 Hz
Cod capacitate de rupere: N
Capacitate nominală de rupere: 70 kA 220/240 V c.a., 50 kA 380/415 V c.a., 32 kA 440 V c.a.
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 4000 cicluri 415 V In (IEC 60947-2)
Tip de funcționare: Înclinabil
Grad de protecție IP: IP40
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -50...85 °C
Standarde: IEC 60947-2, EN 60947-2
Certificate: GOST, IEC
Clasa de protecție a contactului electric: Clasa II
Grad de poluare: 3 (IEC 60664-1)
