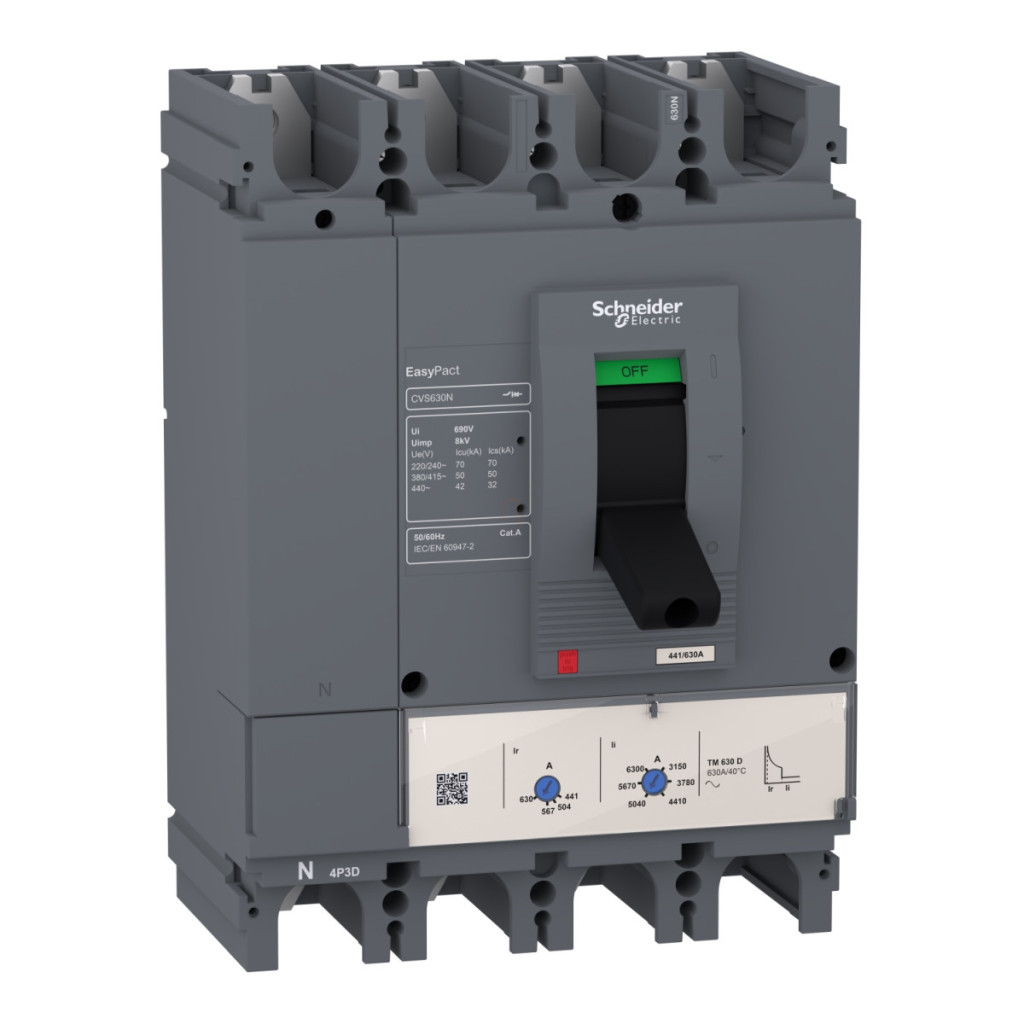

Schneider Electric EasyPact CVS - LV563318 -CVS630N 4P 50kA întrerupător complet TM500D 4P3D date tehnice eliberare
Caracteristici cheie
Familia de produse: EasyPact
Tipul produsului: EasyPact CVS400...630
Denumirea produsului: EasyPact CVS
Denumirea scurtă a dispozitivului: CVS630N
Tipul produsului sau al componentei: Întrerupător de circuit
Aplicație: Distribuție
Poli și protecție
Descrierea polilor: 4P
Descrierea polilor protejați: 3D
Protecție împotriva defectelor la împământare (accesoriu Vigi): Niciuna
Curent nominal [In]: 500 A la 40 °C
Tip de rețea: CA
Categorie de utilizare: Categoria A
Capacitate de rupere
[Icu] Capacitate de rupere: 70 kA 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
50 kA 380/415 V c.a. 50/60 Hz, conform IEC 60947-2
42 kA 440 V AC 50/60 Hz, conform IEC 60947-2
Unitate de declanșare
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetică
Valoare nominală unitate de declanșare: 500 A la 40 °C
Tip de protecție: Protecție la suprasarcină (termică), Protecție la scurtcircuit (magnetică) Setare protecție fir neutru: Fără protecție (3D) Tip setare declanșare de lungă durată Ir: Reglabilă Interval setare declanșare de lungă durată: 0,7...1 x In
Tip setare întârziere pe termen lung: Fixă
Tip setare declanșare instantanee Ii: Reglabilă
Interval setare declanșare instantanee: 5...10 x In
Caracteristici tehnice
Tensiune nominală de impuls [Uimp]: 8 kV conform EN/IEC 60947-2
Frecvența rețelei: 50/60 Hz
Cod capacitate de rupere: N
Capacitate nominală de rupere [Ics]: 70 kA 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
50 kA 380/415 V c.a. 50/60 Hz, conform IEC 60947-2
32 kA 440 V c.a. 50/60 Hz, conform IEC 60947-2 Poziția conductorului neutru: Stânga Durată de viață mecanică: 15.000 de cicluri Durată de viață electrică: 4000 cicluri 415 V In, conform IEC 60947-2
Tip de funcționare: Pârghie
Interval de reglare a protecției termice: 350...500 A
Montare și conexiuni
Indicator de poziție comutator: Da
Suprafață de montare: Spate
Metodă de montare: Fixă
Conexiune superioară: Față
Conexiune inferioară: Frontală
Conexiuni - terminale: Conexiune cu șurub
Distanță de conectare: 45 mm
Cod de compatibilitate: CVS630
Dimensiuni
Lățime: 185 mm
Adâncime: 110 mm
Înălțime: 255 mm
Condiții de mediu
Standarde: EN 60947-2, IEC 60947-2
Certificări produs: IEC, GOST
Clasă de protecție la atingere: Clasa II
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40
Temperatură ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -50...85 °C
