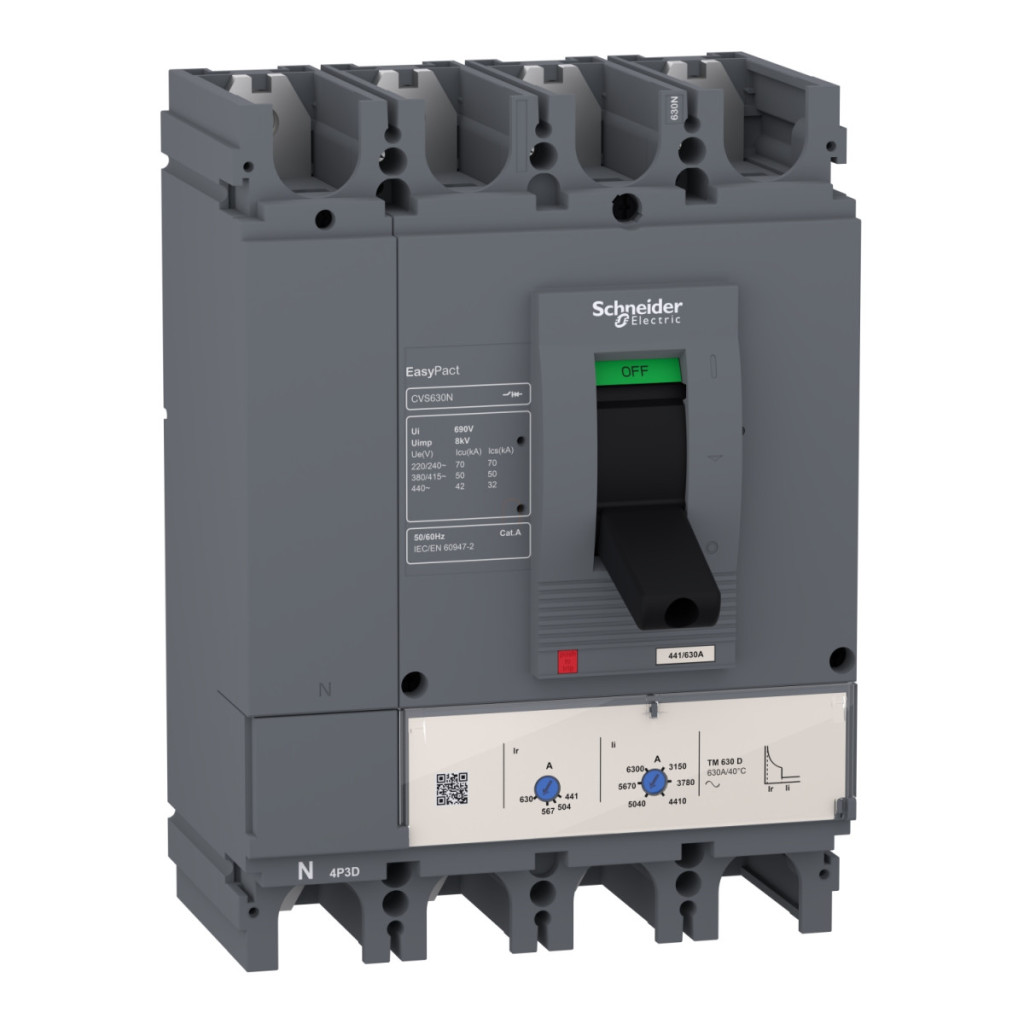

Date tehnice ale întrerupătorului Schneider Electric EasyPact CVS630N
Caracteristici generale
Familia de produse: EasyPact
Seria de produse: EasyPact CVS400...630
Denumirea produsului: EasyPact CVS
Denumirea scurtă a dispozitivului: CVS630N
Tipul produsului sau al componentei: Întrerupător de circuit
Domeniul de aplicare: Distribuție
Caracteristici tehnice
Descrierea polului: 4P
Descrierea polului protejat: 4D
Protecție împotriva defectelor la împământare (accesoriu Vigi): Niciuna
Curent nominal [In]: 600 A la 40 °C
Tip rețea: CA
Categorie de utilizare: Categoria A
Capacitate de întrerupere [Icu]:
70 kA Icu la 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
50 kA Icu la 380/415 V c.a. 50/60 Hz, conform IEC 60947-2
42 kA Icu la 440 V AC 50/60 Hz, conform IEC 60947-2
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare:Termomagnetică Valoarea nominală a unității de declanșare: 600 A la 40 °C Tipul de protecție: Protecție la scurtcircuit (magnetică), Protecție la suprasarcină (termică) Informații suplimentare Tensiune nominală de impuls [Uimp]: 8 kV conform EN/IEC 60947-2
Frecvența rețelei: 50/60 Hz
Cod capacitate de rupere: N
Capacitate nominală de rupere [Ics]:
70 kA la 220/240 V c.a. 50/60 Hz, conform IEC 60947-2
50 kA la 380/415 V c.a. 50/60 Hz, conform IEC 60947-2
32 kA la 440 V c.a. 50/60 Hz, conform IEC 60947-2
Poziția conductorului zero: Stânga
Durată de viață mecanică: 15.000 de cicluri
Durată de viață electrică: 4000 cicluri la 415 V In, conform IEC 60947-2
Tip de control: Comutator basculant
Interval de reglare a protecției termice: 420...600 A
Setare protecție zero: 1 x Ir (4D)
Tip setare eliberare lungă Ir: Reglabil
Interval de setare eliberare lungă: 0,7...1 x In
Tip setare întârziere lungă: Fixă
Tip setare eliberare instantanee Ii: Reglabilă
Interval de setare eliberare instantanee: 4...8 x In
Montare și conectare
Indicator de poziție contact: Da
Suport de montare: Placă posterioară
Metodă de montare: Fixă
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Conexiuni - terminale: Conexiune cu șurub
Distanța între conexiuni: 45 mm
Caracteristici fizice
Cod de compatibilitate: CVS630
Lățime: 185 mm
Adâncime: 110 mm
Înălțime: 255 mm
Caracteristici de mediu
Standarde: IEC 60947-2, EN 60947-2
Certificări produs: IEC, GOST
Clasă de protecție împotriva șocurilor electrice: Clasa II
Grad de poluare: 3, conform IEC 60664-1
Grad de protecție IP: IP40
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Temperatura aerului ambiant în timpul depozitării: -50...85 °C
