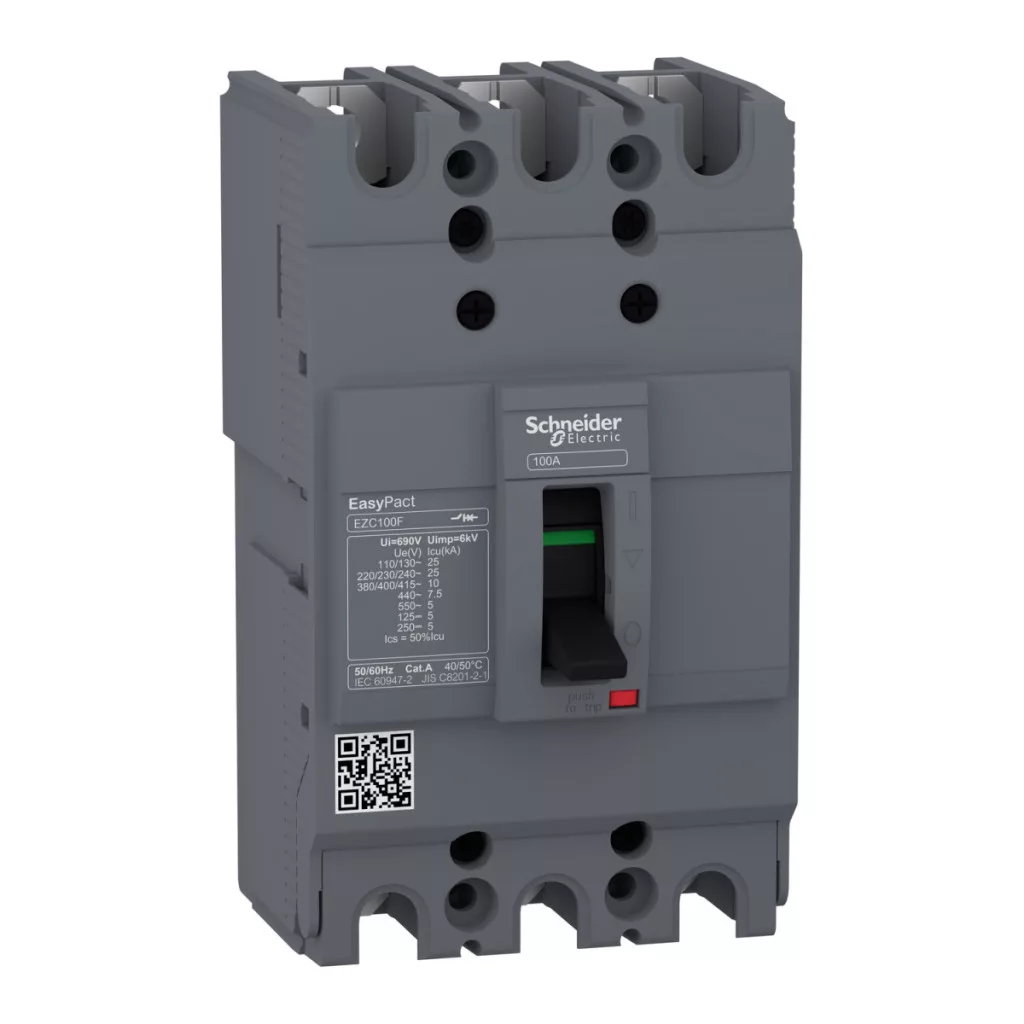

Întrerupătorul trifazic EasyPact EZC100F este un membru de încredere al familiei Schneider Electric EasyPact, oferind performanțe și siguranță remarcabile în rețelele de distribuție electrică. Produsul, cu numărul de piesă EZC100F3020, este alegerea ideală pentru protejarea rețelelor de distribuție în care protecția eficientă împotriva supracurentului și scurtcircuitului este esențială. Schneider Electric EZC100F3020 are un design compact, cu o lățime de numai 75 mm, o înălțime de 130 mm și o adâncime de 60 mm, ceea ce îl face ușor de instalat în dulapuri de distribuție mai mici. Cei trei poli (3P) ai produsului asigură o protecție completă a rețelei, cu un curent nominal de 20 A la 40 °C. Întrerupătorul are o tensiune maximă de funcționare de 550 V CA 50/60 Hz sau 250 V CC, care respectă standardul IEC 60947-2. Tensiunea sa de izolare este de 690 V CA 50/60 Hz, iar rezistența la tensiune de impuls este de 6 kV, oferind o protecție excelentă împotriva vârfurilor de tensiune. EZC100F are o capacitate de întrerupere nominală de „F”, care oferă performanțe diferite de scurtcircuit în diferite intervale de tensiune, de exemplu 10 kA Icu la 400-415 V c.a. și 25 kA Icu la 220-240 V c.a. Întrerupătorul Schneider Electric EZC100F3020 are o unitate de declanșare de tip TM-D care utilizează tehnologia termomagnetică. Partea termică este responsabilă de protecția împotriva suprasarcinii, în timp ce declanșarea magnetică este activată în cazul unui scurtcircuit. Puterea nominală a unității de declanșare este de 20 A la 50 °C, ceea ce asigură funcționarea corespunzătoare chiar și la temperaturi ambientale mai ridicate. Dispozitivul are, de asemenea, câteva alte caracteristici remarcabile, cum ar fi indicarea pozitivă a contactului și un levier de comutare de tip basculant care indică în mod clar starea întrerupătorului. Produsul este, de asemenea, adecvat pentru izolare în conformitate cu IEC 60947-2, ceea ce sporește flexibilitatea instalării. Durata sa de viață mecanică este de 13.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung. Întrerupătorul EasyPact EZC100F3020 are protecție IP20 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Domeniul larg de temperatură de funcționare (-25...70 °C) permite utilizarea acestuia într-o varietate de condiții de mediu. Produsul este ușor de instalat, cu montare în spate și conexiuni accesibile atât din partea superioară, cât și din partea inferioară, cu un pas de conectare de 25 mm. Schneider Electric EZC100F3020 este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-1, EN/IEC 60947-2, JIS C8201-2-2 și GB/T 14048.2, fiind astfel adecvat pentru utilizarea într-o varietate de sisteme de distribuție din întreaga lume. Acest întrerupător este alegerea perfectă pentru protejarea sistemelor electrice din clădiri industriale, comerciale și rezidențiale, unde fiabilitatea și siguranța sunt esențiale.
Date tehnice Schneider Electric EasyPact EZC
Date generale
Familia de produse: EasyPact
Tipul produsului: Întrerupător de circuit
Denumirea scurtă a dispozitivului: Easypact EZC100F
Denumirea întrerupătorului de circuit: Easypact EZC100F
Domeniul de aplicare: Distribuție
Caracteristici electrice
Descrierea polilor: 3P
Poli protejați: 3t
Tipul rețelei: CC, AC
Frecvența rețelei: 50/60 Hz
Curent nominal [In]: 20 A la 40 °C
Tensiune nominală de izolare [Ui]: 690 V AC 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-2
Tensiune nominală de funcționare [Ue]: 550 V AC 50/60 Hz conform IEC 60947-2; 250 V c.c. conform IEC 60947-2
Capacitate de întrerupere
Cod capacitate de întrerupere: F
Capacitate de întrerupere:
25 kA Icu 110...130 V CA 50/60 Hz (IEC 60947-2)
25 kA Icu 220...240 V CA 50/60 Hz (IEC 60947-2)
5 kA Icu 125 V DC 1P (IEC 60947-2)
5 kA Icu 250 V DC 2P (IEC 60947-2)
5 kA Icu 550 V AC 50/60 Hz (IEC 60947-2)
10 kA Icu 380 V c.a. 50/60 Hz (IEC 60947-2)
10 kA Icu 400...415 V CA 50/60 Hz (IEC 60947-2)
7,5 kA Icu 440 V CA 50/60 Hz (IEC 60947-2)
Capacitate nominală de întrerupere [Ics]:
12,5 kA 110/130 V c.a. 50/60 Hz (IEC 60947-2)
12,5 kA 220/230/240 V c.a. 50/60 Hz (IEC 60947-2)
2,5 kA 125 V c.c. (IEC 60947-2)
2,5 kA 250 V c.c. (IEC 60947-2)
2,5 kA 550 V c.a. 50/60 Hz (IEC 60947-2)
5 kA 380 V CA 50/60 Hz (IEC 60947-2)
5 kA 400/415 V CA 50/60 Hz (IEC 60947-2)
3,75 kA 440 V c.a. 50/60 Hz (IEC 60947-2)
Unitate de declanșare
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare:Termomagnetică Curent nominal al unității de declanșare: 20 A la 50 °C Tip de protecție: Protecție la scurtcircuit, protecție la suprasarcină
Adecvat pentru izolare: Da, conform IEC 60947-2
Categorie de utilizare: Categoria A
Caracteristici fizice
Tip de control: Comutator basculant
Metodă de montare: Fixă
Suprafață de montare: Panou posterior
Conexiune superioară: Față
Conexiune inferioară: Față
Durată de viață mecanică: 13.000 de cicluri
Pas de conectare: 25 mm
Indicație locală: Indicator de contact pozitiv
Setare protecție neutru: Fără protecție
Protecție împotriva defectelor la împământare: Niciuna
Dimensiuni
Înălțime: 130 mm
Lățime: 75 mm
Adâncime: 60 mm
Caracteristici de mediu
Standarde: JIS C8201-2-2, EN/IEC 60947-2, GB/T 14048.2, EN/IEC 60947-1
Grad de protecție IP: IP20 conform IEC 60529
Rezistență la impact IK: IK07 conform IEC 62262
Temperatură ambiantă de funcționare: -25...70 °C Temperatura ambiantă de depozitare: -35...85 °C Grad de poluare: 3 conform IEC 60664-1, 3 conform IEC 947-1
