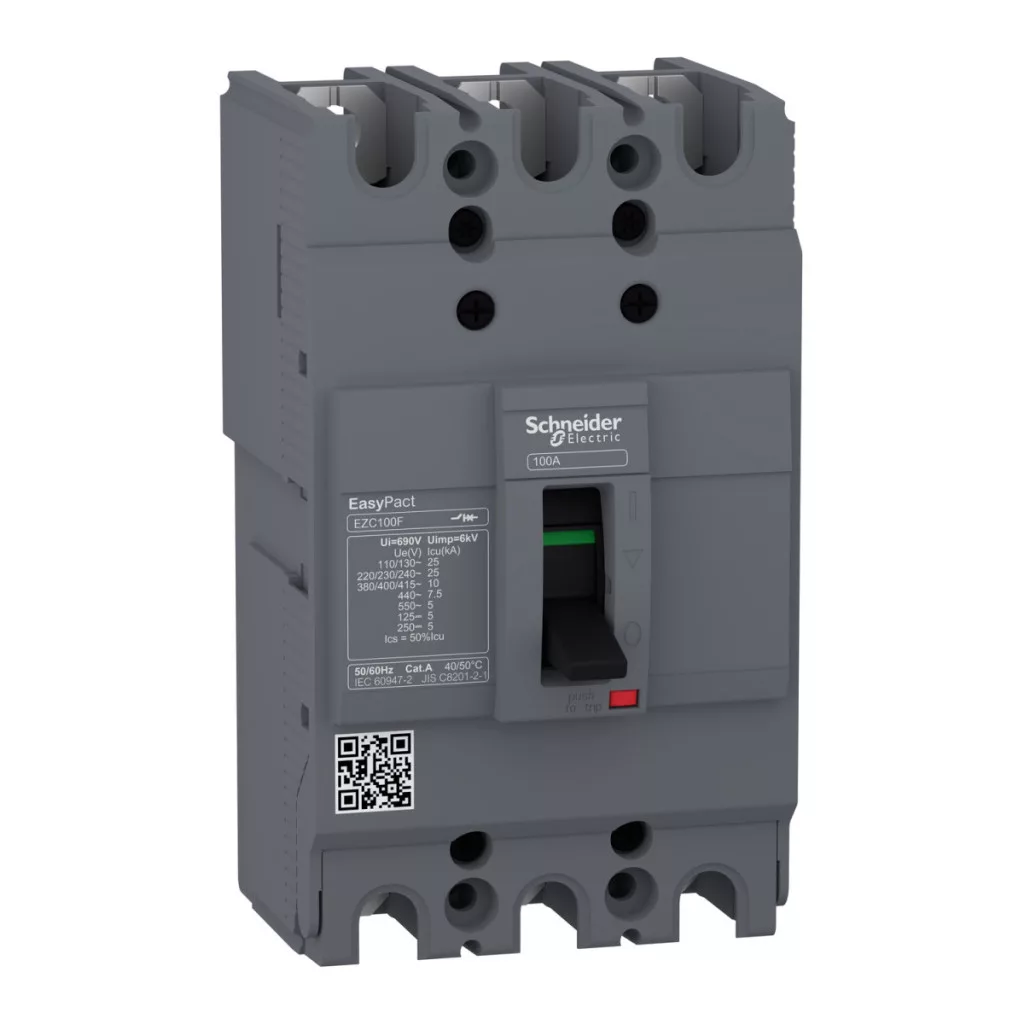

Întrerupătorul Schneider Electric EasyPact EZC100F3025 este un întrerupător compact, de înaltă performanță, ideal pentru protecția împotriva supracurentului și scurtcircuitelor în sistemele de distribuție. Acest dispozitiv cu 3 poli și declanșare termomagnetică TM-D oferă o protecție excelentă la un curent nominal de 25 A, respectând cele mai recente standarde internaționale. Ca parte a seriei EZC100F, acest întrerupător combină fiabilitatea și flexibilitatea, fiind potrivit pentru utilizarea într-o varietate de medii de aplicare. Dispozitivul are o tensiune de funcționare de 550 V 50/60 Hz pentru rețelele de curent alternativ și 250 V pentru rețelele de curent continuu, asigurând o gamă largă de aplicații. Are o capacitate de întrerupere remarcabilă - până la 25 kA Icu în intervalele 110-130 V c.a. și 220-240 V c.a. și 10 kA Icu în intervalul 400-415 V c.a., în conformitate cu standardul IEC 60947-2. În rețelele de curent continuu, oferă o capacitate de întrerupere de 5 kA Icu la 125 V pentru 1 pol și 250 V pentru 2 poli. Întrerupătorul are un design compact, cu dimensiuni de 130×75×60 mm (înălțime×lățime×adâncime), ceea ce permite o instalare ușoară chiar și în dulapuri de distribuție cu spațiu limitat. Are o gamă largă de temperaturi de funcționare, de la -25 °C la +70 °C, iar curentul său nominal este garantat până la o temperatură ambiantă de 40 °C. Dispozitivul, marcat cu codul de capacitate de rupere F, are o tensiune de izolație de 690 V c.a. și o tensiune de rezistență la impulsuri de 6 kV. Are protecție IP20, ceea ce înseamnă că este protejat împotriva pătrunderii degetelor, dar nu este rezistent la apă. Durabilitatea sa mecanică este de 13.000 de cicluri de comutare, ceea ce asigură o durată lungă de viață. Întrerupătorul EZC100F3025 are un comutator basculant care oferă un feedback vizual clar asupra poziției comutatorului datorită indicării pozitive a contactului. Dispozitivul poate fi conectat de pe panoul frontal și montat pe panoul din spate într-un design fix. Conexiunea poate fi realizată în partea superioară, inferioară sau frontală, cu un pas de conexiune de 25 mm. Este important de menționat că întrerupătorul de circuit respectă cerințele de izolare ale IEC 60947-2, ceea ce oferă siguranță suplimentară în timpul lucrărilor de întreținere.
Schneider Electric EasyPact EZC - Date tehnice EZC100F3025
Caracteristici generale
Familia de produse: EasyPact
Tipul produsului: Întrerupător de circuit
Denumire scurtă a dispozitivului: Easypact EZC100F
Denumirea întrerupătorului de circuit: Easypact EZC100F
Domeniu de aplicare: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3t
Caracteristici electrice
Tip rețea: CC/CA
Frecvență rețea: 50/60 Hz
Curent nominal [In]: 25 A la 40 °C
Tensiune nominală de izolație [Ui]: 690 V AC 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-2
Tensiune nominală de funcționare [Ue]: 550 V c.a. 50/60 Hz și 250 V c.c. conform IEC 60947-2
Cod capacitate de întrerupere: F
Capacitate de întrerupere: 25 kA Icu pentru 110-130 V c.a. și 220-240 V c.a., 10 kA Icu pentru 380 V și 400-415 V c.a., 7,5 kA Icu pentru 440 V c.a., 5 kA Icu pentru 550 V c.a., 125 V c.c. (1P) și 250 V c.c. (2P)
Capacitate de întrerupere în funcționare [Ics]: 12,5 kA pentru 110/130 V și 220/230/240 V c.a., 5 kA pentru 380 V și 400/415 V c.a., 3,75 kA pentru 440 V c.a., 2,5 kA pentru 550 V c.a., 125 V c.c. și 250 V c.c.
Adecvat pentru izolație: Da, conform IEC 60947-2. Categorie de utilizare: Categoria A. Unitate de declanșare: Denumirea unității de declanșare: TM-D. Tehnologia unității de declanșare: Termomagnetică. Curent nominal de declanșare: 25 A la 50 °C.Termomagnetică Curent nominal de declanșare: 25 A la 50 °C Tip de protecție: Protecție la scurtcircuit și protecție la suprasarcină Caracteristici tehnice Grad de poluare: 3 Conform IEC 60664-1 și IEC 947-1
Tip de control: Comutator basculant
Metodă de montare: Fixă
Suport de montare: Placă posterioară
Conexiune în partea superioară: Frontală
Conexiune în partea inferioară: Frontală
Durabilitate mecanică: 13.000 de cicluri
Distanță de conectare: 25 mm
Indicație locală: Indicator de contact pozitiv
Setare protecție zero: Fără protecție
Protecție împotriva defectelor la împământare: Fără
Dimensiuni
Înălțime: 130 mm
Lățime: 75 mm
Adâncime: 60 mm
Condiții de mediu
Standarde: JIS C8201-2-2, EN/IEC 60947-2, EN/IEC 60947-1, GB/T 14048.2
Grad de protecție IP: IP20 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -35...85 °C
