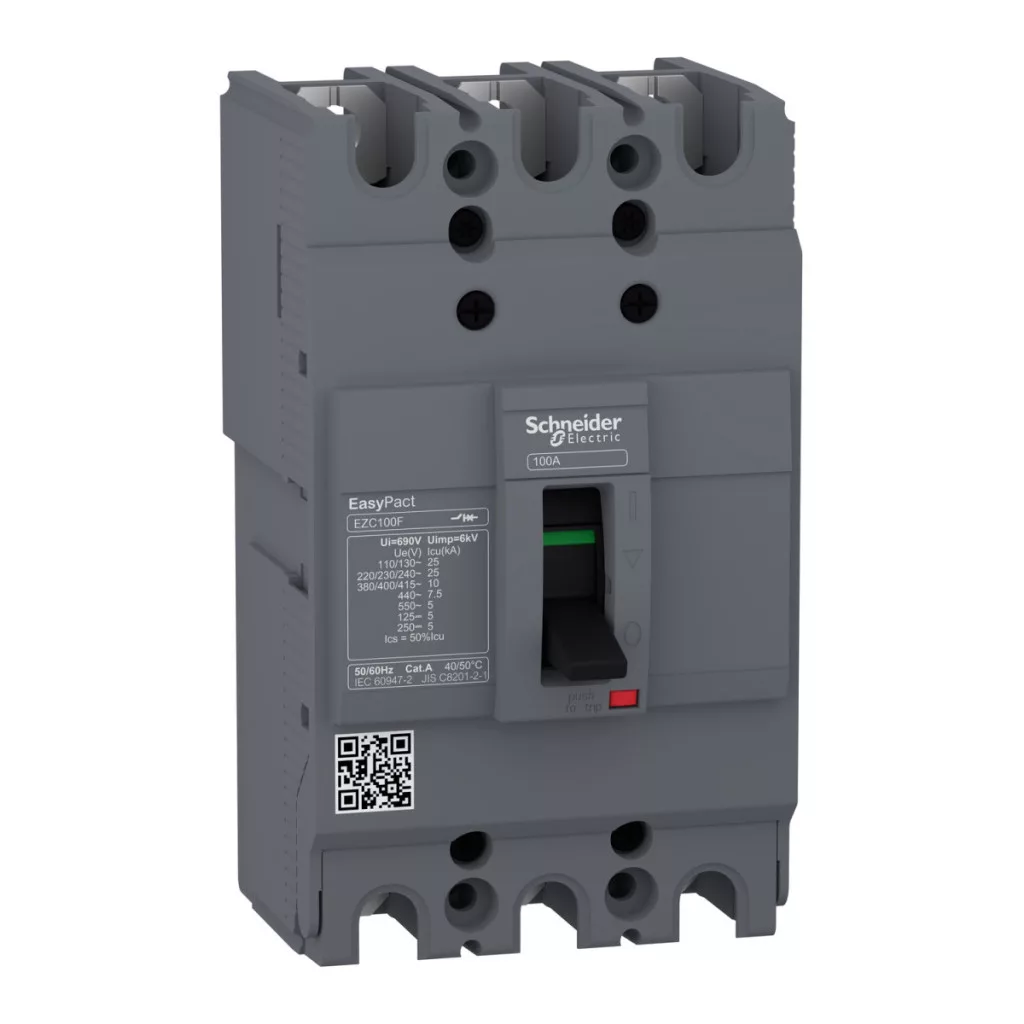

Schneider Electric EasyPact EZC - EZC100F3060 - EZC100F 3P 10kA/400V întrerupător de circuit 60A

Lățime: 85 mm

Lungime: 140 mm

Înălțime: 95 mm

Comandă specială

Schneider Electric EasyPact EZC - EZC100F3060 - EZC100F 3P 10kA/400V întrerupător de circuit 60A

Name: Schneider Electric EasyPact EZC - EZC100F3060 - EZC100F 3P 10kA/400V întrerupător de circuit 60A
Brand: Schneider Electric Zrt.
SKU: 3303430300465
Price: 492.67 RON
Availability: InStock

492,67 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Interruptor

Schneider Electric EasyPact EZC

EasyPact EZC100F3060 este un întrerupător trifazic miniatural de înaltă performanță din gama EasyPact de la Schneider Electric, ideal pentru sistemele de distribuție industriale și comerciale. Acest întrerupător de circuit cu o putere nominală de 60 A oferă protecție de înaltă calitate împotriva suprasarcinii și scurtcircuitului, asigurând siguranța adecvată a echipamentelor și rețelelor electrice. Schneider Electric EZC100F3060 dispune de tehnologia de declanșare termomagnetică (TM-D), care oferă protecție precisă în diverse condiții de sarcină. Dispozitivul are o capacitate de întrerupere de 10 kA pe rețelele de 400-415 V c.a., asigurând o funcționare fiabilă chiar și în condiții extreme. Testat și aprobat în conformitate cu IEC 60947-2, disjunctorul oferă o aplicabilitate flexibilă: funcționează atât pe rețele de curent alternativ, cât și de curent continuu, la o frecvență de 50/60 Hz și poate fi utilizat la o temperatură ambiantă de 40 °C, cu un curent nominal de 60 A. Tensiunea sa de izolare este de 690 V c.a., în timp ce tensiunea sa de funcționare poate fi de 550 V c.a. sau 250 V c.c. Întrerupătorul miniatural EZC100F3060 are un design cu 3 poli (3P) cu 3 poli protejați. Se caracterizează printr-un cod de capacitate de întrerupere F, ceea ce înseamnă performanțe diferite la niveluri de tensiune diferite: capacitate de întrerupere de 25 kA între 110-130 V c.a. și 220-240 V c.a., 10 kA între 380 V c.a. și 400-415 V c.a. și 7,5 kA la 440 V c.a. Pentru aplicații de curent continuu, produsul oferă o capacitate de întrerupere de 5 kA la 125 V c.c. (1P) și 250 V c.c. (2P). Valorile nominale ale capacității de întrerupere ([Ics]) sunt de 50% din capacitatea nominală de întrerupere ([Icu]), ceea ce asigură o rezervă suficientă chiar și în cazul unei funcționări repetate. De asemenea, este adecvat pentru izolație în conformitate cu IEC 60947-2 și are o clasificare de aplicare de categoria A. Mini-întrerupătorul are un design practic și ușor de instalat, un actuator de tip comutator și este fixat în poziție. Poate fi conectat din față cu un pas de conectare de 25 mm pentru o conectare precisă. Datorită dimensiunilor sale compacte de 130 mm înălțime, 75 mm lățime și 60 mm adâncime, poate fi integrat cu ușurință în majoritatea sistemelor de distribuție. Durata sa de viață mecanică este de 13.000 de cicluri de comutare, asigurând fiabilitate pe termen lung. Întrerupătorul miniatural Schneider Electric EZC100F3060 are protecție IP20 și rezistență la impact IK07, iar gama largă de temperaturi de funcționare (-25 °C până la +70 °C) asigură aplicabilitatea sa într-o mare varietate de medii. Indicarea pozitivă a contactului ajută operatorul să recunoască rapid starea de comutare.

Schneider Electric EasyPact EZC - Date tehnice EZC100F3060

Caracteristici principale

Familia de produse: EasyPact

Tipul produsului: Întrerupător automat miniatural

Denumirea prescurtată a dispozitivului: Easypact EZC100F

Denumirea întrerupătorului miniatural: Easypact EZC100F

Aplicația dispozitivului: Distribuție

Descrierea polului: 3P

Descrierea polului protejat: 3t

Tipul rețelei: CC, CA

Frecvența rețelei: 50/60 Hz

Caracteristici electrice

Curent nominal [In]: 60 A (la 40 °C)

Tensiune nominală de izolație [Ui]: 690 V AC 50/60 Hz (conform IEC 60947-2)

Tensiune nominală de impuls [Uimp]: 6 kV (conform IEC 60947-2)

Tensiune nominală de funcționare [Ue]: 550 V c.a. 50/60 Hz (conform IEC 60947-2), 250 V c.c. (conform IEC 60947-2)

Caracteristicile întrerupătorului

Cod capacitate de întrerupere: F

Capacitate de întrerupere:

- 25 kA Icu 110...130 V c.a. 50/60 Hz (conform IEC 60947-2)

- 25 kA Icu 220...240 V c.a. 50/60 Hz (conform IEC 60947-2)

- 5 kA Icu 125 V c.c. 1P (conform IEC 60947-2)

- 5 kA Icu 250 V c.c. 2P (conform IEC 60947-2)

- 5 kA Icu 550 V CA 50/60 Hz (conform IEC 60947-2) - 10 kA Icu 380 V CA 50/60 Hz (conform IEC 60947-2) - 10 kA Icu 400...415 V c.a. 50/60 Hz (conform IEC 60947-2) - 7,5 kA Icu 440 V c.a. 50/60 Hz (conform IEC 60947-2)- 12,5 kA 110/130 V CA 50/60 Hz (conform IEC 60947-2) (conform IEC 60947-2)

- 2,5 kA 125 V c.c. (conform IEC 60947-2)

- 2,5 kA 250 V c.c. (conform IEC 60947-2)

- 2,5 kA 550 V c.a. 50/60 Hz (conform IEC 60947-2)

- 5 kA 380 V CA 50/60 Hz (conform IEC 60947-2)

- 5 kA 400/415 V CA 50/60 Hz (conform IEC 60947-2) - 3,75 kA 440 V c.a. 50/60 Hz (conform IEC 60947-2)Da (conform IEC 60947-2)

Categorie de utilizare: Categoria A

Unitate de declanșare

Denumirea unității de declanșare: TM-D

Tehnologia unității de declanșare: Termomagnetic

Valoarea nominală a unității de declanșare: 60 A la 50 °C

Tipul de protecție: Protecție la suprasarcină, Protecție la scurtcircuit

Caracteristici de mediu

Grad de poluare: 3 (conform IEC 60664-1, IEC 947-1)

Caracteristici suplimentare

Tip de control: Comutator

Metodă de montare: Fixă

Suprafață de montare: Panou posterior

Conexiune superioară: Frontală

Conexiune inferioară: Frontală

Durată de viață mecanică: 13.000 de cicluri

Distanță între conexiuni: 25 mm

Indicație locală: Indicare contact pozitiv

Setare protecție fir neutru: Fără protecție

Protecție defect la pământ: Fără

Dimensiuni

Înălțime: 130 mm

Lățime: 75 mm

Adâncime: 60 mm

Condiții de mediu

Standarde: EN/IEC 60947-2, JIS C8201-2-2, EN/IEC 60947-1, GB/T 14048.2

Grad de protecție IP: IP20 (conform IEC 60529)

Grad de rezistență la impact IK: IK07 (conform IEC 62262)

Temperatura ambiantă în timpul funcționării: -25...70 °C

Temperatura ambiantă în timpul depozitării: -35...85 °C

Date

Lățime

85 mm

Lungime

140 mm

Înălțime

95 mm

EAN prezentat

3303430300465

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

786 g/bucată

Numar articol

3303430300465
