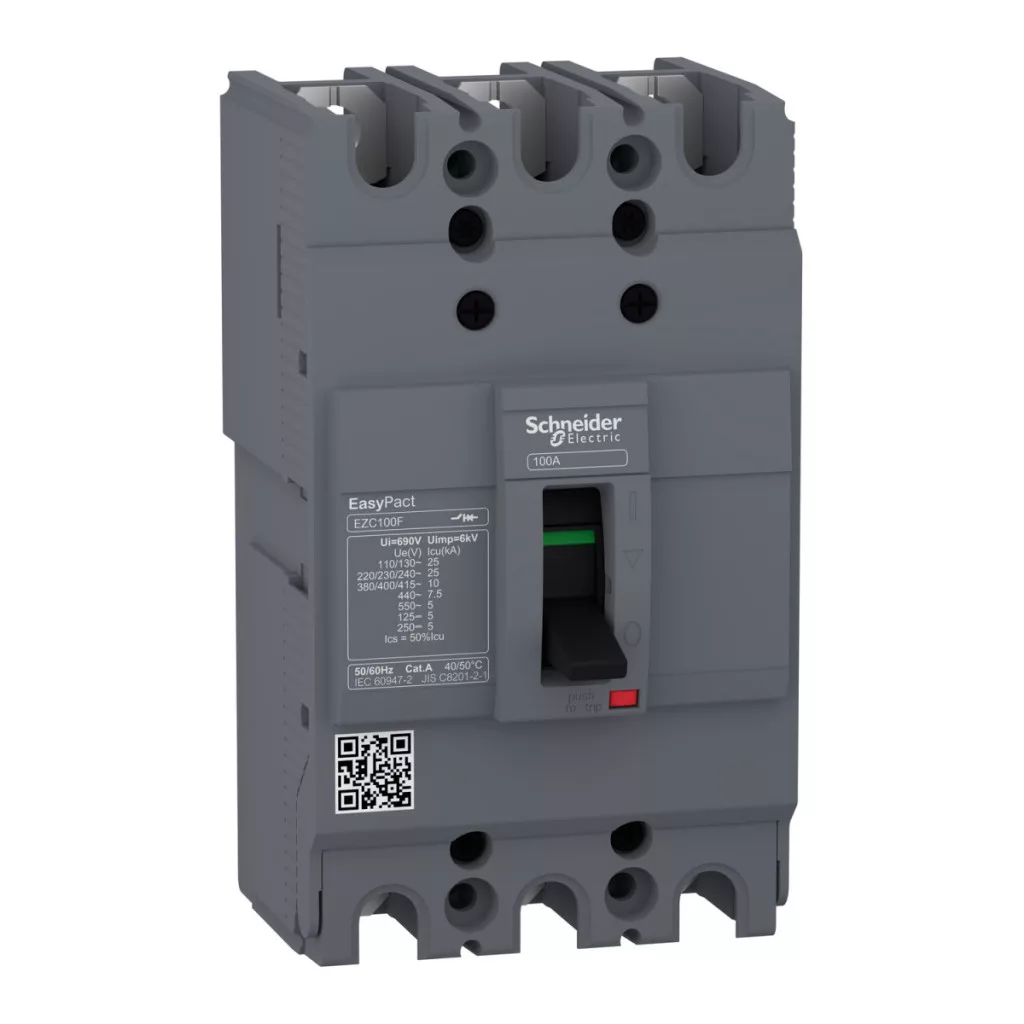

Întrerupătorul EasyPact EZC100F este un produs de înaltă calitate de la Schneider Electric, ideal pentru aplicații în rețelele de distribuție. Acest model compact, cu 3 poli și 75 A, este o soluție excelentă atât pentru aplicații rezidențiale, cât și industriale, unde este necesară o protecție fiabilă a circuitului. Întrerupătorul Schneider Electric EZC100F3075 este dotat cu o unitate de declanșare termomagnetică (TM-D) care oferă protecție dublă: protecție eficientă împotriva suprasarcinii și protecție împotriva scurtcircuitelor. Produsul este proiectat pentru rețele de 50/60 Hz și are un curent nominal de 75 A la o temperatură ambiantă de 40 °C, menținându-și performanța maximă chiar și la 50 °C. Capacitatea sa de întrerupere este remarcabilă în categoria sa: are o valoare de 10 kA Icu la 400-415 V c.a., funcționând în același timp în mod fiabil și la alte niveluri de tensiune. Dispozitivul a fost testat și certificat în conformitate cu standardul IEC 60947-2, garantând astfel conformitatea și siguranța pentru utilizatorii profesioniști. Parametrii tehnici ai întrerupătorului sunt impresionanți: tensiunea nominală de izolare (Ui) este de 690 V c.a., în timp ce tensiunea de rezistență la impuls (Uimp) este de 6 kV. Poate fi utilizat la tensiuni de funcționare (Ue) de până la 550 V în rețelele c.a. și de până la 250 V în sistemele c.c. Codul de capacitate de rupere F indică o fiabilitate ridicată în diverse condiții de rețea. Dispozitivul are o categorie de aplicare „A” și este, de asemenea, adecvat pentru izolare (funcție de izolare) în conformitate cu standardul IEC 60947-2. Întrerupătoarele EZC100F au un grad de protecție IP20 conform IEC 60529 și o clasificare IK07 conform standardului IEC 62262 de rezistență la impact mecanic, oferind protecție suplimentară în timpul și după instalare. Schneider Electric EasyPact EZC100F3075 are dimensiuni compacte: 130 mm înălțime, 75 mm lățime și 60 mm adâncime, ceea ce îl face ușor de instalat chiar și în spații înguste. Din punct de vedere al instalării, este avantajos faptul că este fix, poate fi montat pe panoul din spate, iar punctele de conectare superioare și inferioare sunt situate pe partea din față a dispozitivului. Pasul de conectare este de 25 mm, ceea ce facilitează cablarea. Dispozitivul este acționat prin comutare, ceea ce asigură o funcționare intuitivă. Indicarea pozitivă a contactului oferă siguranță suplimentară pentru utilizator, deoarece starea comutării este clar vizibilă. Durabilitatea mecanică este remarcabilă: 13.000 de cicluri de comutare, ceea ce garantează o durată lungă de viață. Produsul poate fi utilizat într-un interval larg de temperaturi: temperatura ambiantă de funcționare este de la -25 °C la +70 °C, iar temperatura de depozitare variază de la -35 °C la +85 °C, asigurând o funcționare fiabilă chiar și în condiții extreme.
Schneider Electric EasyPact EZC - Date tehnice EZC100F3075
Caracteristici principale ale produsului
Familia de produse: EasyPact
Tipul produsului: Întrerupător de circuit
Denumirea scurtă a dispozitivului: Easypact EZC100F
Denumirea întrerupătorului de circuit: Easypact EZC100F
Aplicația dispozitivului: Distribuție
Caracteristici electrice
Descrierea polului: 3P
Descrierea polului protejat: 3t
Tipul rețelei: CA, CC
Frecvența rețelei: 50/60 Hz
Curent nominal [In]: 75 A la 40 °C
Tensiune nominală de izolare [Ui]: 690 V AC 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947-2
Tensiune nominală de funcționare [Ue]: 550 V c.a. 50/60 Hz conform IEC 60947-2, 250 V c.c. conform IEC 60947-2
Capacitate de întrerupere
Cod capacitate de întrerupere: F
Capacitate de întrerupere: 25 kA Icu la 110...130 V c.a. 50/60 Hz conform IEC 60947-2
25 kA Icu la 220...240 V c.a. 50/60 Hz conform IEC 60947-2
5 kA Icu 125 V c.c. 1P conform IEC 60947-2
5 kA Icu 250 V c.c. 2P conform IEC 60947-2
5 kA Icu la 550 V c.a. 50/60 Hz conform IEC 60947-2
10 kA Icu la 380 V c.a. 50/60 Hz conform IEC 60947-2
10 kA Icu la 400...415 V c.a. 50/60 Hz conform IEC 60947-2
7,5 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate de întrerupere în funcționare
Capacitate nominală de întrerupere în funcționare [Ics]: 12,5 kA la 110/130 V c.a. 50/60 Hz conform IEC 60947-2
12,5 kA la 220/230/240 V c.a. 50/60 Hz conform IEC 60947-2
2,5 kA 125 V c.c. conform IEC 60947-2
2,5 kA 250 V c.c. conform IEC 60947-2
2,5 kA la 550 V c.a. 50/60 Hz conform IEC 60947-2
5 kA la 380 V c.a. 50/60 Hz conform IEC 60947-2
5 kA la 400/415 V c.a. 50/60 Hz conform IEC 60947-2
3,75 kA 440 V c.a. 50/60 Hz conform IEC 60947-2
Funcții de protecție
Adecvare pentru izolare:Da, conform IEC 60947-2
Categorie de utilizare: Categoria A
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetică
Valoarea nominală a unității de declanșare: 75 A la 50 °C
Tip de protecție: Protecție la suprasarcină, protecție la scurtcircuit
Proiectare și instalare
Grad de contaminare: 3 conform IEC 60664-1, 3 conform IEC 947-1
Tip de control: Comutator
Metodă de montare: Fixă
Suprafață de montare: Spate
Conexiune superioară: Față
Conexiune inferioară: Față
Durabilitate mecanică: 13.000 de cicluri
Pas de conectare: 25 mm
Indicație locală: Indicare contact pozitiv
Setare protecție fir neutru: Fără protecție
Protecție defect la pământ: Fără
Dimensiuni
Înălțime: 130 mm
Lățime: 75 mm
Adâncime: 60 mm
Condiții de mediu
Standarde: EN/IEC 60947-2, GB/T 14048.2, EN/IEC 60947-1, JIS C8201-2-2
Grad de protecție IP: IP20 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25…70 °C
Temperatura ambiantă în timpul depozitării: -35…85 °C
