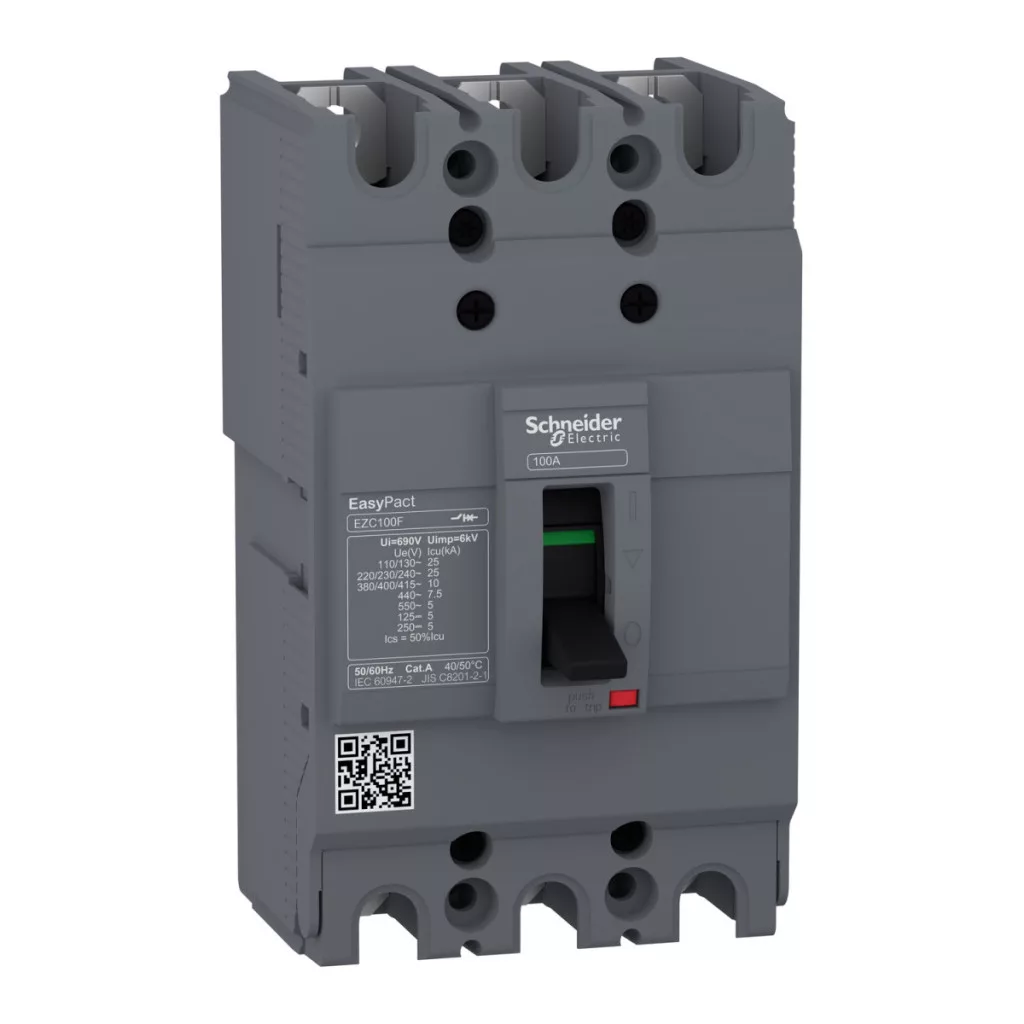

EasyPact EZC100F3080 este un întrerupător de circuit cu 3 poli de înaltă calitate, fabricat de Schneider Electric, ideal pentru aplicații în rețelele de distribuție. Acest întrerupător compact are un curent nominal de 80 A la o temperatură ambiantă de 40 °C, asigurând performanțe adecvate în majoritatea aplicațiilor comerciale și industriale. Schneider Electric EZC100F3080 se mândrește cu parametri tehnici remarcabili. Produsul funcționează la o tensiune nominală de funcționare de 550 V c.a. și 250 V c.c. și oferă o tensiune de izolație de 690 V și o rezistență la tensiune de impuls de 6 kV, în conformitate cu standardul IEC 60947-2. Întrerupătorul are o capacitate remarcabilă de întrerupere a scurtcircuitelor (Icu) la diferite niveluri de tensiune: 25 kA la 110-130 V c.a. și 220-240 V c.a., 10 kA la 380 V c.a. și 400-415 V c.a., 7,5 kA la 440 V c.a. și 5 kA la tensiuni de 550 V c.a. și c.c. Capacitatea sa de întrerupere în funcțiune (Ics), certificată conform IEC 60947-2, prezintă, de asemenea, valori excelente în diferite intervale de tensiune. EZC100F are atât protecție la supracurent, cât și la scurtcircuit, oferind protecție completă pentru rețeaua electrică. Produsul este echipat cu o unitate de declanșare termomagnetică de tip TM-D, care asigură un curent nominal de 80 A la 50 °C. Întrerupătorul are un cod de capacitate de rupere F și este echipat cu indicare pozitivă a contactului, astfel încât starea de comutare este întotdeauna clar vizibilă. Dispozitivul are protecție IP20 și rezistență la impact IK07, ceea ce oferă o protecție adecvată împotriva impactului mecanic. Întrerupătorul Schneider Electric EZC100F3080 are o gamă extrem de largă de temperaturi de funcționare, de la -25 °C la +70 °C, și o gamă de temperaturi de depozitare de la -35 °C la +85 °C. Produsul are un control de tip comutator și necesită montare fixă cu montare pe placă de bază. Conexiunile sunt situate în partea din față, atât în partea superioară, cât și în partea inferioară, cu o distanță de conectare de 25 mm. În ceea ce privește dimensiunile, întrerupătorul are o înălțime de 130 mm, o lățime de 75 mm și o adâncime de 60 mm, ceea ce îl face ușor de instalat în majoritatea dulapurilor de distribuție. Are o durabilitate mecanică remarcabilă și este proiectat pentru 13.000 de cicluri de comutare, asigurând o durată lungă de viață chiar și în cazul comutărilor frecvente.
Schneider Electric EasyPact EZC - Date tehnice EZC100F3080
Date generale
Familia de produse: EasyPact
Tipul produsului: Întrerupător de circuit
Denumirea scurtă a dispozitivului: Easypact EZC100F
Denumirea întrerupătorului de circuit: Easypact EZC100F
Aplicația dispozitivului: Distribuție
Parametri tehnici
Poli: 3P
Poli protejați: 3t
Tip rețea: CA, CC
Frecvența rețelei: 50/60 Hz
Curent nominal [In]: 80 A la 40 °C
Tensiune nominală de izolare [Ui]: 690 V AC 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-2
Tensiune nominală de funcționare [Ue]: 550 V c.a. 50/60 Hz conform IEC 60947-2, 250 V c.c. conform IEC 60947-2
Cod capacitate de rupere: F
Capacitate de rupere
Capacitate de rupere:
25 kA Icu 110...130 V c.a. 50/60 Hz conform IEC 60947-2
25 kA Icu 220...240 V c.a. 50/60 Hz conform IEC 60947-2
5 kA Icu 125 V c.c. 1P conform IEC 60947-2
5 kA Icu 250 V c.c. 2P conform IEC 60947-2
5 kA Icu 550 V c.a. 50/60 Hz conform IEC 60947-2
10 kA Icu 380 V c.a. 50/60 Hz conform IEC 60947-2
10 kA Icu 400...415 V c.a. 50/60 Hz conform IEC 60947-2
7,5 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate nominală de întrerupere [Ics]:
12,5 kA 110/130 V c.a. 50/60 Hz conform IEC 60947-2
12,5 kA 220/230/240 V c.a. 50/60 Hz conform IEC 60947-2
2,5 kA 125 V c.c. conform IEC 60947-2
2,5 kA 250 V c.c. conform IEC 60947-2
2,5 kA 550 V c.a. 50/60 Hz conform IEC 60947-2
5 kA 380 V CA 50/60 Hz conform IEC 60947-2
5 kA 400/415 V CA 50/60 Hz conform IEC 60947-2
3.75 kA 440 V CA 50/60 Hz conform IEC 60947-2
Caracteristicile unității de declanșare
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare:Termomagnetică Curent nominal al unității de declanșare: 80 A la 50 °C Tip de protecție: Protecție la scurtcircuit, protecție la suprasarcină
Date suplimentare
Tip de control: Comutator
Metodă de montare: Fixă
Suprafață de montare: Panou posterior
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Durată de viață mecanică: 13.000 de cicluri
Distanță între conexiuni: 25 mm
Indicație locală: Indicator de contact pozitiv
Setare protecție neutru: Fără protecție
Protecție împotriva defectelor la împământare: Fără
Dimensiuni
Înălțime: 130 mm
Lățime: 75 mm
Adâncime: 60 mm
Caracteristici de mediu
Standarde: JIS C8201-2-2, EN/IEC 60947-2, EN/IEC 60947-1, GB/T 14048.2
Grad de protecție IP: IP20 conform IEC 60529
Rezistență la impact IK: IK07 conform IEC 62262
Temperatură ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -35...85 °C
Grad de poluare: 3 conform IEC 60664-1, 3 conform IEC 947-1
Adecvare pentru izolare: Da, conform IEC 60947-2
Categorie de utilizare: Categoria A
