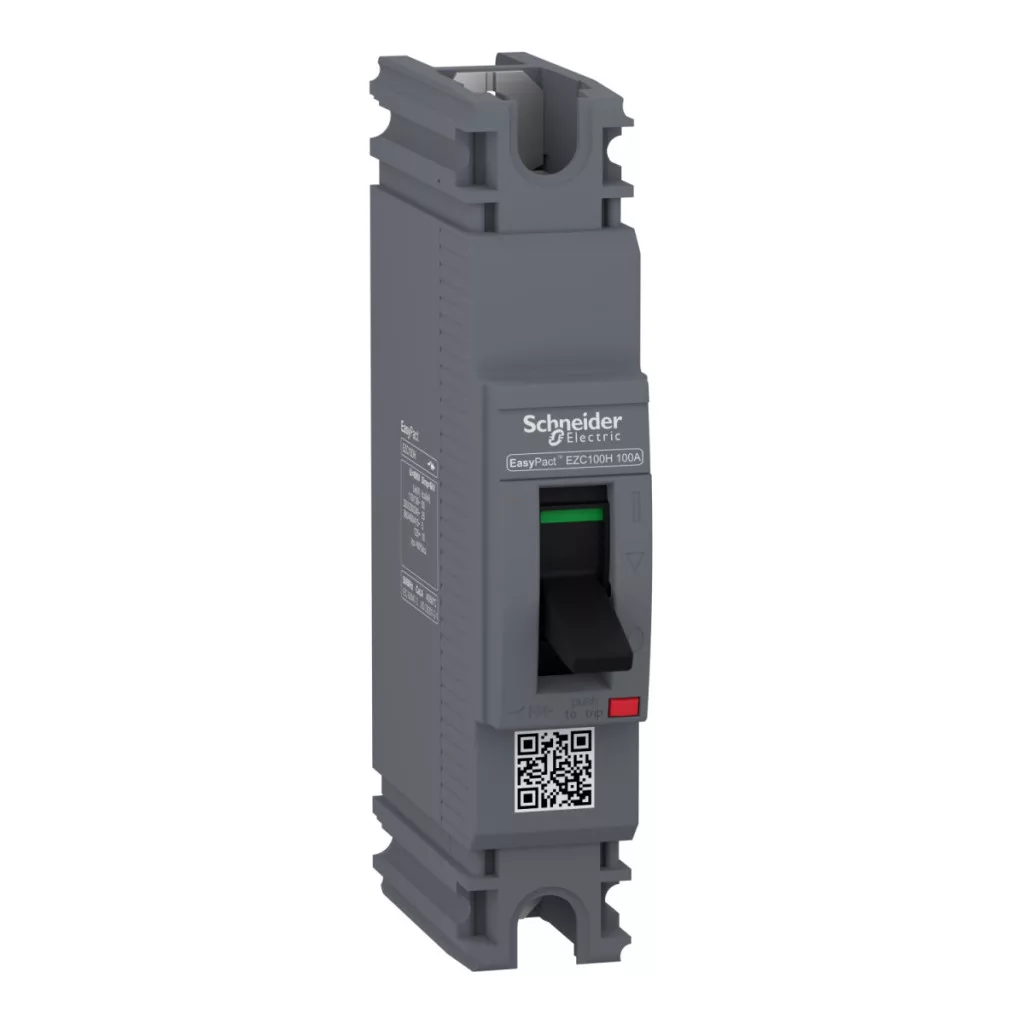

Întrerupătorul EasyPact EZC100H1016 este un produs de înaltă calitate din gama completă de întrerupătoare miniaturale Schneider Electric, fiind alegerea perfectă pentru protecția circuitelor în instalații industriale și comerciale. Acest întrerupător miniatural cu 1 pol a fost dezvoltat special pentru protecția rețelelor electrice moderne și, în ciuda dimensiunilor sale compacte, asigură o funcționare extrem de fiabilă și eficientă. Întrerupătorul miniatural Schneider Electric EZC100H1016 are un curent nominal de 16 A la o temperatură ambiantă de 40 °C și are o capacitate de întrerupere de tip H. În practică, acest lucru înseamnă că oferă o capacitate de întrerupere impresionantă la diferite niveluri de tensiune: 10 kA Icu la 125 V CC, 25 kA Icu la 220-240 V CA, 50 kA Icu la rețele de 110-130 V CA și 5 kA Icu la niveluri de tensiune de 380-415 V CA. Produsul este potrivit pentru protejarea circuitelor atât de curent alternativ, cât și de curent continuu, ceea ce îl face extrem de versatil pentru utilizarea într-o varietate de sisteme electrice. Tensiunea nominală de izolare (Ui) este de 690 V c.a., în timp ce tensiunea nominală de rezistență la impulsuri (Uimp) este de 6 kV, oferind o protecție excelentă chiar și în cazul supratensiunii. EZC100H1016 este echipat cu un declanșator termomagnetic (TM-D), care oferă protecție dublă: împotriva suprasarcinilor, pe de o parte, și împotriva scurtcircuitelor, pe de altă parte. Curentul nominal al declanșatorului este de 16 A la 50 °C, ceea ce asigură funcționarea corespunzătoare chiar și la temperaturi ambientale mai ridicate. Dispozitivul are un grad de protecție IP20 conform IEC 60529 și rezistență la impact IK07 conform EN 50102. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, ceea ce permite utilizarea sa în condiții de mediu extreme. Dispozitivul de protecție diferențială miniatural Schneider Electric EZC100H1016 are o durată de viață mecanică de 13.000 de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung. Produsul dispune de un comutator de tip basculant și oferă un feedback pozitiv al contactului pentru recunoașterea ușoară a stării. Întrerupătorul Schneider Electric EZC100H1016 are un design compact, cu dimensiuni de 130 mm înălțime, 25 mm lățime și 60 mm adâncime. Are un tip de montare fixă, poate fi montat pe panoul din spate, iar conexiunile superioare și inferioare se realizează din față. Pasul de conectare este de 25 mm. Este important să se țină seama de dimensiunile exacte în timpul instalării: distanța dintre orificiile din placa de montare este de 111 mm pe verticală, iar diametrul orificiului este de 3,65 mm sau se pot utiliza șuruburi M4. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-2, IEC 60947-1, JIS C8201-2-2 și GB/T 14048.2, asigurând conformitatea globală și calitatea înaltă.
Date tehnice Schneider Electric EasyPact EZC
Caracteristici principale
Familia de produse: EasyPact
Tipul produsului: Întrerupător de circuit
Denumirea scurtă a dispozitivului: Easypact EZC100H
Denumirea întrerupătorului de circuit: Easypact EZC100H
Aplicația dispozitivului: Distribuție
Descrierea polului: 1P
Descrierea polului protejat: 1t
Caracteristici electrice
Tipul rețelei: CC, AC
Frecvența rețelei: 50/60 Hz
Curent nominal [In]: 16 A la 40 °C
Tensiune nominală de izolare [Ui]: 690 V CA 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-2
Tensiune nominală de funcționare [Ue]: 125 V DC conform IEC 60947-2, 415 V c.a. 50/60 Hz conform IEC 60947-2
Cod capacitate de întrerupere: H
Protecție și capacitate de întrerupere
Capacitate de întrerupere:
10 kA Icu 125 V CC 1P conform IEC 60947-2
25 kA Icu 220...240 V CA 50/60 Hz conform IEC 60947-2
50 kA Icu 110...130 V AC 50/60 Hz conform IEC 60947-2
5 kA Icu 380...400 V c.a. 50/60 Hz conform IEC 60947-2
5 kA Icu 415 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate nominală de întrerupere [Ics]:
5 kA la 125 V c.c. conform IEC 60947-2
12,5 kA la 220...240 V c.a. 50/60 Hz conform IEC 60947-2
25 kA la 110...130 V c.a. 50/60 Hz conform IEC 60947-2
2,5 kA 380...400 V c.a. 50/60 Hz conform IEC 60947-2
2,5 kA 415 V c.a. 50/60 Hz conform IEC 60947-2
Adecvarea izolației: Da, conform IEC 60947-2
Categorie de utilizare: Categoria A
Unitate de declanșare
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetică
Curent nominal al unității de declanșare: 16 A la 50 °C
Tip de protecție: Protecție la suprasarcină, protecție la scurtcircuit
Grad de poluare: 3 conform IEC 60947
Caracteristici mecanice
Tip de control: Comutator de schimbare
Metodă de montare: Fixă
Bază de montare: Placă posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Din față
Durată de viață mecanică: 13.000 de cicluri
Pas de conectare: 25 mm
Indicație locală: Indicator de contact pozitiv
Setare protecție fir neutru: Fără protecție
Protecție împotriva defectelor la împământare: Fără
Dimensiuni
Înălțime: 130 mm
Lățime: 25 mm
Adâncime: 60 mm
Caracteristici de mediu
Standarde: JIS C8201-2-2, EN/IEC 60947-2, EN/IEC 60947-1, GB/T 14048.2
Grad de protecție IP: IP20 conform IEC 60529
Grad de protecție IK: IK07 conform EN 50102
Temperatura ambiantă în timpul funcționării: -25…70 °C
Temperatura ambiantă în timpul depozitării: -35…85 °C
