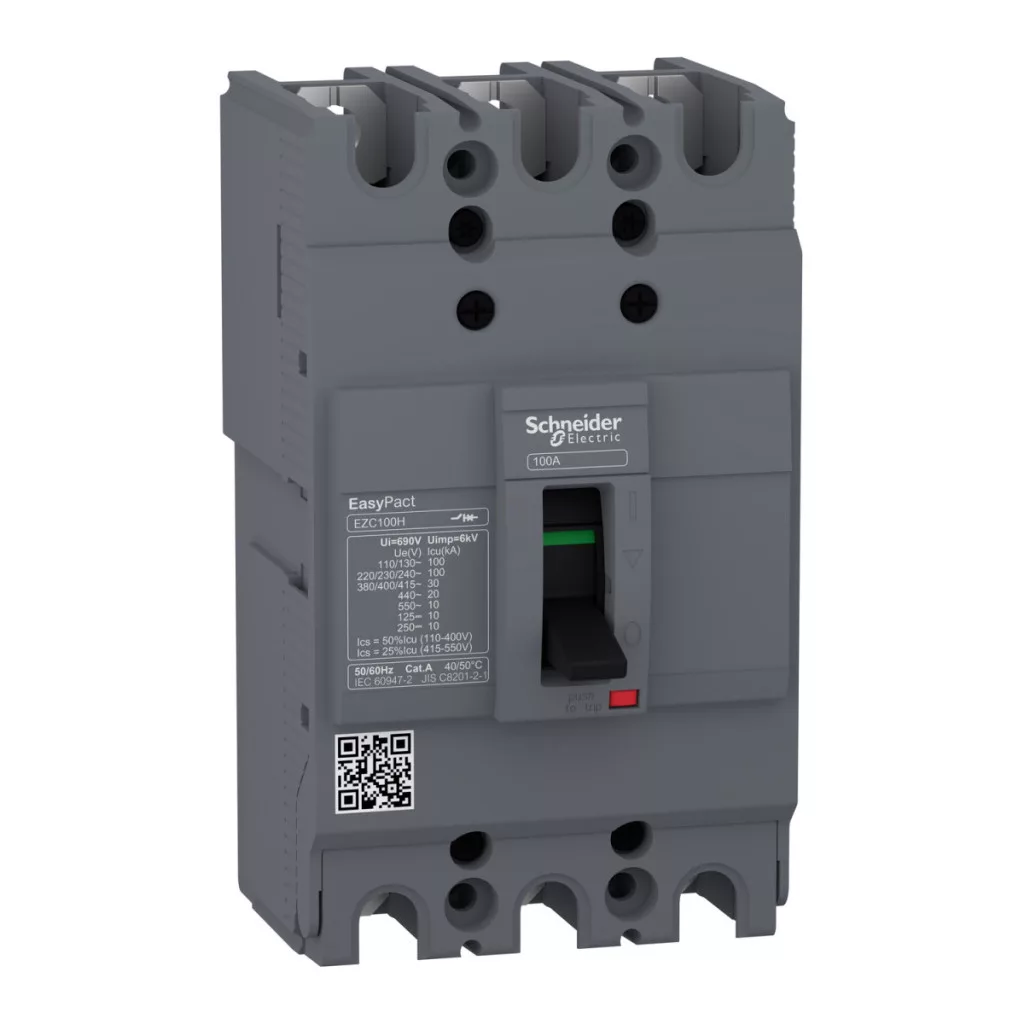

Întrerupătorul compact EasyPact EZC100H3015 este soluția fiabilă de protecție oferită de Schneider Electric pentru rețelele industriale și comerciale de distribuție a energiei electrice. Produsul face parte din familia de produse EasyPact a companiei, care oferă dispozitive rentabile, dar performante, în segmentul întrerupătoarelor de circuit de putere medie. EZC100H3015 este un întrerupător de circuit compact cu 3 poli, cu un curent nominal de 15 amperi la o temperatură ambiantă de 40 °C. Dispozitivul are o capacitate de întrerupere clasificată H, care este deosebit de remarcabilă la diferite niveluri de tensiune. Într-o rețea de curent alternativ, acesta oferă o capacitate de întrerupere de 10 kA la 550 V c.a., în timp ce la 400-415 V c.a., această valoare crește la 30 kA. Dispozitivul poate fi utilizat și în rețele de curent continuu, unde garantează o capacitate de întrerupere de 10 kA la 250 V c.c. Această versatilitate îl face deosebit de valoros în locații în care există condiții de rețea mixte. Întrerupătorul este echipat cu o unitate de declanșare de tip TM-D, care utilizează tehnologia termomagnetică. Această combinație oferă protecție dublă: pe de o parte, protejează împotriva suprasarcinii cu declanșarea termică, iar pe de altă parte, protejează împotriva curenților de scurtcircuit cu declanșarea magnetică. Dispozitivul funcționează în mod fiabil chiar și la o temperatură ambiantă de 50 °C, garantând un curent nominal de 15 A. Tensiunea nominală de izolare (Ui) este de 690 V c.a., în timp ce tensiunea nominală de rezistență la impulsuri (Uimp) este de 6 kV, ceea ce respectă cerințele IEC 60947-2. EZC100H3015 are, de asemenea, o funcție de deconectare, care permite întreținerea și service-ul în condiții de siguranță, deoarece îndeplinește cerințele de deconectare ale IEC 60947-2. Designul fizic al întrerupătorului este compact și ușor de utilizat. Dispozitivul are o înălțime de 130 mm, o lățime de 75 mm și o adâncime de 60 mm, fiind ușor de instalat în majoritatea dulapurilor de distribuție. Instalarea se face în mod fix, cu un design montat în spate. Conexiunile sunt situate în partea din față, atât pe partea inferioară, cât și pe cea superioară, cu un pas de conexiune de 25 mm. Durata de viață mecanică este de 13.000 de cicluri de comutare, ceea ce înseamnă fiabilitate pe termen lung. Carcasa are protecție IP20 conform IEC 60529, iar rezistența la impact este IK07 conform IEC 62262. Întrerupătorul are o gamă largă de temperaturi de funcționare: poate fi utilizat de la -25 °C la +70 °C, iar gama de temperaturi de depozitare este de la -35 °C la +85 °C. Toate aceste caracteristici fac din EZC100H3015 un produs extrem de versatil și fiabil din gama Schneider Electric EasyPact.
Schneider Electric EasyPact EZC - Date tehnice EZC100H3015
Caracteristici cheie
Familia de produse: EasyPact
Tipul produsului: Întrerupător de circuit
Denumirea scurtă a dispozitivului: Easypact EZC100H
Denumirea întrerupătorului de circuit: Easypact EZC100H
Aplicația dispozitivului: Distribuție
Descrierea polului: 3P
Descrierea polului protejat: 3t
Caracteristicile rețelei
Tipul rețelei: CA, CC
Frecvența rețelei: 50/60 Hz
Curent nominal [In]: 15 A la 40 °C
Tensiune nominală de izolație [Ui]: 690 V c.a. 50/60 Hz în conformitate cu IEC 60947-2
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV în conformitate cu IEC 60947-2
Tensiune nominală de funcționare [Ue]: 550 V CA 50/60 Hz și 250 V CC în conformitate cu IEC 60947-2
Caracteristici de performanță
Cod capacitate de rupere: H
Capacitate de rupere:
10 kA Icu 125 V c.c. 1P conform IEC 60947-2
10 kA Icu 250 V c.c. 2P conform IEC 60947-2
10 kA Icu 550 V c.a. 50/60 Hz conform IEC 60947-2
100 kA Icu 110...130 V AC 50/60 Hz conform IEC 60947-2
100 kA Icu 220...240 V c.a. 50/60 Hz conform IEC 60947-2
20 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
30 kA Icu 380 V c.a. 50/60 Hz conform IEC 60947-2
30 kA Icu 400...415 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate nominală de întrerupere [Ics]:
15 kA la 380 V c.a. 50/60 Hz conform IEC 60947-2
5 kA la 125 V c.c. conform IEC 60947-2
5 kA la 250 V c.c. conform IEC 60947-2
50 kA la 110/130 V c.a. 50/60 Hz conform IEC 60947-2
50 kA la 220/230/240 V c.a. 50/60 Hz conform IEC 60947-2
5 kA la 440 V c.a. 50/60 Hz conform IEC 60947-2
2,5 kA 550 V c.a. 50/60 Hz conform IEC 60947-2
7,5 kA 400/415 V c.a. 50/60 Hz conform IEC 60947-2
Caracteristici de declanșare
Adecvat pentru izolare: Da, în conformitate cu IEC 60947-2
Categorie de utilizare: Categoria A
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetică
Valoarea nominală a unității de declanșare: 15 A la 50 °C
Tipul de protecție: Protecție la scurtcircuit, protecție la suprasarcină
Caracteristici fizice
Grad de contaminare: 3 în conformitate cu standardele IEC 60664-1 și IEC 947-1
Tip de control: Manetă de comutare
Metodă de montare: Fixă
Suprafață de montare: Placă posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Durată de viață mecanică: 13.000 de cicluri
Pas de conectare: 25 mm
Indicație locală: Indicator de contact pozitiv
Setare protecție zero: Fără protecție
Protecție împotriva defectelor la împământare: Fără
Înălțime: 130 mm
Lățime: 75 mm
Adâncime: 60 mm
Condiții de mediu
Standarde: EN/IEC 60947-1, JIS C8201-2-2, EN/IEC 60947-2, GB/T 14048.2
Grad de protecție IP: IP20 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatură de funcționare ambiantă: -25...70 °C
Temperatură ambiantă de depozitare: -35...85 °C
