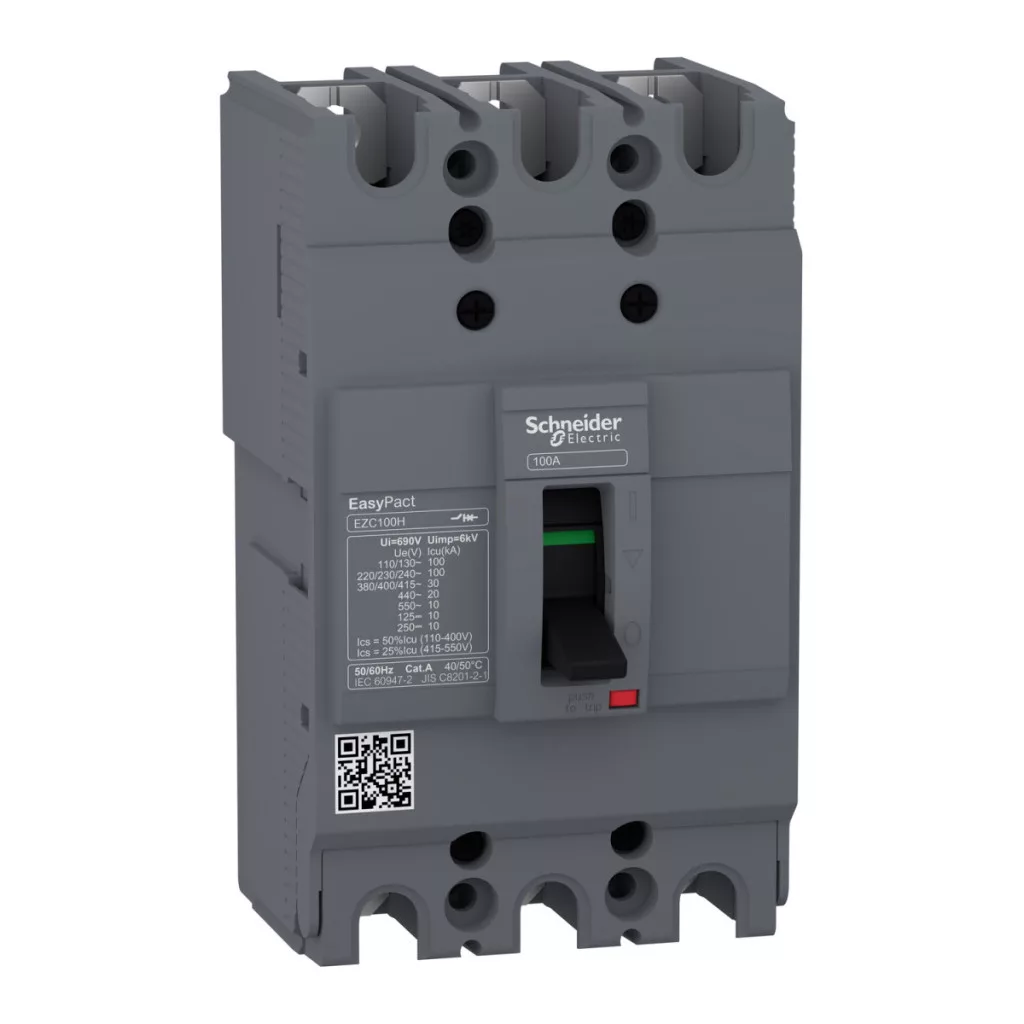

Schneider Electric EasyPact EZC100H3016 este un întrerupător miniatural 3P de înaltă calitate, conceput în principal pentru utilizarea în rețelele de distribuție. Produsul oferă combinația perfectă între protecția fiabilă a circuitului și designul profesional, fiind alegerea ideală atât pentru instalații industriale, cât și comerciale. EasyPact EZC100H3016 are un curent nominal de 16 A (măsurat la 40 °C), care oferă o protecție adecvată pentru circuitele cu sarcină mică și medie. Întrerupătorul este disponibil într-un design cu 3 poli protejați și poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu. Întrerupătorul de circuit are o gamă de frecvență de 50/60 Hz, ceea ce îl face compatibil cu majoritatea sistemelor electrice standard. Întrerupătorul de circuit EZC100H aparține clasei de capacitate de întrerupere H, care oferă o protecție remarcabilă. Are o capacitate de rupere de 30 kA la 400 V c.a., în conformitate cu standardul IEC 60947-2, iar la 220-240 V c.a. această valoare ajunge la 50 kA. Dispozitivul poate fi utilizat până la o tensiune de funcționare de 550 V c.a. și 250 V c.c., ceea ce îl face o soluție extrem de versatilă pentru o varietate de aplicații. Produsul este remarcabil și din punct de vedere tehnologic: are o unitate de declanșare termomagnetică (TM-D), care oferă protecție dublă împotriva suprasarcinii și scurtcircuitului. Tensiunea nominală de izolare este de 690 V c.a., iar tensiunea de impuls suportată este de 6 kV, în conformitate cu standardul IEC 60947-2. Dispozitivul este, de asemenea, potrivit pentru izolare (izolație), astfel încât poate fi utilizat în siguranță în timpul lucrărilor de întreținere. Întrerupătorul este controlat de un comutator simplu, ceea ce îl face ușor de utilizat. Indicatorul de contact pozitiv oferă feedback vizual cu privire la starea dispozitivului, sporind astfel siguranța operațională. Nivelul de protecție IP20 oferă o protecție adecvată împotriva prafului și contactului, în conformitate cu IEC 60529, în timp ce clasificarea IK07 garantează protecția împotriva impactului mecanic, în conformitate cu EN 50102. Produsul poate fi utilizat într-un interval de temperatură de funcționare de la -25 °C la +70 °C, asigurând o aplicabilitate largă într-o varietate de condiții de mediu. Întrerupătorul EasyPact EZC100H3016 are dimensiuni compacte: 130 mm înălțime, 75 mm lățime și 60 mm adâncime, fiind ușor de instalat în diverse dulapuri de distribuție. Este fixat pe o placă de montare posterioară, iar conexiunile sunt situate în partea superioară și inferioară a părții frontale a dispozitivului. Durata de viață mecanică a dispozitivului este de 13.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung. Distanța de conectare este de 25 mm, ceea ce îl face compatibil cu sistemele de montare standard. Întrerupătorul Schneider Electric EZC100H3016 este conform cu numeroase standarde internaționale, inclusiv EN/IEC 60947-1, EN/IEC 60947-2, GB/T 14048.2 și JIS C8201-2-2, fiind astfel adecvat pentru utilizarea în diverse sisteme electrice din întreaga lume.
Date tehnice Schneider Electric EasyPact EZC
Caracteristici generale
Familia de produse: EasyPact
Tipul produsului: Întrerupător automat miniatural
Denumire scurtă a dispozitivului: Easypact EZC100H
Denumirea întrerupătorului automat miniatural: Easypact EZC100H
Domeniu de aplicare: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3t
Caracteristici electrice
Tip rețea: AC/DC
Frecvență rețea: 50/60 Hz
Curent nominal [In]: 16 A la 40 °C
Tensiune nominală de izolare [Ui]: 690 V AC 50/60 Hz (conform IEC 60947-2)
Tensiune nominală de impuls [Uimp]: 6 kV (conform IEC 60947-2)
Tensiune nominală de funcționare [Ue]: 550 V c.a. 50/60 Hz (conform IEC 60947-2), 250 V c.c. (conform IEC 60947-2)
Capacitate de întrerupere
Cod capacitate de întrerupere: H
Capacitate de întrerupere:
10 kA Icu 125 V c.c. 1P (conform IEC 60947-2)
10 kA Icu 250 V c.c. 2P (conform IEC 60947-2)
10 kA Icu 550 V c.a. 50/60 Hz (conform IEC 60947-2)
100 kA Icu 110...130 V c.a. 50/60 Hz (conform IEC 60947-2)
20 kA Icu 440 V c.a. 50/60 Hz (conform IEC 60947-2)
50 kA Icu 220...240 V c.a. 50/60 Hz (conform IEC 60947-2)
30 kA Icu 380...400 V c.a. 50/60 Hz (conform IEC 60947-2)
30 kA Icu 415 V c.a. 50/60 Hz (conform IEC 60947-2)
Caracteristici de funcționare
Capacitate nominală de întrerupere [Ics]:
5 kA 125 V c.c. (conform IEC 60947-2)
5 kA 250 V c.c. (conform IEC 60947-2)
5 kA 440 V c.a. 50/60 Hz (conform IEC 60947-2)
2,5 kA 550 V c.a. 50/60 Hz (conform IEC 60947-2)
15 kA 380...400 V c.a. 50/60 Hz (conform IEC 60947-2)
25 kA 220...240 V c.a. 50/60 Hz (conform IEC 60947-2)
50 kA 110...130 V c.a. 50/60 Hz (conform IEC 60947-2)
7,5 kA 415 V c.a. 50/60 Hz (conform IEC 60947-2)
Adecvare pentru izolație:Da (conform IEC 60947-2)
Categorie de utilizare: Categoria A
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare:Termomagnetic Valoarea nominală a unității de declanșare: 16 A la 50 °C Tipul de protecție: Protecție la suprasarcină, Protecție la scurtcircuit Gradul de contaminare: 3 (conform IEC 60947)
Caracteristici mecanice
Tip de control: Manetă de comutare
Metodă de montare: Fixă
Suprafață de montare: Placă posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Durată de viață mecanică: 13.000 de cicluri
Distanță de conectare: 25 mm
Indicație locală: Indicare contact pozitiv
Setare protecție conductor zero: Fără protecție
Protecție defect la împământare: Niciuna
Înălțime: 130 mm
Lățime: 75 mm
Adâncime: 60 mm
Condiții de mediu
Standarde: GB/T 14048.2, EN/IEC 60947-1, EN/IEC 60947-2, JIS C8201-2-2
Grad de protecție IP: IP20 (conform IEC 60529)
Grad de protecție IK: IK07 (conform EN 50102)
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -35...85 °C
