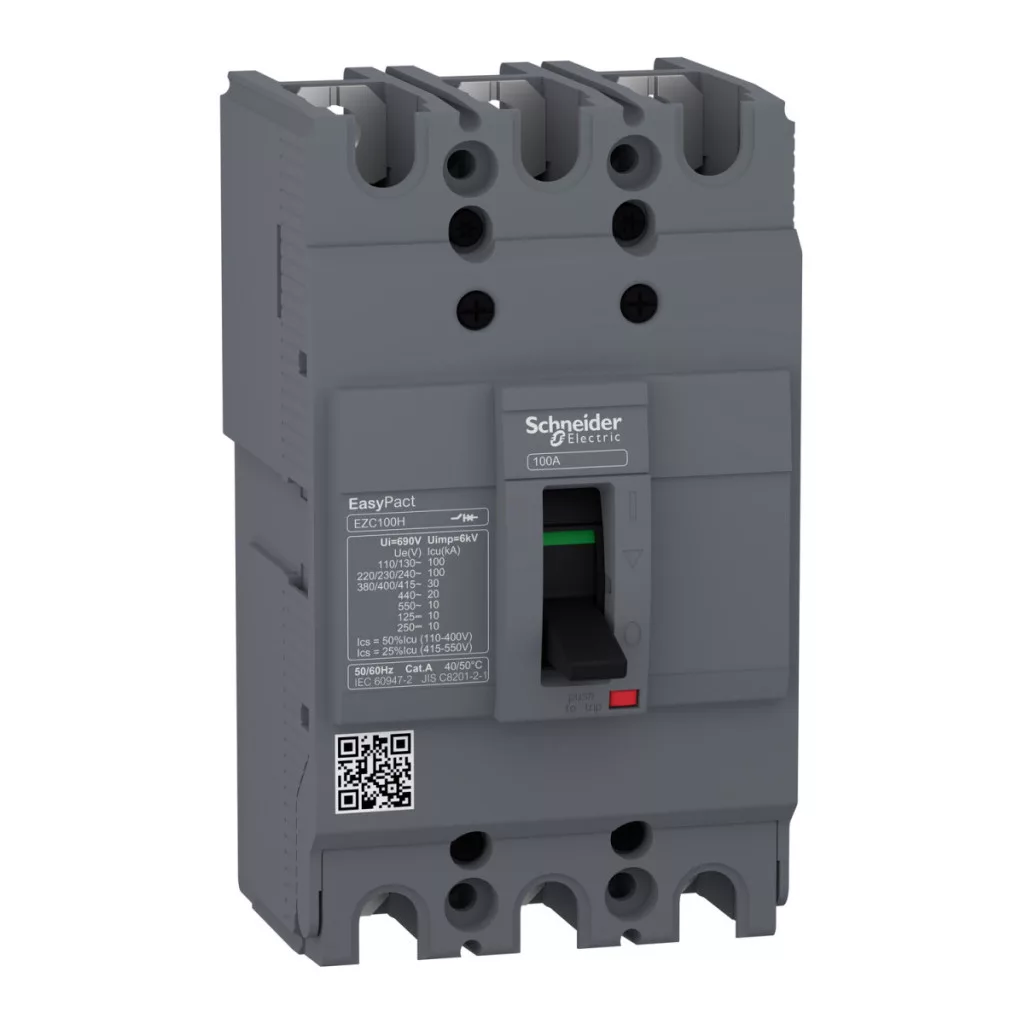

Întrerupătorul Schneider Electric EasyPact EZC100H3050 este un întrerupător profesional cu 3 poli, conceput special pentru aplicații de distribuție. Acest produs face parte din familia de produse EasyPact EZC100H, care se remarcă pe piață prin designul compact și funcționarea fiabilă. Întrerupătorul EZC100H3050 are un curent nominal de 50 A la 40 °C, fiind ideal pentru protejarea circuitelor cu sarcină medie atât în medii industriale, cât și comerciale. Produsul are o capacitate de întrerupere de H, care oferă valori variabile la diferite niveluri de tensiune: 10 kA la 550 V c.a., 30 kA la 400/415 V c.a. 30 kA la 380 V c.a., 20 kA la 440 V c.a. și până la 100 kA la tensiuni mai mici de 220-240 V c.a. În rețelele de curent continuu, are o valoare de 10 kA la 125 V c.c. și, de asemenea, 10 kA la 250 V c.c., ceea ce permite o gamă largă de aplicații. Tensiunea nominală de izolare (Ui) este de 690 V c.a. 50/60 Hz conform IEC 60947-2, în timp ce tensiunea nominală de impuls (Uimp) este de 6 kV. Din punct de vedere tehnologic, dispozitivul este echipat cu o unitate de declanșare de tip TM-D, care funcționează utilizând tehnologia termomagnetică. Această soluție oferă protecție dublă: pe de o parte, protecție la suprasarcină și, pe de altă parte, protecție la scurtcircuit. Setarea nominală a unității de declanșare este de 50 A la 50 °C. Disjunctorul este, de asemenea, adecvat pentru deconectare în conformitate cu standardul IEC 60947-2, ceea ce sporește versatilitatea dispozitivului. Categoria de utilizare este de tip „A”, ceea ce înseamnă utilizare generală. În ceea ce privește gradul de poluare, acesta are o clasificare de 3 conform standardelor IEC 60664-1 și IEC 947-1. Întrerupătorul Schneider Electric EZC100H3050 are un design compact, cu dimensiuni fizice de 130 mm înălțime, 75 mm lățime și 60 mm adâncime. Modul de comutare este de tip comutator basculant, modul de montare este fix, iar instalarea se face pe o placă de montare posterioară. Conexiunile sunt situate în partea inferioară și superioară a panoului frontal, cu un pas de conexiune de 25 mm. Durata sa de viață mecanică este de 13.000 de cicluri, ceea ce garantează o funcționare fiabilă pe termen lung. Produsul are un grad de protecție IP20 conform IEC 60529 și rezistență la impact IK07 conform IEC 62262. Intervalul de temperatură de funcționare este extrem de larg, de la -25 °C la +70 °C, în timp ce intervalul de temperatură de depozitare este de la -35 °C la +85 °C, ceea ce permite utilizarea sa într-o varietate de condiții climatice. Întrerupătorul EasyPact EZC100H3050 este conform cu o serie de standarde internaționale, inclusiv JIS C8201-2-2, EN/IEC 60947-1, GB/T 14048.2 și EN/IEC 60947-2.
Schneider Electric EasyPact EZC - Date tehnice EZC100H3050
Caracteristici principale
Familia de produse: EasyPact
Tipul produsului: Întrerupător de circuit
Denumire scurtă a dispozitivului: Easypact EZC100H
Denumirea întrerupătorului de circuit: Easypact EZC100H
Domeniu de aplicare: Distribuție
Descrierea polilor: 3P
Poli protejați: 3t
Caracteristici electrice
Tip rețea: CA, CC
Frecvență rețea: 50/60 Hz
Curent nominal [In]: 50 A (la 40 °C)
Tensiune nominală de izolație [Ui]: 690 V AC 50/60 Hz (conform IEC 60947-2)
Tensiune nominală de impuls [Uimp]: 6 kV (conform IEC 60947-2)
Tensiune nominală de funcționare [Ue]: 550 V c.a. 50/60 Hz (conform IEC 60947-2), 250 V c.c. (conform IEC 60947-2)
Capacitate de întrerupere
Cod capacitate de întrerupere: H
Capacitate maximă de întrerupere [Icu]:
- 10 kA 125 V c.c. 1P (conform IEC 60947-2)
- 10 kA 250 V c.c. 2P (conform IEC 60947-2)
- 10 kA 550 V c.a. 50/60 Hz (conform IEC 60947-2)
- 100 kA 110...130 V AC 50/60 Hz (conform IEC 60947-2)
- 100 kA 220...240 V c.a. 50/60 Hz (conform IEC 60947-2) - 20 kA 440 V c.a. 50/60 Hz (conform IEC 60947-2) - 30 kA 380 V c.a. 50/60 Hz (conform IEC 60947-2) - 30 kA 400...415 V CA 50/60 Hz (conform IEC 60947-2)- 15 kA 380 V CA 50/60 Hz (conform IEC 60947-2) - 5 kA 125 V CC (conform IEC 60947-2)- 5 kA 250 V c.c. (conform IEC 60947-2)
- 50 kA 110/130 V c.a. 50/60 Hz (conform IEC 60947-2)
- 50 kA 220/230/240 V c.a. 50/60 Hz (conform IEC 60947-2) - 5 kA 440 V c.a. 50/60 Hz (conform IEC 60947-2) - 2,5 kA 550 V c.a. 50/60 Hz (conform IEC 60947-2) - 7,5 kA 400/415 V CA 50/60 Hz (conform IEC 60947-2) Caracteristici unitate de declanșare Da (conform IEC 60947-2)
Categorie de utilizare: Categoria A
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetic
Valoarea nominală a unității de declanșare: 50 A (la 50 °C)
Tipul de protecție: Protecție la suprasarcină, Protecție la scurtcircuit
Caracteristici fizice
Grad de contaminare: 3 (conform IEC 60664-1 și IEC 947-1)
Tip de control: Comutator basculant
Metodă de montare: Fixă
Suport de montare: Placă posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Durată de viață mecanică: 13.000 de cicluri
Distanță între conexiuni: 25 mm
Indicație locală: Indicație de contact pozitivă
Înălțime: 130 mm
Lățime: 75 mm
Adâncime: 60 mm
Condiții de mediu
Standarde: JIS C8201-2-2, EN/IEC 60947-1, GB/T 14048.2, EN/IEC 60947-2
Grad de protecție IP: IP20 (conform IEC 60529)
Grad de rezistență la impact IK: IK07 (conform IEC 62262)
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -35...85 °C
