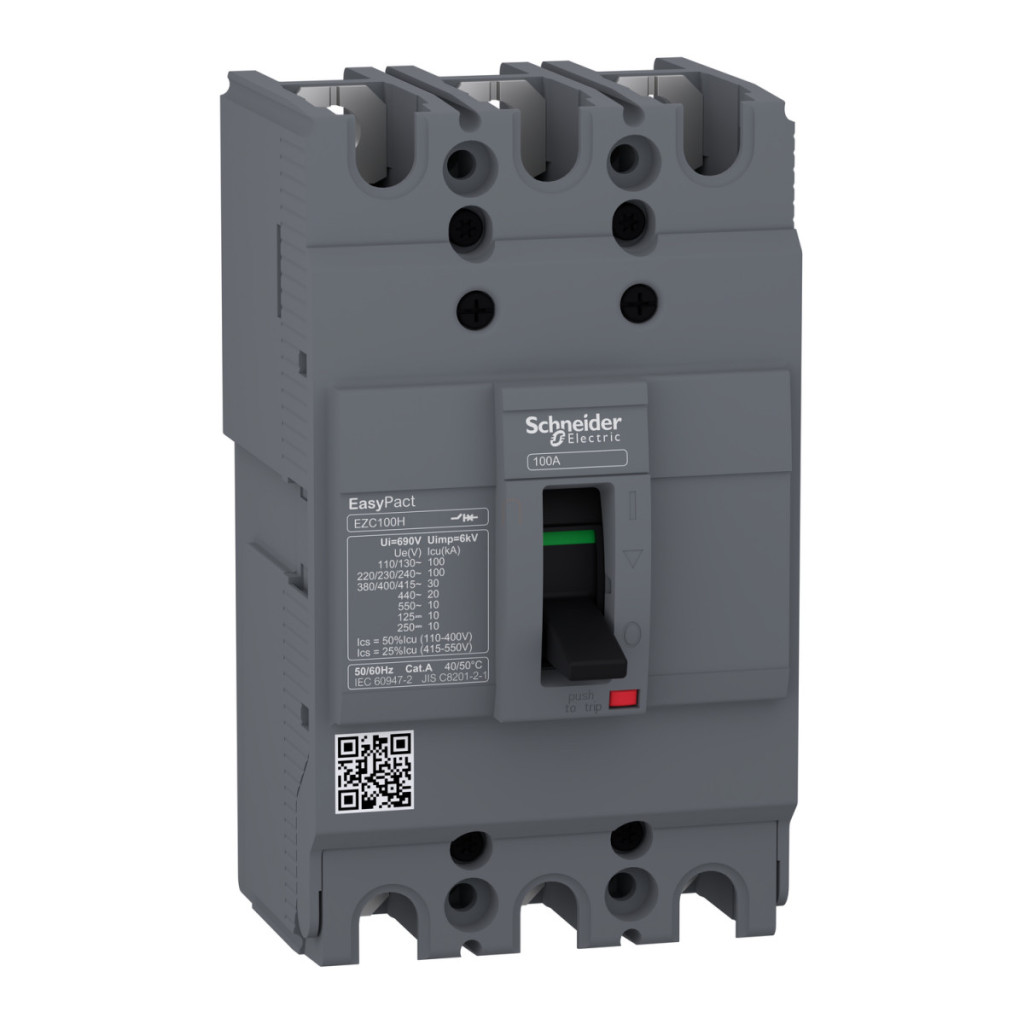

Întrerupătorul Schneider Electric EasyPact EZC100H3063 este un întrerupător compact de înaltă calitate, cu 3 poli, care oferă protecție fiabilă pentru rețelele electrice. Acest produs face parte din gama Schneider Electric EasyPact, care oferă performanță profesională și siguranță pentru sistemele electrice la un preț accesibil. Modelul EZC100H3063 are un curent nominal de 63 A și este ideal pentru instalarea în rețelele de distribuție. Întrerupătorul poate fi utilizat atât în rețelele de curent alternativ, cât și în cele de curent continuu, oferind o gamă largă de aplicații. Funcționează la o frecvență de rețea de 50/60 Hz, ceea ce îl face compatibil cu majoritatea sistemelor electrice din întreaga lume. Întrerupătorul are un cod de capacitate de întrerupere H, ceea ce înseamnă o capacitate de întrerupere de 30 kA la 380-400 V c.a., oferind o protecție adecvată chiar și împotriva curenților de scurtcircuit mai mari. Caracteristicile speciale ale produsului includ protecția la suprasarcină și protecția la scurtcircuit, care sunt asigurate de unitatea de declanșare termomagnetică TM-D încorporată. Întrerupătorul are o tensiune nominală de izolare de 690 V c.a. și o tensiune nominală de rezistență la impulsuri de 6 kV, în conformitate cu IEC 60947-2. EZC100H3063 poate fi utilizat la diferite tensiuni de funcționare: 550 V c.a. și 250 V c.c. conform IEC 60947-2. Are valori remarcabile ale capacității de întrerupere la diferite niveluri de tensiune, de exemplu 100 kA la 110-130 V c.a., 50 kA la 220-240 V c.a. și 10 kA la 250 V c.c. Valorile nominale ale capacității de întrerupere (Ics) sunt, de asemenea, ridicate: 50 kA la 110-130 V c.a., 25 kA la 220-240 V c.a. și 15 kA la 380-400 V c.a. Caracteristicile fizice ale întrerupătorului sunt, de asemenea, demne de remarcat: are o înălțime de 130 mm, o lățime de 75 mm și o adâncime de 60 mm, astfel încât dimensiunile sale compacte îi permit să se potrivească cu ușurință în majoritatea dulapurilor de distribuție. Opțiunea de montare și demontare frontală și metoda de montare fixă sporesc și mai mult flexibilitatea instalării. Maneta de comandă este ușor de utilizat, iar indicarea pozitivă a contactului face ca starea întrerupătorului să fie imediat vizibilă. Pasul de conectare este de 25 mm, ceea ce facilitează cablarea și întreținerea. Întrerupătorul EZC100H3063 funcționează în mod fiabil în diverse condiții de mediu. Gradul de protecție IP20 oferă o protecție adecvată împotriva degetelor și obiectelor mici, în timp ce gradul de rezistență la impact IK07 garantează protecția mecanică. Produsul poate fi utilizat într-un interval larg de temperaturi de funcționare: de la -25 °C la +70 °C, iar temperatura de depozitare poate fi între -35 °C și +85 °C. Durata de viață mecanică este de 13.000 de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung. Gradul de poluare este 3, ceea ce înseamnă că întrerupătorul poate fi utilizat și în medii industriale.
Date tehnice EasyPact EZC100H3063
Caracteristici generale
Familia de produse: EasyPact
Tipul produsului: Întrerupător de circuit
Denumire scurtă a dispozitivului: Easypact EZC100H
Denumirea întrerupătorului de circuit: Easypact EZC100H
Domeniu de aplicare: Distribuție
Descrierea polilor: 3P
Poli protejați: 3t
Caracteristici electrice
Tip rețea: CA, CC
Frecvența rețelei: 50/60 Hz
Curent nominal [In]: 63 A (la 40 °C)
Tensiune nominală de izolare [Ui]: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-2
Tensiune nominală de funcționare [Ue]: 550 V c.a. 50/60 Hz și 250 V c.c. conform IEC 60947-2
Capacitate de întrerupere
Cod capacitate de întrerupere: H
Capacitate de întrerupere (Icu):
10 kA la 125 V c.c. 1P conform IEC 60947-2
10 kA la 250 V c.c. 2P conform IEC 60947-2
10 kA la 550 V c.a. 50/60 Hz conform IEC 60947-2
100 kA 110...130 V c.a. 50/60 Hz conform IEC 60947-2
20 kA 440 V c.a. 50/60 Hz conform IEC 60947-2
50 kA 220...240 V c.a. 50/60 Hz conform IEC 60947-2
30 kA 380...400 V c.a. 50/60 Hz conform IEC 60947-2
30 kA 415 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate nominală de întrerupere [Ics]:
5 kA la 125 V c.c. conform IEC 60947-2
5 kA la 250 V c.c. conform IEC 60947-2
5 kA la 440 V c.a. 50/60 Hz conform IEC 60947-2
2,5 kA la 550 V c.a. 50/60 Hz conform IEC 60947-2
15 kA la 380...400 V c.a. 50/60 Hz conform IEC 60947-2
25 kA 220...240 V c.a. 50/60 Hz conform IEC 60947-2
50 kA 110...130 V c.a. 50/60 Hz conform IEC 60947-2
7,5 kA 415 V c.a. 50/60 Hz conform IEC 60947-2
Funcții de protecție
Adecvare pentru izolare: Da, conform IEC 60947-2
Categorie de utilizare: Categoria A
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetică
Curent nominal al unității de declanșare: 63 A la 50 °C
Tip de protecție: Protecție la scurtcircuit, protecție la suprasarcină
Caracteristici mecanice
Tip de control: Comutator
Metodă de montare: Fixă
Suprafață de montare: Panou posterior
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Durată de viață mecanică: 13.000 de cicluri
Pas de conectare: 25 mm
Indicație locală: Indicație de contact pozitivă
Dimensiuni
Înălțime: 130 mm
Lățime: 75 mm
Adâncime: 60 mm
Caracteristici de mediu
Standarde: GB/T 14048.2, EN/IEC 60947-1, JIS C8201-2-2, EN/IEC 60947-2
Grad de protecție IP: IP20 conform IEC 60529
Grad de protecție IK: IK07 conform EN 50102
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -35...85 °C
Grad de poluare: 3 conform IEC 60947
