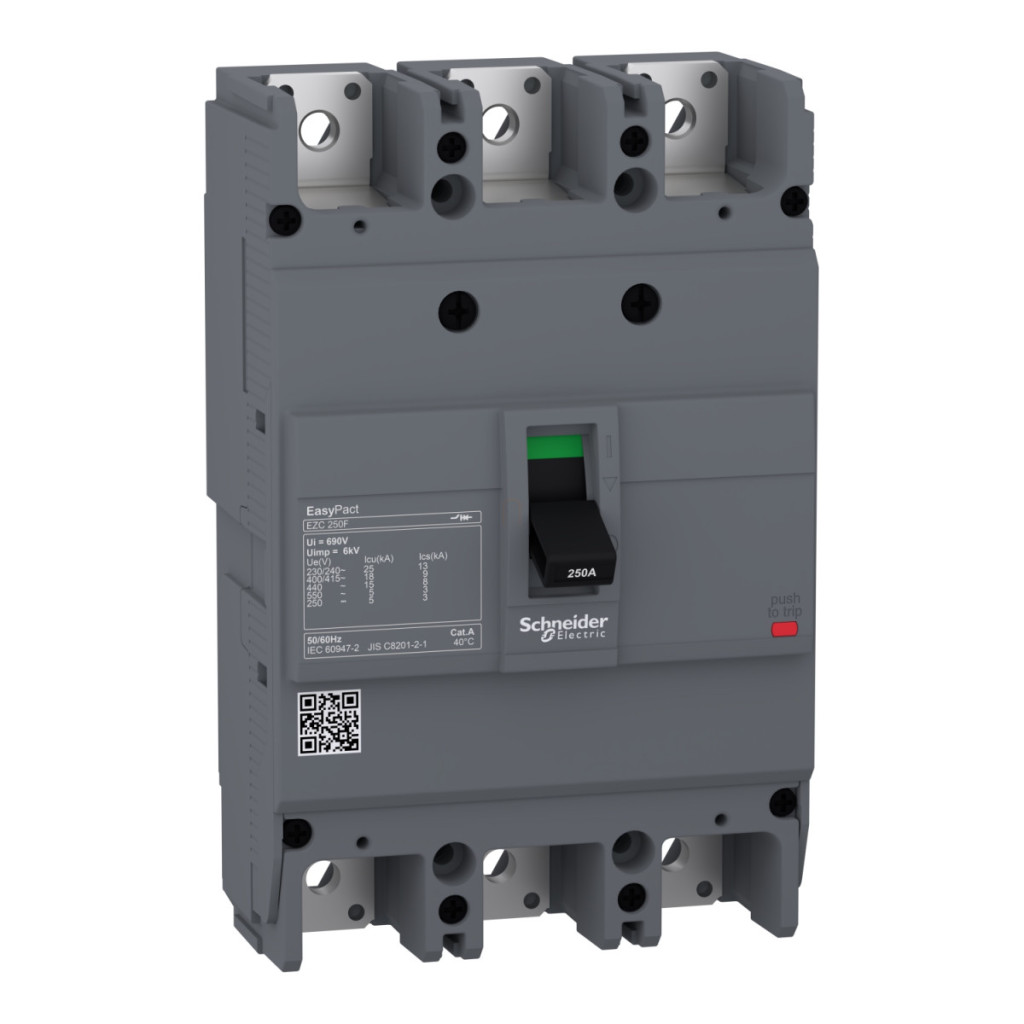

Întrerupătorul miniatural Schneider Electric EasyPact EZC250F3125 oferă protecție fiabilă pentru rețelele de distribuție electrică împotriva suprasarcinii și scurtcircuitelor. Acest întrerupător cu 3 poli și declanșare termomagnetică este alegerea ideală pentru instalațiile industriale și comerciale unde este necesar un nivel ridicat de siguranță operațională și protecție precisă. Întrerupătorul EZC250F3125 are un curent nominal de 125 A (măsurat la 40 °C) și un curent nominal de 125 A (măsurat la 50 °C) pentru unitatea de declanșare. Capacitatea sa de întrerupere de clasa F oferă protecție într-o gamă largă de tensiuni: 15 kA Icu pe rețele de 400-415 V c.a., 18 kA Icu pe 380 V c.a., 10 kA Icu pe 440 V c.a. și 25 kA Icu pe 110-130 V și 220-240 V c.a. Poate fi utilizat și pentru rețele de curent continuu, unde are o capacitate de rupere de 5 kA la 125 V c.c. (1P) și 250 V c.c. (2P). Tensiunea nominală de funcționare poate varia între 550 V c.a. (50/60 Hz) și 250 V c.c., tensiunea de izolare este de 690 V c.a., iar tensiunea de impuls suportată este de 6 kV, conform standardului IEC 60947-2. Întrerupătorul are un comutator basculant și o indicație de contact pozitivă pentru identificarea ușoară a stării. Este fixat, montat în spate, cu conexiuni situate în față, atât în partea inferioară, cât și în partea superioară. Durata de viață mecanică a dispozitivului este de 10.000 de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung. Distanța de conectare este de 35 mm, ceea ce permite montarea pe șine standard. Întrerupătorul EZC250F3125 are un grad de protecție IP20 conform IEC 60529 și un grad de rezistență la impact IK07 conform IEC 62262. Poate fi utilizat într-un interval larg de temperaturi (-25...+70 °C), fiind potrivit pentru instalarea în diverse condiții de mediu. Dimensiunile sale sunt compacte: 165 mm înălțime, 105 mm lățime și 60 mm adâncime, oferind o soluție de economisire a spațiului pentru utilizarea în dulapuri de distribuție. Are un grad de poluare de 3 în conformitate cu IEC 60664-1 și IEC 947-1, ceea ce garantează o funcționare sigură chiar și în medii industriale. Întrerupătorul EZC250F3125 este conform cu cele mai importante standarde internaționale, inclusiv EN/IEC 60947-2, GB/T 14048.2 și EN/IEC 60947-1, ceea ce îl face o soluție aplicabilă la nivel global. Acesta permite izolarea în conformitate cu standardul IEC 60947-2 și are o categorie de utilizare A. Dispozitivul nu include protecție împotriva defectelor la pământ sau protecție a conductorului neutru; acestea trebuie furnizate de componente suplimentare, dacă este necesar.
Date tehnice Schneider Electric EasyPact EZC
Caracteristici generale
Familia de produse: EasyPact
Tipul produsului: Întrerupător automat miniatural
Denumirea scurtă a dispozitivului: Easypact EZC250F
Denumirea întrerupătorului automat miniatural: Easypact EZC250F
Aplicația dispozitivului: Distribuție
Descrierea polilor: 3P
Poli protejați: 3t
Caracteristici electrice
Tipul rețelei: CC, AC
Frecvența rețelei: 50/60 Hz
Curent nominal [In]: 125 A la 40 °C
Tensiune nominală de izolare [Ui]: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV conform IEC 60947-2
Tensiune nominală de funcționare [Ue]: 550 V c.a. 50/60 Hz conform IEC 60947-2
250 V c.c. conform IEC 60947-2
Capacitate de întrerupere
Cod capacitate de întrerupere: F
Capacitate de întrerupere: 10 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
15 kA Icu 400...415 V c.a. 50/60 Hz conform IEC 60947-2
18 kA Icu 380 V c.a. 50/60 Hz conform IEC 60947-2
25 kA Icu 110...130 V CA 50/60 Hz conform IEC 60947-2
25 kA Icu 220...240 V CA 50/60 Hz conform IEC 60947-2
5 kA Icu 125 V CC 1P conform IEC 60947-2
5 kA Icu 250 V DC 2P conform IEC 60947-2
5 kA Icu 550 V AC 50/60 Hz conform IEC 60947-2
Capacitate nominală de întrerupere [Ics]: 9 kA 380 V AC 50/60 Hz conform IEC 60947-2
12,5 kA 110/130 V CA 50/60 Hz conform IEC 60947-2
12,5 kA 220/230/240 V CA 50/60 Hz conform IEC 60947-2
2,5 kA 125 V CC conform IEC 60947-2
2,5 kA 250 V c.c. conform IEC 60947-2
2,5 kA 550 V c.a. 50/60 Hz conform IEC 60947-2
9 kA 400/415 V c.a. 50/60 Hz conform IEC 60947-2
7,5 kA 440 V c.a. 50/60 Hz conform IEC 60947-2
Caracteristici de funcționare
Adecvare pentru izolare: Da, conform IEC 60947-2
Categorie de utilizare: Categoria A
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare:Termomagnetică Curent nominal al dispozitivului de declanșare: 125 A la 50 °C Tip de protecție: Protecție la suprasarcină, protecție la scurtcircuit Grad de contaminare: 3 conform IEC 60664-1, 3 conform IEC 947-1
Caracteristici mecanice
Tip de control: Comutator basculant
Metodă de montare: Fixă
Suport de montare: Placă posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Față
Durată de viață mecanică: 10.000 de cicluri
Distanță de conectare: 35 mm
Indicație locală: Indicare contact pozitiv
Setare protecție conductor zero: Fără protecție
Protecție împotriva defectelor la pământ: Fără
Dimensiuni
Înălțime: 165 mm
Lățime: 105 mm
Adâncime: 60 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2, GB/T 14048.2, EN/IEC 60947-1
Grad de protecție IP: IP20 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -35...85 °C
