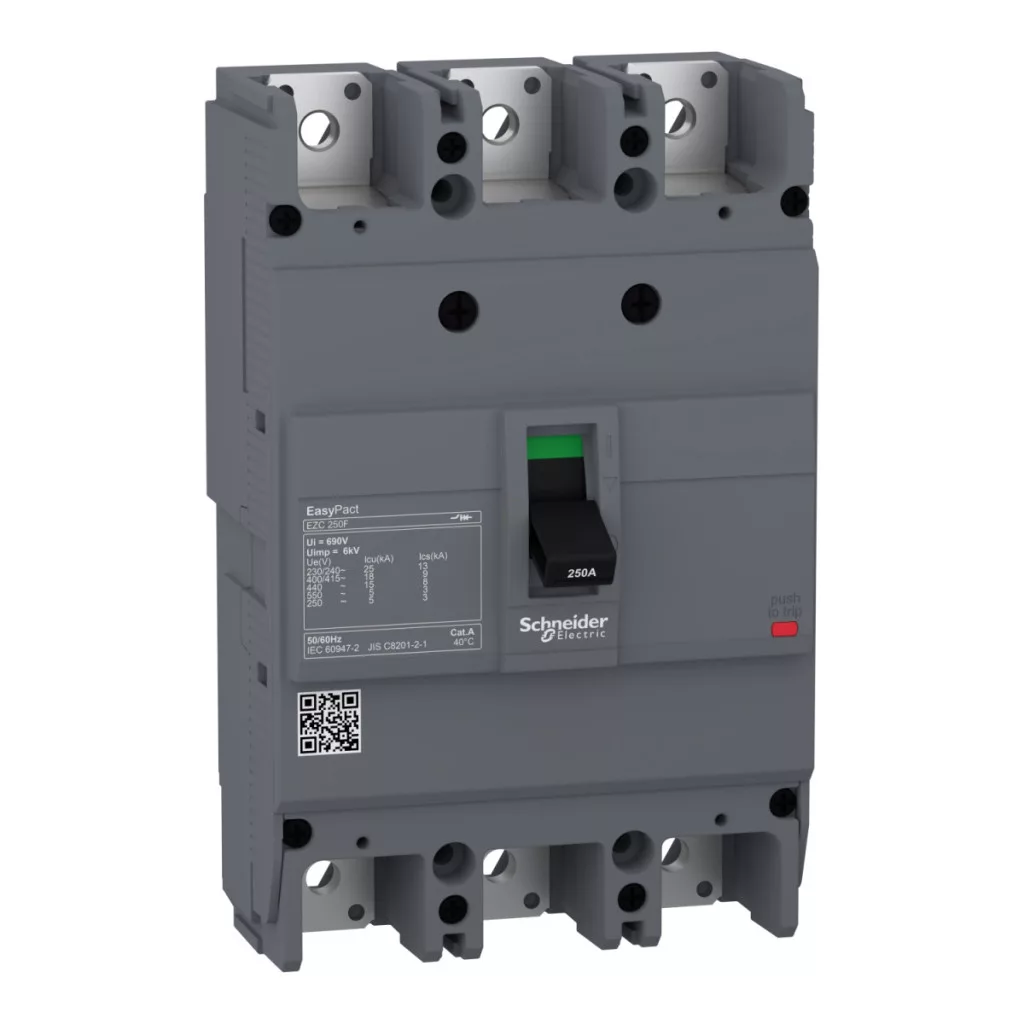

Întrerupătorul Schneider Electric EasyPact EZC250F3175 este un dispozitiv profesional de protecție a circuitului, potrivit în special pentru utilizarea în rețelele de distribuție. Acest întrerupător compact, cu 3 poli, oferă protecție fiabilă împotriva suprasarcinii și scurtcircuitelor, fiind alegerea ideală pentru instalațiile industriale și comerciale care necesită un nivel ridicat de siguranță electrică. Modelul EZC250F3175 are un curent nominal de 175 A (măsurat la 40 °C) și este echipat cu un declanșator termomagnetic (TM-D), care oferă protecție dublă: protecție eficientă împotriva suprasarcinii și protecție instantanee împotriva scurtcircuitelor. Întrerupătorul are un cod de capacitate de întrerupere F, ceea ce înseamnă 15 kA Icu la 400-415 V c.a. (50/60 Hz) și 18 kA la 380 V c.a., asigurând o funcționare fiabilă la diferite niveluri de tensiune. La tensiuni mai mici (110-240 V c.a.), acesta oferă o capacitate de întrerupere de până la 25 kA, în timp ce în aplicațiile c.c. are o valoare de 5 kA la 125 V pentru 1P și 250 V pentru 2P. Tensiunea nominală de funcționare poate fi de până la 550 V c.a., iar tensiunea de izolare este de 690 V c.a. Întrerupătorul este, de asemenea, adecvat pentru izolare (izolație) în conformitate cu IEC 60947-2, ceea ce reprezintă un aspect important pentru efectuarea în siguranță a lucrărilor de întreținere și service. Tipul de control este comutator, ceea ce permite o operare simplă și intuitivă. Dispozitivul are o indicație de contact pozitivă, astfel încât starea întrerupătorului de circuit este clară pentru utilizator. EZC250F3175 are o metodă de montare fixă și poate fi montat pe panoul din spate. Atât conexiunile superioare, cât și cele inferioare sunt frontale, ceea ce facilitează instalarea și cablarea. Dimensiunile sale sunt compacte: 165 mm înălțime, 105 mm lățime și 60 mm adâncime, ceea ce facilitează instalarea cu economie de spațiu. Distanța de conectare este de 35 mm. Întrerupătorul are un grad de protecție IP20 conform IEC 60529 și o rezistență la impact mecanic de IK07 conform IEC 62262. Gama largă de temperaturi de funcționare (-25 °C până la +70 °C) permite utilizarea acestuia într-o varietate de medii. Durata sa de viață mecanică este de 10.000 de cicluri, ceea ce garantează o funcționare fiabilă pe termen lung. EZC250F3175 este conform cu numeroase standarde internaționale, inclusiv EN/IEC 60947-1, EN/IEC 60947-2, GB/T 14048.2 și JIS C8201-2-2, fiind astfel adecvat pentru utilizarea în sisteme electrice din întreaga lume.
Schneider Electric EasyPact EZC - Date tehnice EZC250F3175
Caracteristici principale
Familia de produse: EasyPact
Tipul produsului: Întrerupător de circuit
Denumire scurtă a dispozitivului: Easypact EZC250F
Denumirea întrerupătorului de circuit: Easypact EZC250F
Domeniu de aplicare: Distribuție
Descrierea polilor: 3P
Descrierea polilor protejați: 3t
Caracteristici electrice
Tipul rețelei: CC, AC
Frecvența rețelei: 50/60 Hz
Curent nominal [In]: 175 A la 40 °C
Tensiune nominală de izolație [Ui]: 690 V AC 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-2
Tensiune nominală de funcționare [Ue]: 550 V c.a. 50/60 Hz conform IEC 60947-2, 250 V c.c. conform IEC 60947-2
Cod capacitate de rupere: F
Capacitate de rupere: 10 kA Icu la 440 V c.a. 50/60 Hz, 15 kA Icu la 400...415 V c.a. 50/60 Hz, 18 kA Icu la 380 V c.a. 50/60 Hz, 25 kA Icu la 110...130 V c.a. și 220...240 V c.a. la 50/60 Hz, 5 kA Icu la 125 V c.c. 1P, 250 V c.c. 2P și 550 V c.a. la 50/60 Hz
Capacitate nominală de întrerupere [Ics]: 9 kA la 380 V c.a. și 400/415 V c.a. 50/60 Hz, 12,5 kA la 110/130 V c.a. și 220/230/240 V c.a. 50/60 Hz, 2,5 kA la 125 V c.c., 250 V c.c. și 550 V c.a. la 50/60 Hz, 7,5 kA la 440 V c.a. la 50/60 Hz
Caracteristici de funcționare
Adecvare pentru izolare:Da, conform IEC 60947-2
Categorie de utilizare: Categoria A
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare:Termomagnetică Valoarea nominală a unității de declanșare: 175 A la 50 °C Tipul de protecție: Protecție la scurtcircuit, protecție la suprasarcină Gradul de contaminare: 3 conform IEC 60664-1, 3 conform IEC 947-1
Caracteristici fizice
Tip de control: Comutator (pârghie comutatoare)
Metodă de montare: Fixă
Suprafață de montare: Spate
Conexiune superioară: Față
Conexiune inferioară: Frontală
Durată de viață mecanică: 10.000 de cicluri
Distanță de conectare: 35 mm
Indicație locală: Indicare contact pozitiv
Setare protecție fir neutru: Fără protecție
Protecție defect la pământ: Niciuna
Înălțime: 165 mm
Lățime: 105 mm
Adâncime: 60 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-1, GB/T 14048.2, EN/IEC 60947-2, JIS C8201-2-2
Grad de protecție IP: IP20 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25 până la 70 °C
Temperatura ambiantă în timpul depozitării: -35 până la 85 °C
