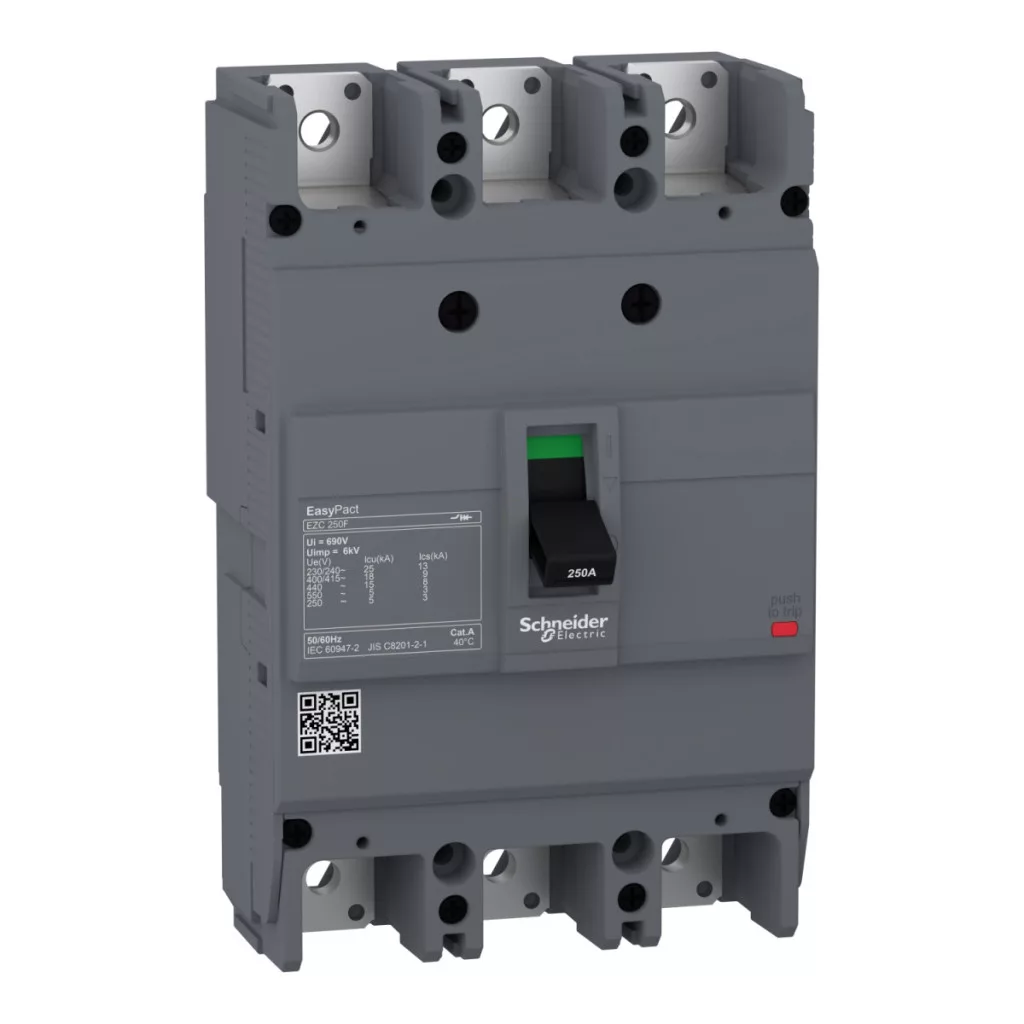

Întrerupătorul compact Schneider Electric EasyPact EZC seria EZC250F3250 este un dispozitiv versatil de protecție electrică pentru sisteme de distribuție. Acest întrerupător de circuit cu 3 poli și un curent nominal de 250 amperi oferă o protecție eficientă și fiabilă împotriva suprasarcinii și scurtcircuitelor în diverse aplicații industriale și comerciale. EZC250F3250 are parametri tehnici excelenți care garantează performanțe remarcabile. Întrerupătorul are o capacitate de întrerupere (Icu) de 15 kA la 400-415 V c.a., ceea ce asigură o protecție adecvată a echipamentului chiar și în cazul unor curenți de scurtcircuit semnificativi. Dispozitivul este compatibil cu o frecvență de rețea de 50/60 Hz, are o clasificare de categoria A și este adecvat pentru izolare în conformitate cu IEC 60947-2. Unitatea de declanșare termomagnetică TM-D are atât protecție la suprasarcină, cât și la scurtcircuit, cu un curent nominal de 250 A la o temperatură ambiantă de 50 °C. Dispozitivul are o tensiune nominală de izolare (Ui) de 690 V c.a. și o tensiune nominală de rezistență la impulsuri (Uimp) de 6 kV, conform IEC 60947-2. Întrerupătorul poate fi utilizat într-o varietate de aplicații datorită tensiunii nominale de funcționare (Ue) de 550 V c.a. în rețelele c.a. și compatibilității sale de 250 V c.c. în rețelele c.c. Codul său de capacitate de întrerupere este F, ceea ce indică faptul că are capacități de întrerupere diferite la niveluri de tensiune diferite: 10 kA Icu la 440 V c.a., 18 kA Icu la 380 V c.a. și până la 25 kA Icu în intervalul 220-240 V c.a. Valorile Ics (capacitate nominală de rupere) variază în consecință: 7,5 kA la 440 V c.a., 9 kA la 380 V c.a. și 400-415 V c.a. și 12,5 kA în intervalul 220-240 V c.a. Dispozitivul poate fi utilizat și în rețele de curent continuu, cu o valoare Icu de 5 kA la 125 V c.c. (1P) și 250 V c.c. (2P) și o valoare Ics de 2,5 kA la aceleași niveluri de tensiune. Disjunctorul are un grad de poluare de 3 conform IEC 60664-1 și IEC 947-1, ceea ce înseamnă că funcționează în mod fiabil chiar și în medii industriale. Schneider Electric EZC250F3250 are un design compact, cu dimensiuni de 165 mm înălțime, 105 mm lățime și 60 mm adâncime, permițând instalarea în dulapuri de distribuție cu economie de spațiu. Dispozitivul este fix, montat în spate și are conexiuni frontale atât în partea superioară, cât și în partea inferioară. Distanța de conectare este de 35 mm. Dispozitivul are o durată de viață mecanică de 10.000 de cicluri și dispune de indicare pozitivă a contactului. Tipul comutatorului este basculant, ceea ce permite o operare simplă și rapidă. Gradul său de protecție este IP20 conform IEC 60529, iar rezistența la impact este IK07 conform IEC 62262. Intervalul de temperatură de funcționare al întrerupătorului este de -25...70 °C, iar intervalul de temperatură de depozitare este de -35...85 °C, ceea ce asigură o aplicabilitate largă în diverse condiții de mediu.
Schneider Electric EasyPact EZC - EZC250F3250 -EZC250F 3P 18kA/400V întrerupător de circuit 250A date tehnice
Caracteristici generale
Familia de produse: EasyPact
Tipul produsului: Întrerupător
Denumirea scurtă a dispozitivului: Easypact EZC250F
Denumirea întrerupătorului: Easypact EZC250F
Aplicația dispozitivului: Distribuție
Caracteristici electrice
Descrierea polului: 3P
Descrierea polului protejat: 3t
Tipul rețelei: CA, CC
Frecvența rețelei: 50/60 Hz
[In] curent nominal: 250 A (la 40 °C)
[Ui] tensiune nominală de izolare: 690 V AC 50/60 Hz (conform IEC 60947-2)
[Uimp] tensiune nominală de impuls rezistentă: 6 kV (conform IEC 60947-2)
[Ue] tensiune nominală de funcționare: 550 V AC 50/60 Hz (conform IEC 60947-2), 250 V c.c. (conform IEC 60947-2)
Cod capacitate de rupere: F
Capacitate de rupere:
10 kA Icu 440 V c.a. 50/60 Hz (conform IEC 60947-2)
15 kA Icu 400...415 V c.a. 50/60 Hz (conform IEC 60947-2) 18 kA Icu 380 V c.a. 50/60 Hz (conform IEC 60947-2) 25 kA Icu 110...130 V CA 50/60 Hz (conform IEC 60947-2) 25 kA Icu 220...240 V CA 50/60 Hz (conform IEC 60947-2) 5 kA Icu 125 V DC 1P (conform IEC 60947-2) 5 kA Icu 250 V DC 2P (conform IEC 60947-2) 5 kA Icu 550 V AC 50/60 Hz (conform IEC 60947-2)
[Ics] capacitate nominală de întrerupere în funcționare:
9 kA 380 V c.a. 50/60 Hz (conform IEC 60947-2) 12,5 kA 110/130 V c.a. 50/60 Hz (conform IEC 60947-2) 12,5 kA 220/230/240 V c.a. 50/60 Hz (conform IEC 60947-2) 2,5 kA 125 V c.c. (conform IEC 60947-2) 2,5 kA 250 V c.c. (conform IEC 60947-2) 2,5 kA 550 V c.a. 50/60 Hz (conform IEC 60947-2) 9 kA 400/415 V c.a. 50/60 Hz (conform IEC 60947-2) 7,5 kA 440 V c.a. 50/60 Hz (conform IEC 60947-2)
Adecvarea izolației: Da (conform IEC 60947-2)
Categorie de utilizare:Categoria A
Unitate de declanșare
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetică
Valoarea nominală a unității de declanșare: 250 A (la 50 °C)
Tip de protecție: Protecție la suprasarcină, protecție la scurtcircuit
Date suplimentare
Grad de contaminare: 3 (conform IEC 60664-1), 3 (conform IEC 947-1)
Tip de control: Pârghie
Metodă de montare: Fixă
Suport de montare: Placă posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Durată de viață mecanică: 10.000 de cicluri
Distanță de conectare: 35 mm
Indicație locală: Indicare contact pozitiv
Setare protecție neutru: Fără protecție
Protecție defect la pământ: Fără
Înălțime: 165 mm
Lățime: 105 mm
Adâncime: 60 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2, GB/T 14048.2, EN/IEC 60947-1
Grad de protecție IP: IP20 (conform IEC 60529)
Grad de protecție IK: IK07 (conform IEC 62262)
Temperatura aerului ambiant în timpul funcționării: -25...70 °C
Temperatura aerului ambiant în timpul depozitării: -35...85 °C
