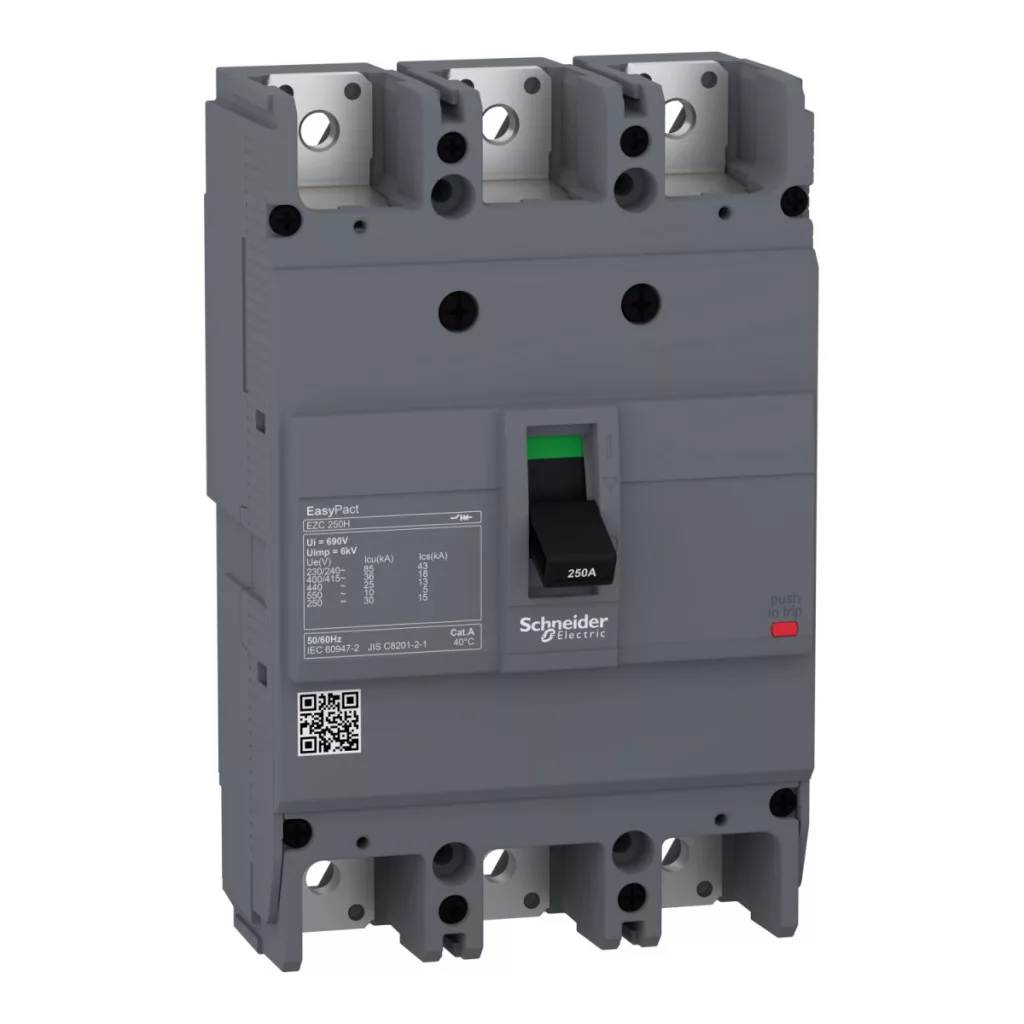

Dispozitivul de întrerupere a curentului electric din seria Schneider Electric EasyPact EZC250H oferă performanțe și fiabilitate excepționale pentru sistemele industriale și comerciale de distribuție a energiei electrice. EZC250H3225 este un întrerupător de circuit de 225 A, cu 3 poli (3P), cu declanșare termomagnetică (TM-D), ideal pentru protejarea rețelelor de distribuție electrică împotriva suprasarcinii și scurtcircuitelor. Dispozitivul are o capacitate de întrerupere remarcabilă: 36 kA la 400-415 V c.a., 25 kA la 440 V c.a. și 10 kA la 550 V c.a. Acest întrerupător, care aparține categoriei de capacitate de rupere H, este deosebit de potrivit pentru medii în care se preconizează curenți de scurtcircuit mai mari. Acesta are valori și mai impresionante în intervale de tensiune mai mici: 85 kA la 220-240 V c.a. și 85 kA la 110-130 V c.a. Poate fi utilizat și în rețelele de curent continuu, cu o capacitate de întrerupere de 30 kA (2P) la 250 V c.c. și 30 kA (1P) la 125 V c.c., ceea ce îl face flexibil pentru utilizarea într-o varietate de sisteme. Întrerupătorul Schneider Electric EZC250H3225 are dimensiuni compacte: 165 mm înălțime, 105 mm lățime și 60 mm adâncime, permițând instalarea cu economie de spațiu în dulapurile de distribuție. Dispozitivul are un mod de instalare fix, poate fi montat pe panoul frontal, iar punctele de conectare superioare și inferioare sunt accesibile din față, ceea ce facilitează foarte mult lucrările de instalare și întreținere. Pasul de conectare de 35 mm este o dimensiune standard, ceea ce îl face compatibil cu majoritatea sistemelor de distribuție. Distanța dintre orificiile de montare utilizate pentru instalare este de 35 mm pe orizontală și 126 mm pe verticală, iar pentru montare sunt necesare șuruburi M4. EZC250H3225 are un grad de protecție la atingere IP20 și rezistență la impact IK07, protejându-l de obiecte solide mai mari de 12,5 mm și de contactul accidental, precum și rezistând la posibile impacturi mecanice. Întrerupătorul poate fi utilizat într-un interval larg de temperaturi: rămâne operațional în medii de funcționare între -25 °C și +70 °C și în medii de depozitare între -35 °C și +85 °C. Durata de viață mecanică a dispozitivului este de 10.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung. Indicarea pozitivă a contactului permite verificarea vizuală clară a poziției comutatorului, ceea ce sporește siguranța funcționării. Întrerupătorul este, de asemenea, adecvat pentru izolare în conformitate cu IEC 60947-2, ceea ce sporește siguranța lucrărilor de întreținere.
Schneider Electric EasyPact EZC - EZC250H3225 -EZC250H 3P 36kA/400V întrerupător 225A date tehnice
Caracteristici principale
Familia de produse: EasyPact
Tipul produsului: Întrerupător
Denumire scurtă a dispozitivului: Easypact EZC250H
Denumirea întrerupătorului de circuit: Easypact EZC250H
Aplicație: Distribuție
Descrierea polului: 3P
Descrierea polului protejat: 3t
Parametri electrici
Tip rețea: CA, CC
Frecvența rețelei: 50/60 Hz
Curent nominal [In]: 225 A la 40 °C
Tensiune nominală de izolare [Ui]: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-2
Tensiune nominală de funcționare [Ue]: 550 V c.a. 50/60 Hz conform IEC 60947-2, 250 V c.c. conform IEC 60947-2
Capacitate de întrerupere
Cod capacitate de întrerupere: H
Capacitate de întrerupere limitată [Icu]:
10 kA Icu la 550 V c.a. 50/60 Hz conform IEC 60947-2
25 kA Icu la 440 V c.a. 50/60 Hzconform IEC 60947-2
30 kA Icu 125 V c.c. 1P conform IEC 60947-2
30 kA Icu 250 V c.c. 2P conform IEC 60947-2
36 kA Icu 380 V c.a. 50/60 Hz conform IEC 60947-2
36 kA Icu 400...415 V c.a. 50/60 Hz conform IEC 60947-2
85 kA Icu 110...130 V c.a. 50/60 Hz conform IEC 60947-2
85 kA Icu 220...240 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate de întrerupere în funcționare [Ics]:
5 kA la 550 V CA 50/60 Hz conform IEC 60947-2
15 kA la 125 V CC conform IEC 60947-2
15 kA la 250 V CC conform IEC 60947-2
18 kA la 380 V c.a. 50/60 Hz conform IEC 60947-2
18 kA la 400/415 V c.a. 50/60 Hz conform IEC 60947-2
12,5 kA 440 V c.a. 50/60 Hz conform IEC 60947-2
42,5 kA 110/130 V CA 50/60 Hz conform IEC 60947-2
42,5 kA 220/230/240 V CA 50/60 Hz conform IEC 60947-2
Protecție și control
Adecvare pentru izolare:Da, conform IEC 60947-2
Categorie de utilizare: Categoria A
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare:Termomagnetică Curent nominal al unității de declanșare: 225 A la 50 °C Tip de protecție: Protecție la suprasarcină, protecție la scurtcircuit
Grad de poluare: 3 conform IEC 60664-1, 3 conform IEC 947-1
Caracteristici suplimentare
Tip de control: Manetă de comutare
Metodă de montare: Fixă
Bază de montare: Placă posterioară
Conexiune superioară: Frontală
Conexiune inferioară: Față
Durată de viață mecanică: 10.000 de cicluri
Distanță între conexiuni: 35 mm
Indicație locală: Indicare contact pozitiv
Setare protecție zero: Fără protecție
Protecție împotriva defectelor la împământare: Niciuna
Dimensiuni
Înălțime: 165 mm
Lățime: 105 mm
Adâncime: 60 mm
Condiții de mediu
Standarde: EN/IEC 60947-2, EN/IEC 60947-1, GB/T 14048.2
Grad de protecție IP: IP20 conform IEC 60529
Grad de protecție IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25…70 °C
Temperatura ambiantă în timpul depozitării: -35…85 °C
