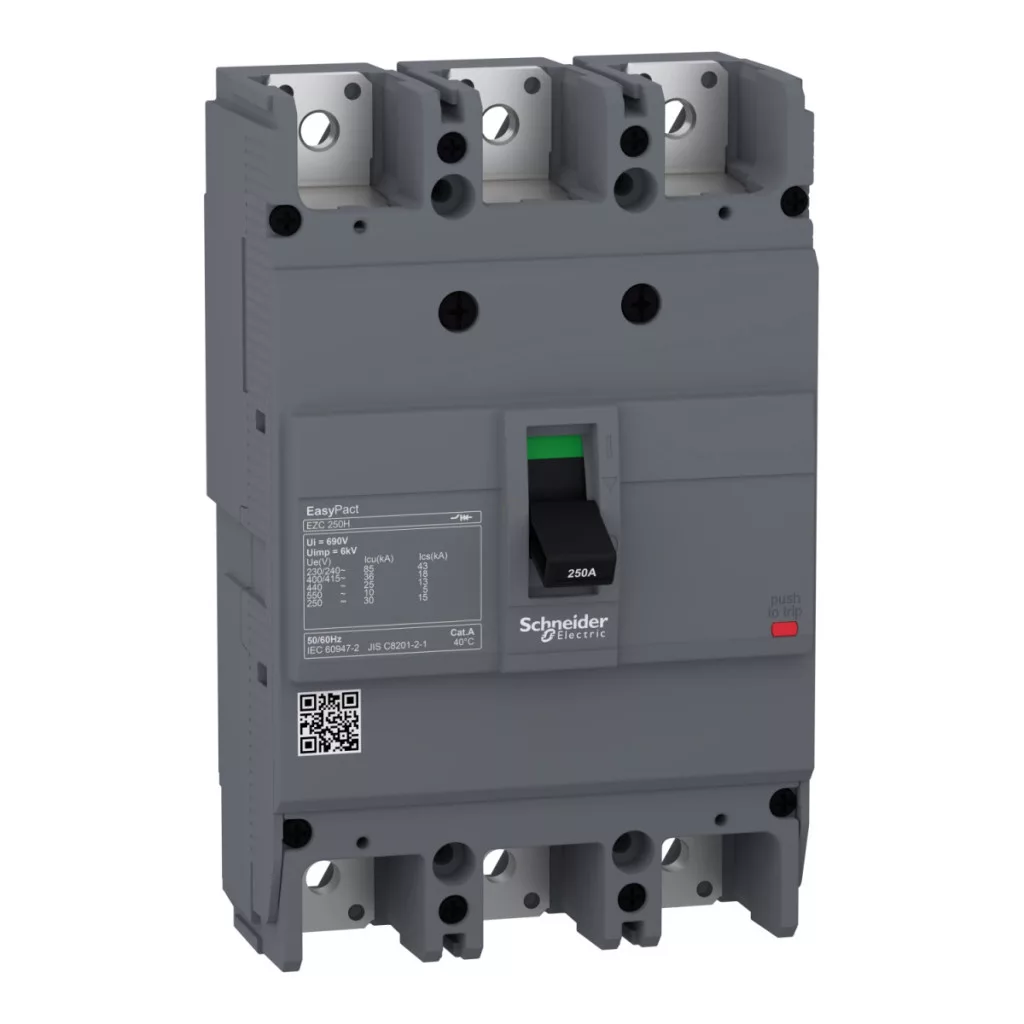

EasyPact EZC250H3250 este un întrerupător automat miniatural compact, de calitate profesională, din gama de produse Schneider Electric, conceput pentru a proteja rețelele de distribuție electrică. Acest întrerupător trifazic (3P) de 250 A este alegerea perfectă pentru aplicații industriale și comerciale în care este necesar un nivel ridicat de protecție pentru funcționarea în siguranță a sistemelor electrice. Întrerupătorul miniatural Schneider Electric EZC250H3250 se remarcă pe piață prin performanțele și versatilitatea sale excepționale. Produsul are o capacitate de întrerupere de clasă H, care oferă o protecție fiabilă, în special în cazul curenților de scurtcircuit ridicați. Valorile capacității de rupere sunt impresionante: 36 kA la 380 V c.a. și 400-415 V c.a., 25 kA la 440 V c.a. și 10 kA la 550 V c.a. Poate fi utilizat și pentru aplicații de curent continuu, unde oferă o capacitate de întrerupere de 30 kA la 125 V c.c. (1P) și 250 V c.c. (2P). Această versatilitate permite produsului să funcționeze excelent într-o varietate de sisteme electrice. Produsul este echipat cu o unitate de declanșare de tip TM-D bazată pe tehnologie termomagnetică. Această tehnologie oferă protecție atât împotriva suprasarcinii, cât și împotriva scurtcircuitului. Curentul nominal este de 250 A la o temperatură ambiantă de 40 °C, iar unitatea de declanșare funcționează, de asemenea, la 250 A la 50 °C. Tensiunea nominală de izolare este de 690 V c.a., în timp ce tensiunea nominală de funcționare este de 550 V c.a. sau 250 V c.c. Tensiunea nominală de impuls este de 6 kV conform IEC 60947-2, ceea ce asigură o protecție adecvată împotriva vârfurilor de tensiune. Produsul este, de asemenea, potrivit pentru izolare, ceea ce este important pentru lucrările de întreținere în condiții de siguranță. Caracteristicile fizice ale disjunctorului miniatural Schneider Electric EZC250H3250 sunt, de asemenea, demne de remarcat. Designul său compact (165 mm înălțime, 105 mm lățime, 60 mm adâncime) permite instalarea cu economie de spațiu în dulapurile de distribuție. Tipul de control este maneta comutatorului, metoda de montare este fixă, iar pasul de conectare este de 35 mm. Durata de viață mecanică este de 10.000 de cicluri, asigurând o utilizare pe termen lung. Produsul are protecție IP20 și rezistență la impact IK07, oferind o protecție adecvată împotriva impactului mecanic. Intervalul de temperatură de funcționare este între -25 și +70 °C, iar producătorul garantează temperaturi de depozitare între -35 și +85 °C. Toate aceste caracteristici fac din disjunctorul miniatural EZC250H3250 o alegere excelentă pentru protejarea oricărui sistem electric profesional.
Schneider Electric EasyPact EZC - Date tehnice EZC250H3250
Caracteristici generale
Familia de produse: EasyPact
Tipul produsului: Întrerupător automat miniatural
Denumirea scurtă a dispozitivului: Easypact EZC250H
Denumirea întrerupătorului automat miniatural: Easypact EZC250H
Aplicația dispozitivului: Distribuție
Descrierea polului: 3P
Descrierea polului protejat: 3t
Caracteristici electrice
Tipul rețelei: CA, CC
Frecvența rețelei: 50/60 Hz
Curent nominal [In]: 250 A la 40 °C
Tensiune nominală de izolare [Ui]: 690 V c.a. 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-2
Tensiune nominală de funcționare [Ue]: 550 V c.a. 50/60 Hz și 250 V c.c. conform IEC 60947-2
Capacitate de întrerupere
Cod capacitate de întrerupere: H
Capacitate de întrerupere:
10 kA Icu la 550 V c.a. 50/60 Hz conform IEC 60947-2
25 kA Icu la 440 V c.a. 50/60 Hz conform IEC 60947-2
30 kA Icu la 125 V c.c. 1P conform IEC 60947-2
30 kA Icu la 250 V DC 2P conform IEC 60947-2
36 kA Icu la 380 V AC 50/60 Hz conform IEC 60947-2
36 kA Icu la 400...415 V c.a. 50/60 Hz conform IEC 60947-2
85 kA Icu 110...130 V c.a. 50/60 Hz conform IEC 60947-2
85 kA Icu 220...240 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate nominală de întrerupere
Capacitate nominală de întrerupere [Ics]:
5 kA la 550 V c.a. 50/60 Hz conform IEC 60947-2
15 kA la 125 V c.c. conform IEC 60947-2
15 kA la 250 V c.c. conform IEC 60947-2
18 kA la 380 V c.a. 50/60 Hz conform IEC 60947-2
18 kA la 400/415 V c.a. 50/60 Hz conform IEC 60947-2
12,5 kA la 440 V c.a. 50/60 Hz conform IEC 60947-2
42,5 kA la 110/130 V c.a. 50/60 Hz conform IEC 60947-2
42,5 kA 220/230/240 V c.a. 50/60 Hz conform IEC 60947-2
Alte caracteristici
Adecvat pentru izolare: Da, conform IEC 60947-2
Categorie de utilizare: Categoria A
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare:Termomagnetică Valoarea nominală a dispozitivului de declanșare: 250 A la 50 °C Tipul de protecție: Protecție la suprasarcină, protecție la scurtcircuit
Grad de poluare: 3 conform IEC 60664-1 și IEC 947-1
Caracteristici mecanice
Tip de control: Manetă de comutare
Metodă de montare: Fixă
Suprafață de montare: Panou posterior
Conexiune superioară: Frontală
Conexiune inferioară: Frontală
Durată de viață mecanică: 10.000 de cicluri
Distanță între conexiuni: 35 mm
Indicație locală: Indicator de contact pozitiv
Setare protecție conductor zero: Fără protecție
Protecție împotriva defectelor la împământare: Fără
Dimensiuni
Înălțime: 165 mm
Lățime: 105 mm
Adâncime: 60 mm
Caracteristici de mediu
Standarde: EN/IEC 60947-2, EN/IEC 60947-1, GB/T 14048.2
Grad de protecție IP: IP20 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform IEC 62262
Temperatura ambiantă în timpul funcționării: -25...70 °C
Temperatura ambiantă în timpul depozitării: -35...85 °C
