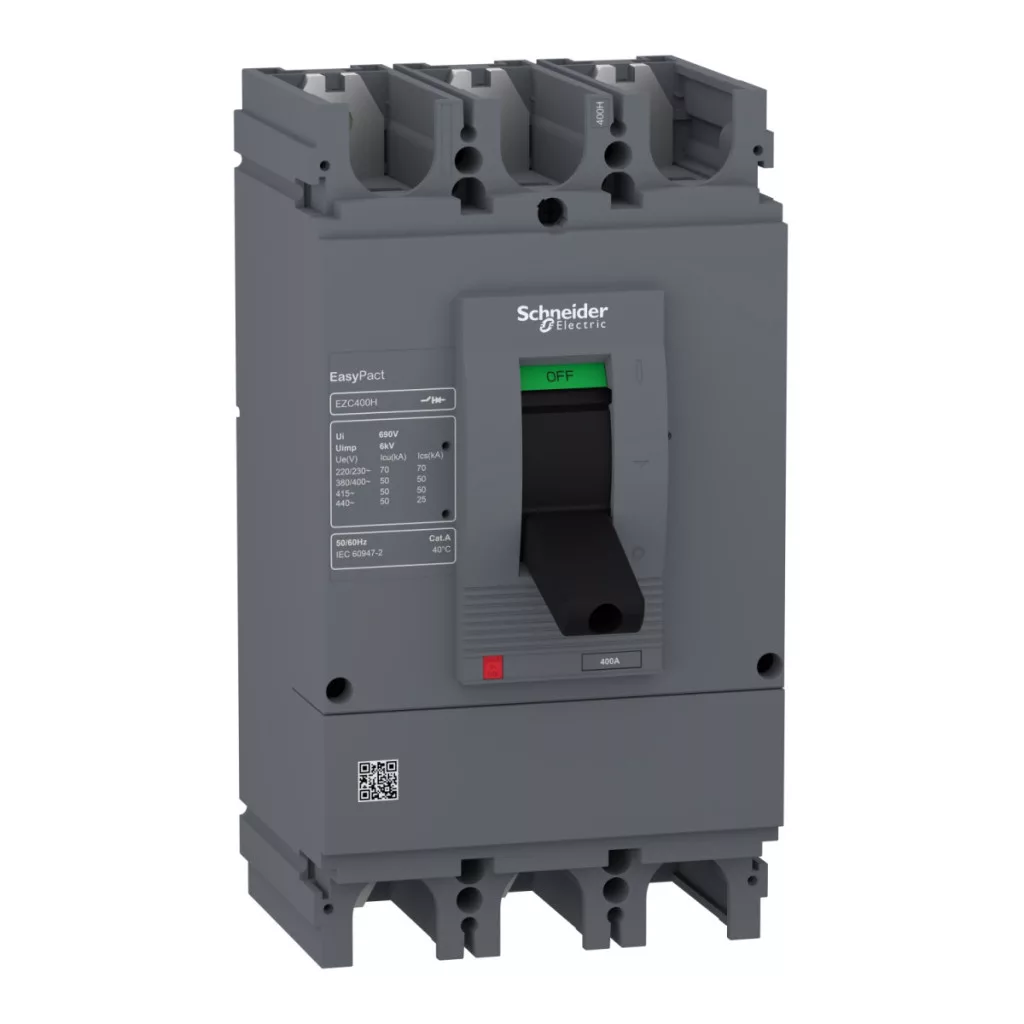

Întrerupătorul miniatural Schneider Electric Easypact EZC400H este un produs de înaltă calitate conceput pentru sisteme de distribuție, în special pentru aplicații industriale și comerciale care necesită performanțe fiabile. Întrerupătorul de tip EZC400H3400N cu un design cu 3 poli are un curent nominal de 400 A, care îndeplinește perfect cerințele de protecție ale instalațiilor care necesită curenți mari. Printre caracteristicile remarcabile ale produsului se numără capacitatea sa extrem de mare de întrerupere, care este de 50 kA Icu pe rețelele de 380 V-440 V CA 50/60 Hz și de 70 kA Icu pe rețelele de 220-240 V CA 50/60 Hz, în conformitate cu standardul IEC 60947-2. Tensiunea nominală de funcționare este de 440 V c.a. 50/60 Hz, în timp ce tensiunea de izolare poate fi de până la 690 V c.a. 50/60 Hz, ceea ce îl face potrivit pentru majoritatea mediilor industriale. Tensiunea nominală de impuls de 6 kV oferă protecție suplimentară împotriva vârfurilor de tensiune. Întrerupătorul are un cod de capacitate de întrerupere H, care indică capacitatea sa excepțională de protecție. EZC400H3400N este echipat cu un declanșator termomagnetic (tip TM-D), care oferă protecție dublă: împotriva scurtcircuitelor, pe de o parte, și împotriva suprasarcinii, pe de altă parte. Curentul nominal al declanșatorului este de 400 A la o temperatură ambiantă de 50 °C. Dispozitivul este, de asemenea, adecvat pentru izolare în conformitate cu IEC 60947-2, ceea ce sporește siguranța operațională. Acesta aparține categoriei de utilizare A, care desemnează întrerupătoarele de circuit pentru uz general. Durabilitatea sa mecanică este de 10.000 de cicluri de comutare, în timp ce durabilitatea sa electrică este de 4.000 de cicluri la 415 V CA 50/60 Hz, conform IEC 60947-2. Întrerupătorul de circuit miniatural Schneider Electric EZC400H3400N este de tip fix, acționat de o pârghie de comutare și poate fi montat pe o placă de montare posterioară. Caracteristicile sale de conectare oferă flexibilitate: atât conexiunile superioare, cât și cele inferioare sunt situate în partea frontală. Pasul de conectare este de 45 mm. Indicarea pozitivă a contactului și afișarea poziției contactului sporesc și mai mult siguranța operațională. Curentul de declanșare magnetic este de 4000 A. Produsul nu are protecție împotriva defectelor la împământare, iar setarea protecției neutre este dezactivată. Atât curentul de declanșare pe termen lung (Ir), cât și timpul de întârziere pe termen lung sunt setate la valori fixe, ceea ce simplifică utilizarea. Dispozitivul are protecție IP20 conform IEC 60529 și rezistență la impact IK07 conform EN 50102. Intervalul său de temperatură de funcționare este de -25...70 °C, iar intervalul de temperatură de depozitare este de -35...85 °C. Dimensiunile sale sunt 255 mm înălțime, 140 mm lățime și 110 mm adâncime. Întrerupătorul miniatural Schneider Electric EZC400H3400N este de culoare neagră și respectă mai multe standarde internaționale, inclusiv JIS C8201-2-2, EN/IEC 60947-2, GB/T 14048.2 și EN/IEC 60947-1.
Schneider Electric EasyPact EZC - EZC400H3400N -EZC400N 3P 50kA întrerupător TM400D 3P3D date tehnice
Caracteristici generale
Familia de produse: EasyPact
Tipul produsului: Întrerupător miniatural
Denumirea scurtă a dispozitivului: Easypact EZC400H
Denumirea întrerupătorului miniatural: Easypact EZC400H
Domeniul de aplicare: Distribuție
Caracteristici electrice
Descrierea polilor: 3P
Descrierea polilor protejați: 3t
Tipul rețelei: CA
Frecvența rețelei: 50/60 Hz
Curent nominal [In]: 400 A la 40 °C
Tensiune nominală de izolare [Ui]: 690 V AC 50/60 Hz conform IEC 60947-2
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-2
Tensiune nominală de funcționare [Ue]: 440 V c.a. 50/60 Hz conform IEC 60947-2
Capacitate de întrerupere
Cod capacitate de întrerupere: H
Capacitate de întrerupere:
50 kA Icu la 380 V CA 50/60 Hz conform IEC 60947-2
50 kA Icu la 400...415 V c.a. 50/60 Hz conform IEC 60947-2
50 kA Icu 440 V c.a. 50/60 Hz conform IEC 60947-2
70 kA Icu 220...240 V CA 50/60 Hz conform IEC 60947-2
Capacitate nominală de întrerupere [Ics]:
25 kA la 380 V c.a. 50/60 Hz conform IEC 60947-2
25 kA la 400/415 V c.a. 50/60 Hz conform IEC 60947-2
25 kA la 440 V c.a. 50/60 Hz conform IEC 60947-2
35 kA la 220/230 V CA 50/60 Hz conform IEC 60947-2
Caracteristici de protecție și declanșare
Adecvat pentru izolare: Da, conform IEC 60947-2
Categorie de utilizare: Categoria A
Denumirea unității de declanșare: TM-D
Tehnologia unității de declanșare: Termomagnetică
Curent nominal al unității de declanșare: 400 A la 50 °C
Tip de protecție: Protecție la scurtcircuit, protecție la suprasarcină
Grad de contaminare: 3 conform IEC 60947
Caracteristici mecanice
Tip de control: Manetă de comutare
Metodă de montare:Fix Suport de montare: Placă de montare spate Conexiune superioară: Față Conexiune inferioară: Frontală
Durată de viață mecanică: 10.000 de cicluri
Durată de viață electrică: Categoria A: 4000 cicluri 415 V c.a. 50/60 Hz conform IEC 60947-2
Pas de conectare: 45 mm
Indicații și funcționare
Indicație locală: Indicator de contact pozitiv
Afișare poziție contact: Da
Curent de declanșare magnetic: 4000 A
Setare protecție neutru: Fără protecție
Tip setare curent de declanșare pe termen lung Ir: Fixă
Tip setare timp de întârziere pe termen lung: Fixă
Protecție la defect la împământare: Niciuna
Caracteristici fizice
Înălțime: 255 mm
Lățime: 140 mm
Adâncime: 110 mm
Condiții de mediu
Standarde: JIS C8201-2-2, EN/IEC 60947-2, GB/T 14048.2, EN/IEC 60947-1
Grad de protecție IP: IP20 conform IEC 60529
Grad de rezistență la impact IK: IK07 conform EN 50102
Temperatura ambiantă de funcționare: -25...70 °C
Temperatură ambiantă de depozitare: -35...85 °C
