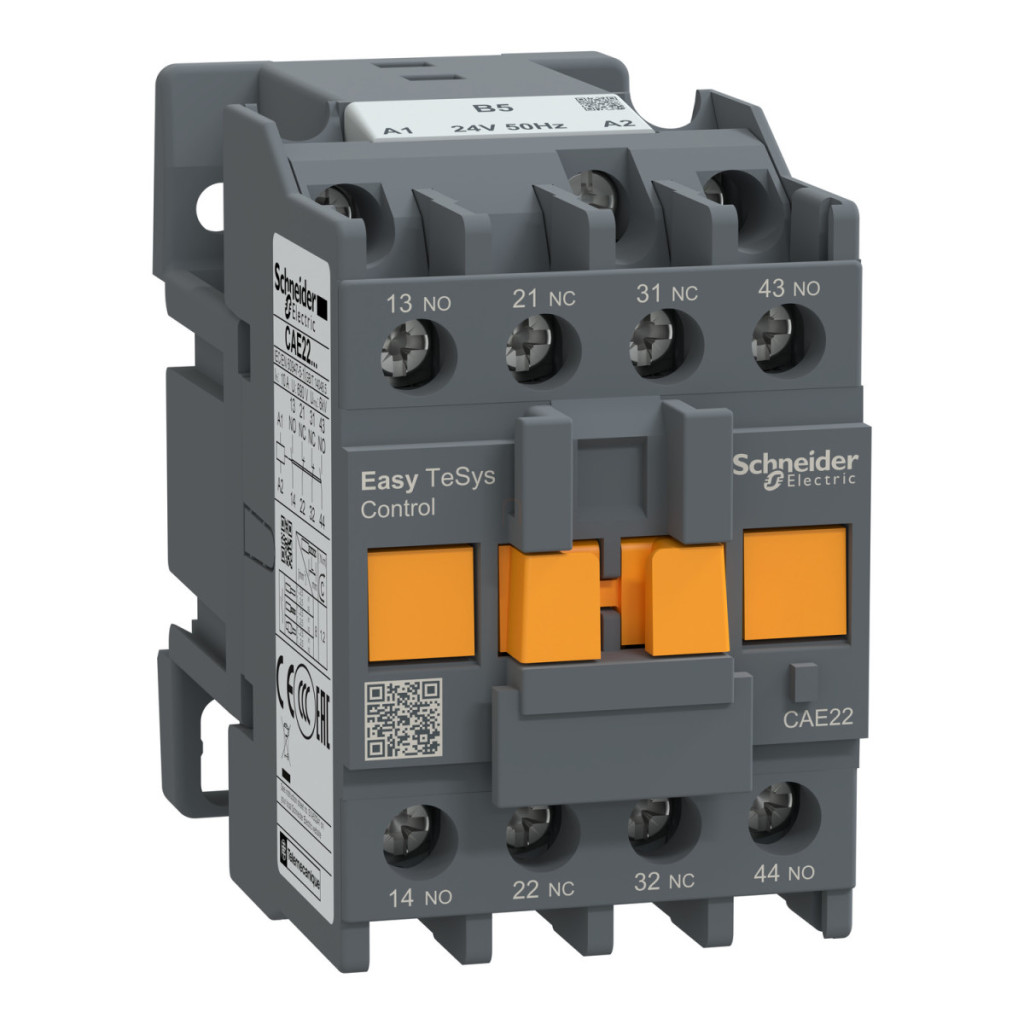

Releul de protecție Easy TeSys Control CAE22B5 este o soluție de releu de control rentabilă și fiabilă de la Schneider Electric, ideală pentru comutarea circuitelor de control industriale. Designul compact (45 mm lățime) și opțiunile versatile de montare (pe șină sau panou) ale modelului CAE22B5 asigură integrarea ușoară în diverse aplicații de control. Produsul are 2 contacte NO (normal deschise) și 2 contacte NC (normal închise) care pot fi utilizate până la o tensiune maximă de 690 V c.a., oferind o gamă largă de aplicații. Releul funcționează cu o bobină de 24 V c.a. 50 Hz și poate fi utilizat în categoriile de utilizare AC-14 și AC-15. Parametrii tehnici remarcabili includ un curent termic convențional de 10 A măsurat în aer liber (la 40 °C) și o capacitate nominală de rupere de 140 A la 690 V CA, în conformitate cu IEC 60947-5-1. În ceea ce privește rezistența la scurtcircuit, CAE22B5 poate suporta 120 A timp de 500 ms și 140 A timp de 100 ms. Schneider Electric Easy TeSys Control CAE22B5 este echipat cu terminale cu șuruburi potrivite pentru conductori flexibili sau solizi cu o secțiune transversală de 1-2,5 mm², cu sau fără presetupe. Cuplul de strângere recomandat pentru bornele cu șurub este de 1,2 Nm, utilizând o șurubelniță Philips 2. Intervalele de tensiune ale circuitului de comandă în timpul funcționării: 0,85...1,1 Uc la 50 Hz, cădere: 0,3...0,6 Uc. Timpul de funcționare cu bobina alimentată și NC deschis este de 4...19 ms, cu bobina alimentată și NO închis este de 12...22 ms, cu bobina nealimentată și NC închis este de 4...12 ms, cu bobina nealimentată și NO deschis este de 6...17 ms. Releul CAE22B5 are o durată de viață mecanică extrem de lungă, de până la 10 milioane de cicluri de comutare. Frecvența maximă de funcționare este de 180 cicluri/minut, capacitatea de comutare este de 70 VA la 50 Hz (la 20 °C), iar puterea necesară de menținere este de numai 8 VA la 50 Hz (la 20 °C). Tensiunea minimă de comutare este de 17 V, iar curentul minim de comutare este de 5 mA. Timpul fără suprapunere în timpul alimentării și deconectării este de 1,5 ms între contactele NC și NO. Rezistența sa de izolație este excelentă, de peste 10 MOhm. Produsul are o robustețe mecanică remarcabilă: oferă o rezistență la impact de 7 Gn în stare deschisă și o rezistență la impact de 10 Gn în stare închisă pentru o durată de impact de 11 ms. Rezistența sa la vibrații este de 1,5 Gn în stare deschisă și de 3 Gn în stare închisă în intervalul 5...300 Hz. Dimensiunile sale sunt compacte: 74 mm înălțime, 45 mm lățime, 80 mm adâncime, cântărind doar 0,28 kg. Gradul său de protecție este IP2X conform IEC 60529, cu tratament de protecție TH în conformitate cu IEC 60068. Intervalul său de temperatură de funcționare este larg, de la -20...70 °C, și o gamă de temperaturi de depozitare de -60...80 °C. Releul CAE22B5 poate fi utilizat la altitudini de până la 3000 m deasupra nivelului mării, fără nicio reducere a performanței. Dispozitivul este conform cu IEC 60947-5-1 și are certificare GOST.
Date tehnice Schneider Electric Easy TeSys Control CAE22B5
Caracteristici principale
Familia de produse: Easy TeSys
Familia de produse: Easy TeSys Control Relay
Tipul produsului: Releu de control
Denumirea scurtă a dispozitivului: CAE
Aplicație contactor: Circuit de control
Culoare: Gri (RAL 7011)
Informații suplimentare
Categorie de aplicație: AC-15, AC-14
Configurație contact: 2 NO + 2 NC
[Ue] tensiune nominală de funcționare: <= 690 V AC
Tip circuit de control: AC 50 Hz
[Uc] tensiune circuit de control: 24 V AC 50 Hz
[Uimp] tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947
[Ith] curent termic convențional măsurat în aer liber: 10 A (la 40 °C)
Capacitate nominală de întrerupere Irms: 140 A la 690 V c.a. conform IEC 60947-5-1
[Icw] curent nominal de rezistență pe termen scurt: 120 A - 500 ms, 140 A - 100 ms
Putere nominală a siguranței asociate: 10 A gG la 690 V conform IEC 60947-5-1
[Ui] tensiune nominală de izolare: 690 V conform IEC 60947-5-1
Suport de montare: Șină, Placă
Conexiuni - terminale
Terminale cu șurub 1 1...2,5 mm² - rigiditate cablu: fără capăt flexibil al cablului
Terminale cu șurub 2 1...2,5 mm² - rigiditate cablu: fără capăt flexibil al cablului
Terminale cu șurub 1 1...2,5 mm² - rigiditate cablu: cu capăt flexibil al cablului
Terminale cu șurub 2 1...2,5 mm² - rigiditate cablu: cu capăt flexibil al cablului
Terminale cu șurub 1 1...2,5 mm² - rigiditate cablu: fără capăt cablu solid
Terminale cu șurub 2 1...2,5 mm² - rigiditate cablu: fără capăt cablu solid
Caracteristici tehnice
Cuplu de strângere recomandat: 1,2 N.m - pentru borne cu șurub - cu șurubelniță Philips 2
Limite de tensiune ale circuitului de control: Funcționare: 0,85...1,1 Uc la 50 Hz, Dropout: 0,3...0,6 Uc
Timp de funcționare: 4...19 ms excitație bobină și deschidere NC, 12...22 ms excitație bobină și închidere NO, 4...12 ms terminare excitație bobină și închidere NC, 6...17 ms terminare excitație bobină și deschidere NO
Durată de viață mecanică: 10 milioane de cicluri
Frecvență maximă de funcționare: 180 cicluri/minut
Capacitate de comutare în VA: 70 VA la 50 Hz (la 20 °C)
Consum continuu de putere în VA: 8 VA la 50 Hz (la 20 °C)
Tensiune minimă de comutare: 17 V
Curent minim de comutare: 5 mA
Timp fără suprapunere: 1,5 ms între contactele NC și NO în timpul alimentării, 1,5 ms între contactele NC și NO în timpul deconectării
Rezistență de izolație: > 10 MOhm
Robustețe mecanică
Șocuri cu releu deschis: 7 Gn pentru până la 11 ms
Șocuri cu releu închis: 10 Gn pentru până la 11 ms
Vibrații cu releu deschis: 1,5 Gn, 5...300 Hz
Vibrații cu releu închis: 3 Gn, 5...300 Hz
Dimensiuni
Înălțime: 74 mm
Lățime: 45 mm
Adâncime: 80 mm
Mediu
Standarde: IEC 60947-5-1
Certificări de produs: GOST
Grad de protecție IP: IP2X conform IEC 60529
Tratament de protecție: TH conform IEC 60068
Temperatura aerului ambiant în timpul funcționării: -20...70 °C
Temperatura aerului ambiant în timpul depozitării: -60...80 °C
Altitudine de funcționare: 3000 m fără reducerea performanței
