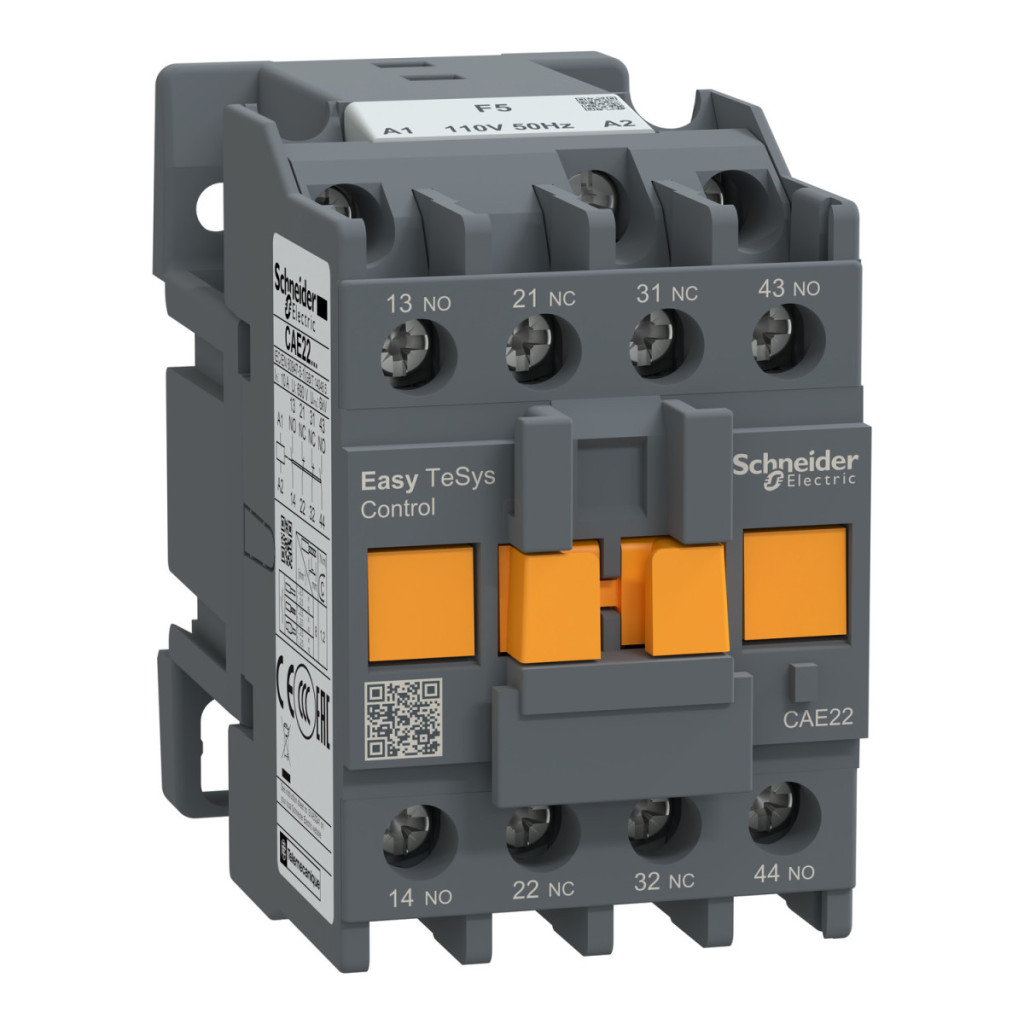

Relee de control Schneider Electric Easy TeSys CAE22F5 este un releu de control compact și eficient, conceput special pentru circuitele de control. Acest dispozitiv de culoare gri (RAL 7011) face parte din gama Schneider Electric Easy TeSys, renumită pentru dispozitivele sale de comutare de înaltă calitate. Modelul CAE22F5 are 2 contacte NO + 2 contacte NC, care permit proiectarea flexibilă a circuitelor pentru diverse aplicații de control. Releul CAE22F5 are o tensiune nominală maximă de funcționare de 690 V c.a., ceea ce îl face larg aplicabil în medii industriale. Circuitul de control funcționează cu o sursă de alimentare de 110 V c.a. 50 Hz, care este standard în aplicațiile industriale. Dispozitivul poate fi utilizat în categoriile de utilizare AC-15 și AC-14, ceea ce îl face alegerea perfectă pentru controlul sarcinilor electromagnetice, cum ar fi motoarele mici, solenoidele sau contactoarele. Produsul are o tensiune nominală de impuls de 6 kV conform IEC 60947, ceea ce oferă o protecție excelentă împotriva supratensiunii. Releul CAE22F5 oferă performanțe remarcabile, cu un curent termic convențional de 10 A măsurat în aer liber (la 40 °C) și o capacitate nominală de comutare de 140 A la 690 V c.a., conform IEC 60947-5-1. Curentul nominal de scurtcircuit pe termen scurt este de 120 A pentru 500 ms sau 140 A pentru 100 ms, oferind o protecție adecvată în cazul unui scurtcircuit. Releul este protejat de o siguranță gG de 10 A la 690 V, în conformitate cu IEC 60947-5-1. Tensiunea sa de izolare este de 690 V conform IEC 60947-5-1. Poate fi montat atât pe plăci, cât și pe șine, oferind opțiuni flexibile de instalare. Conexiunile se realizează cu borne cu șuruburi adecvate pentru 1...2,5 mm², fie că sunt cabluri flexibile sau rigide, cu sau fără manșoane. CAE22F5 se mândrește cu timpi de funcționare extrem de rapizi: 4...19 ms între alimentarea bobinei și deschiderea NC, 12...22 ms între excitația bobinei și închiderea NO, 4...12 ms între deexcitația bobinei și închiderea NC și 6...17 ms între deexcitația bobinei și deschiderea NO. Limite de tensiune ale circuitului de control: interval de funcționare 0,85...1,1 Uc la 50 Hz, tensiune de cădere 0,3...0,6 Uc. Comutatorul are o durată de viață mecanică remarcabilă de 10 milioane de cicluri și este capabil de o viteză maximă de funcționare de până la 180 de operații de comutare pe minut, ceea ce este cu adevărat impresionant în clasa sa. Capacitatea sa de comutare este de 70 VA la 50 Hz (la 20 °C), iar consumul său continuu de energie este de numai 8 VA la 50 Hz (la 20 °C). Tensiunea minimă de comutare este de 17 V, iar curentul minim de comutare este de 5 mA. Timpul fără suprapunere este de 1,5 ms atât pentru energizare, cât și pentru dezinervare între contactele NC și NO. Rezistența de izolație este mai mare de 10 MOhm.
Schneider Electric Easypact TVS - CAE22F5 - Date tehnice releu de protecție
Caracteristici principale
Familia de produse: Easy TeSys
Seria de produse: Easy TeSys Control Relay
Tipul produsului sau al componentei: Releu de control
Denumirea scurtă a dispozitivului: CAE
Aplicația contactorului: Circuit de control
Culoare: Gri (RAL 7011)
Date suplimentare
Categorie de utilizare: AC-15, AC-14
Compoziție contact: 2 NO + 2 NC
Tensiune nominală de funcționare [Ue]: <= 690 V AC
Tip circuit de control: AC 50 Hz
Tensiune circuit de control [Uc]: 110 V AC 50 Hz
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947
Curent termic convențional măsurat în aer liber [Ith]: 10 A (la 40 °C)
Capacitate nominală de comutare Irms: 140 A la 690 V c.a. conform IEC 60947-5-1
Curent nominal de rezistență pe termen scurt [Icw]: 120 A - 500 ms, 140 A - 100 ms
Valoarea nominală a siguranței asociate: 10 A gG la 690 V conform IEC 60947-5-1
Tensiune nominală de izolare [Ui]: 690 V conform IEC 60947-5-1
Montare și conexiuni
Suport de montare: Placă, șină
Conexiuni - terminale: Terminale cu șurub 1...2,5 mm² cabluri flexibile sau rigide, cu sau fără manșoane
Cuplu de strângere recomandat: 1,2 N.m - pentru borne cu șurub - cu șurubelniță Philips 2
Caracteristici de funcționare
Limite de tensiune ale circuitului de comandă: Funcționare: 0,85...1,1 Uc la 50 Hz, Declanșare: 0,3...0,6 Uc
Timp de funcționare: 4...19 ms excitație bobină și deschidere NC, 12...22 ms excitație bobină și închidere NO, 4...12 ms terminare excitație bobină și închidere NC, 6...17 ms terminare excitație bobină și deschidere NO
Durată de viață mecanică: 10 milioane de cicluri
Viteză maximă de funcționare: 180 cicluri/minut
Capacitate de comutare în VA: 70 VA la 50 Hz (la 20 °C)
Consum continuu de putere în VA: 8 VA la 50 Hz (la 20 °C)
Tensiune minimă de comutare: 17 V
Curent minim de comutare: 5 mA
Timp de neacoperire: 1,5 ms între contactele NC și NO în timpul excitației, 1,5 ms între contactele NC și NO după încetarea excitației
Rezistență de izolație: > 10 MOhm
Rezistență mecanică
Rezistență la șocuri în stare de releu deschis: 7 Gn pentru până la 11 ms
Rezistență la impact în stare de releu închis: 10 Gn pentru până la 11 ms
Rezistență la vibrații în stare de releu deschis: 1,5 Gn, 5...300 Hz
Rezistență la vibrații în stare de releu închis: 3 Gn, 5...300 Hz
Dimensiuni și greutate
Înălțime: 74 mm
Lățime: 45 mm
Adâncime: 80 mm
Greutate netă: 0,28 kg
Date de mediu
Standarde: IEC 60947-5-1
Certificate de produs: GOST
Grad de protecție IP: IP2X conform IEC 60529
Tratament de protecție: TH conform IEC 60068
Temperatură ambiantă de funcționare: -20...70 °C
Temperatură ambiantă de depozitare: -60...80 °C
Altitudine de funcționare: 3000 m fără reducerea performanței
