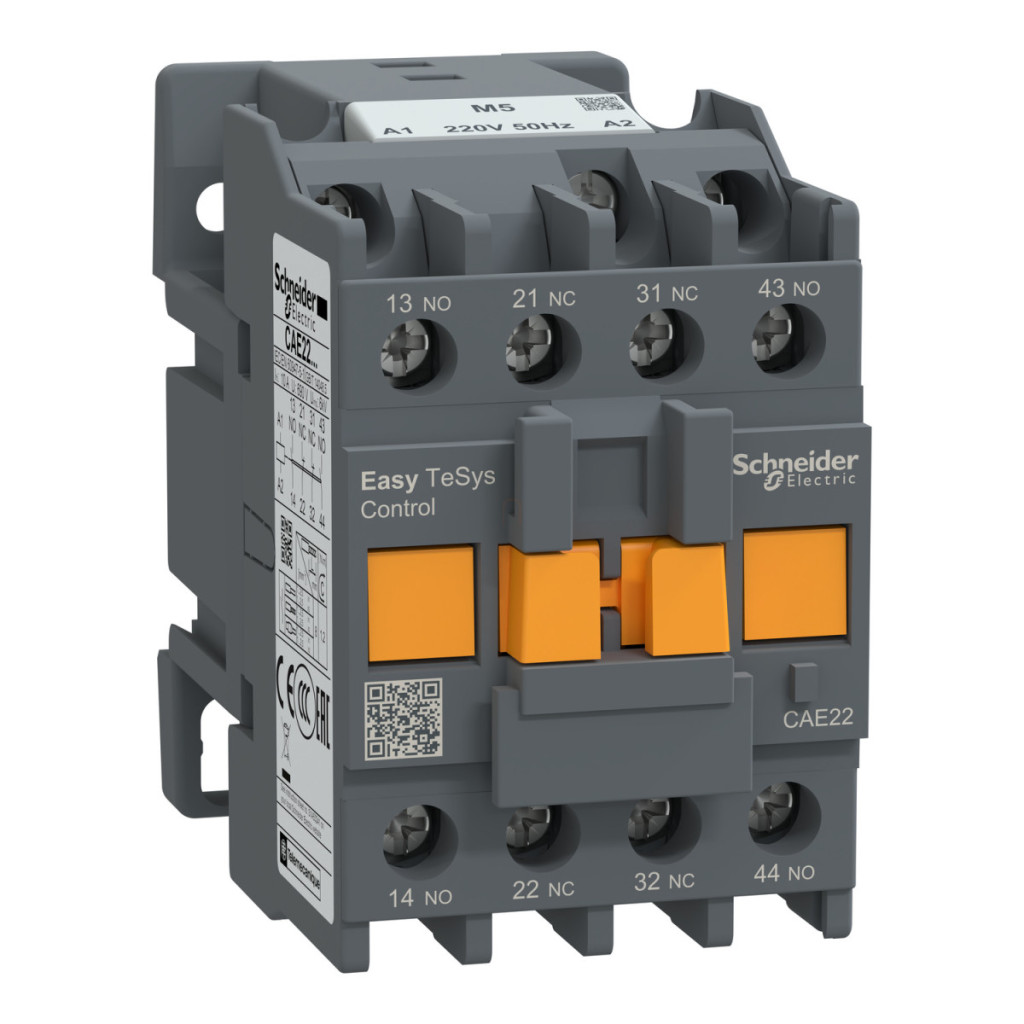

Relee de control Schneider Electric Easy TeSys CAE22M5 este un releu de control versatil, de înaltă calitate, care oferă o soluție ideală pentru comutarea fiabilă în circuitele de control industriale. Acest releu compact oferă echilibrul perfect între performanță și rentabilitate, fără a compromite calitatea. Releul CAE22M5 face parte din familia de produse Easy TeSys și este proiectat special pentru circuite de control. Dispozitivul are 2 contacte NO (normal deschise) și 2 contacte NC (normal închise), ceea ce permite o utilizare versatilă. Tensiunea nominală de funcționare este de maximum 690 V c.a., iar circuitul său de control necesită o tensiune a bobinei de 220 V c.a. 50 Hz. Releul are un curent termic convențional răcit cu aer de 10 A (la 40 °C), care este potrivit pentru majoritatea aplicațiilor industriale. Carcasa gri (RAL 7011) se potrivește bine în mediile industriale. Releul CAE22M5 are parametri tehnici remarcabili. Tensiunea nominală de impuls de 6 kV (conform IEC 60947) oferă o protecție excelentă împotriva tranzitorilor de rețea. Dispozitivul are o capacitate nominală de comutare de 140 A la 690 V c.a. (conform IEC 60947-5-1), în timp ce curentul nominal de rezistență pe termen scurt este de 120 A pentru până la 500 ms sau 140 A pentru până la 100 ms. Releul poate fi protejat cu o siguranță gG de 10 A la 690 V c.a. (conform IEC 60947-5-1). Dispozitivul are o tensiune nominală de izolare de 690 V conform IEC 60947-5-1. Durata sa de viață mecanică este impresionantă: 10 milioane de cicluri de comutare, ceea ce garantează o durată de viață extrem de lungă. Frecvența maximă de comutare este de 180 de cicluri/minut, ceea ce este suficient chiar și pentru o utilizare intensivă. Releul CAE22M5 poate fi montat în mod flexibil pe o șină sau o placă. Conectarea se realizează cu borne cu șuruburi adecvate pentru cabluri de 1...2,5 mm² cu diferite opțiuni de rigiditate a cablului: cu sau fără capete de cablu flexibile și cu sau fără capete de cablu solide. Cuplul de strângere recomandat pentru bornele cu șurub este de 1,2 Nm, utilizând o șurubelniță Philips 2. Limitele de tensiune ale circuitului de comandă în timpul funcționării sunt de 0,85...1,1 ori tensiunea nominală la 50 Hz, în timp ce tensiunea de cădere este de 0,3...0,6 ori tensiunea nominală. Timpii de funcționare sunt, de asemenea, extrem de preciși: când bobina este alimentată, contactele NC se deschid în 4...19 ms, contactele NO se închid în 12...22 ms, în timp ce atunci când bobina este dezinervată, contactele NC se închid în 4...12 ms și contactele NO se deschid în 6...17 ms. Gradul de protecție IP2X (conform IEC 60529) oferă o protecție adecvată împotriva prafului și a contactului accidental în majoritatea mediilor industriale.
Schneider Electric Easypact TVS - CAE22M5 - Date tehnice releu de protecție
Caracteristici principale
Tip produs: Releu de control
Familia de produse: Easy TeSys
Tipul produsului sau al componentei: Releu de control
Denumirea scurtă a dispozitivului: CAE
Aplicația comutatorului magnetic: Circuit de control
Culoare: Gri (RAL 7011)
Caracteristici suplimentare
Categorie de utilizare: AC-14, AC-15
Compoziție contact: 2 NO + 2 NC
Tensiune nominală de funcționare [Ue]: <= 690 V c.a.
Tip circuit de control: c.a. 50 Hz
Tensiune circuit de control [Uc]: 220 V c.a. 50 Hz
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947
Curent termic convențional răcit cu aer [Ith]: 10 A (la 40 °C)
Capacitate nominală de comutare Irms: 140 A la 690 V c.a. conform IEC 60947-5-1
Curent nominal de rezistență pe termen scurt [Icw]: 120 A - 500 ms, 140 A - 100 ms
Putere nominală a siguranței asociate: 10 A gG la 690 V conform IEC 60947-5-1
Tensiune nominală de izolare [Ui]: 690 V conform IEC 60947-5-1
Suport de montare: Șină, Placă
Conexiuni
Terminale cu șurub: 1...2,5 mm² - cu diverse opțiuni de rigiditate a cablului (fără capăt de cablu flexibil sau cu capăt de cablu, fără capăt de cablu compact)
Cuplu de strângere recomandat: 1,2 Nm pentru borne cu șurub cu șurubelniță Philips 2
Date de performanță
Limite de tensiune ale circuitului de control: Funcționare: 0,85...1,1 Uc la 50 Hz, cădere: 0,3...0,6 Uc
Timpii de funcționare: 4...19 ms excitație bobină și deschidere NC, 12...22 ms excitație bobină și închidere NO, 4...12 ms terminare excitație bobină și închidere NC, 6...17 ms terminare excitație bobină și deschidere NO
Durată de viață mecanică: 10 milioane de cicluri
Frecvență maximă de comutare: 180 cicluri/minut
Capacitate de comutare: 70 VA 50 Hz (la 20 °C)
Capacitate de menținere: 8 VA 50 Hz (la 20 °C)
Tensiune minimă de comutare: 17 V
Curent minim de comutare: 5 mA
Date mecanice
Timp fără suprapunere: 1,5 ms între contactele NC și NO în timpul alimentării, 1,5 ms între contactele NC și NO în timpul deconectării
Rezistență de izolație: > 10 MOhm
Robustețe mecanică: Impacturi cu relee deschise: 7 Gn timp de până la 11 ms, Impacturi cu relee închise: 10 Gn timp de până la 11 ms, Vibrații cu relee deschise: 1,5 Gn, 5...300 Hz, Vibrații cu relee închise: 3 Gn, 5...300 Hz
Înălțime: 74 mm
Lățime: 45 mm
Adâncime: 80 mm
Caracteristici de mediu
Standarde: IEC 60947-5-1
Certificări de produs: GOST
Grad de protecție IP: IP2X conform IEC 60529
Manipulare de protecție: TH conform IEC 60068
Temperatura ambiantă de funcționare: -20...70 °C
Temperatura ambiantă de depozitare: -60...80 °C Altitudine de funcționare: 3000 m fără reducerea puterii nominale
