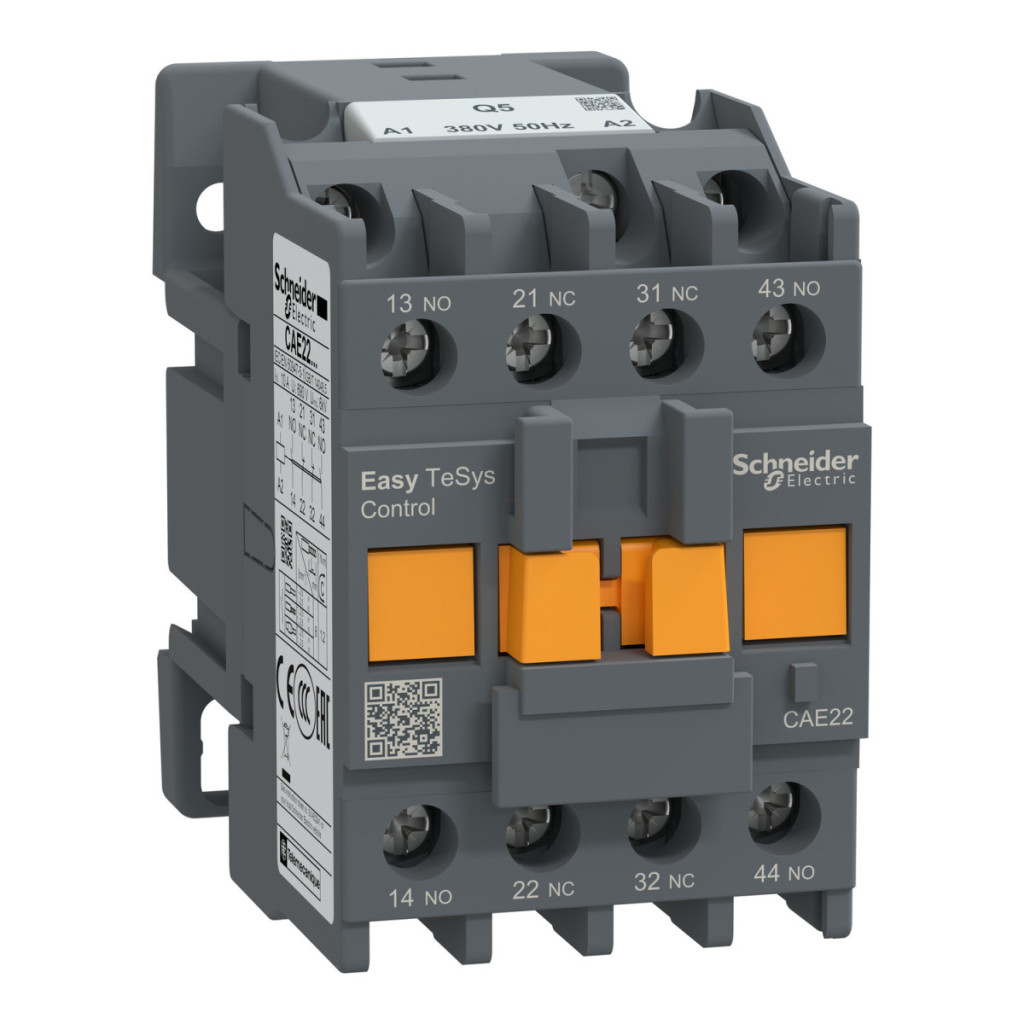

Releul de control Schneider Electric Easy TeSys Control CAE22Q5 este soluția ideală pentru sistemele care necesită o funcționare fiabilă și rentabilă a circuitului de control. Acest releu de control compact, de culoare gri (RAL 7011), face parte din familia de produse Easy TeSys, care oferă echilibrul perfect între performanță și accesibilitate, fără a face compromisuri în ceea ce privește calitatea. Modelul CAE22Q5 are 2 contacte NO (normal deschise) și 2 contacte NC (normal închise), poate fi utilizat cu o tensiune maximă de funcționare de 690 V c.a. și funcționează cu o tensiune a circuitului de control de 380 V c.a. 50 Hz. Este deosebit de potrivit pentru aplicații din categoriile de utilizare AC-14 și AC-15. Caracteristicile tehnice remarcabile ale produsului includ o tensiune nominală de impuls de 6 kV în conformitate cu IEC 60947 și un curent termic convențional de 10 A măsurat în aer liber (la 40 °C). Are o capacitate nominală de comutare de 140 A la 690 V c.a. în conformitate cu IEC 60947-5-1, în timp ce tensiunea nominală de izolare este de 690 V în conformitate cu IEC 60947-5-1. Releul de control CAE22Q5 este extrem de ușor de instalat, deoarece poate fi montat pe un panou sau pe o șină. Conectarea se realizează prin borne cu șurub compatibile cu secțiuni transversale ale cablurilor de 1...2,5 mm², fie că sunt cabluri flexibile sau rigide, cu sau fără cleme de cablu. Cuplul de strângere recomandat este de 1,2 Nm pentru bornele cu șurub, utilizând o șurubelniță Philips nr. 2. Din punct de vedere operațional, este important de știut că limitele de funcționare ale tensiunii circuitului de control sunt 0,85...1,1 Uc la 50 Hz, în timp ce valoarea căderii este 0,3...0,6 Uc. În ceea ce privește timpul de funcționare, când bobina este alimentată, deschiderea NC este de 4...19 ms, închiderea NO este de 12...22 ms, în timp ce atunci când excitația bobinei este întreruptă, deschiderea NC este de 4...12 ms și închiderea NO este de 6...17 ms. CAE22Q5 are o durabilitate mecanică remarcabilă și este capabil să efectueze până la 10 milioane de cicluri de comutare. Poate fi operat la o viteză maximă de 180 de operații de comutare pe minut. Puterea de comutare a bobinei este de 70 VA la 50 Hz (la 20 °C), iar consumul de energie de menținere este de 8 VA la 50 Hz (la 20 °C). Tensiunea minimă de comutare este de 17 V, iar curentul minim de comutare este de 5 mA. Timpul fără suprapunere între contacte este de 1,5 ms atât în timpul excitației, cât și al dezactivației între contactele NC și NO. Rezistența de izolație este mai mare de 10 MOhm. Dimensiunile produsului sunt 74 mm înălțime, 45 mm lățime și 80 mm adâncime, cu o greutate netă de 0,28 kg. Intervalul de temperatură de funcționare este de -20...70 °C, intervalul de temperatură de depozitare este de -60...80 °C, iar produsul poate fi utilizat până la o altitudine de 3000 m deasupra nivelului mării, fără nicio reducere a performanței.
Schneider Electric Easypact TVS - CAE22Q5 date tehnice
Caracteristici principale
Familia de produse: Easy TeSys
Grupa de produse: Releu de control Easy TeSys
Tipul produsului sau al componentei: Releu de control
Denumirea scurtă a dispozitivului: CAE
Aplicația comutatorului magnetic: Circuit de control
Culoare: Gri (RAL 7011)
Caracteristici suplimentare
Categorie de utilizare: AC-14, AC-15
Configurație contact pol: 2 NO + 2 NC
Tensiune nominală de funcționare [Ue]: <= 690 V c.a.
Tip circuit de comandă: c.a. 50 Hz
Tensiune circuit de comandă [Uc]: 380 V c.a. 50 Hz
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947
Curent termic convențional măsurat în aer liber [Ith]: 10 A (la 40 °C)
Capacitate nominală de comutare Irms: 140 A la 690 V c.a. conform IEC 60947-5-1
Curent nominal de scurtă durată [Icw]: 120 A - 500 ms, 140 A - 100 ms
Valoarea nominală a siguranței asociate: 10 A gG la 690 V conform IEC 60947-5-1
Tensiune nominală de izolare [Ui]: 690 V conform IEC 60947-5-1
Bază de montare: Placă, șină
Conexiuni
Conexiuni - blocuri terminale: Cleme cu șurub 1 1...2,5 mm² - rigiditate cablu: fără capăt flexibil al cablului
Terminale cu șurub 2 1...2,5 mm² - rigiditate cablu: fără capăt flexibil al cablului
Terminale cu șurub 1 1...2,5 mm² - rigiditate cablu: cu capăt flexibil al cablului
Terminale cu șurub 2 1...2,5 mm² - rigiditate cablu: cu capăt flexibil al cablului
Terminale cu șurub 1 1...2,5 mm² - rigiditate cablu: fără capăt compact al cablului
Cleme cu șurub 2 1...2,5 mm² - rigiditate cablu: fără capăt compact al cablului
Cuplu de strângere recomandat: 1,2 N·m - pentru borne cu șurub - cu șurubelniță Philips 2
Parametri de funcționare
Limite de tensiune ale circuitului de control: Funcționare: 0,85...1,1 Uc la 50 Hz
Cădere: 0,3...0,6 Uc Timp de funcționare: 4...19 ms excitație bobină și deschidere NC 12...22 ms excitație bobină și închidere NO 4...12 ms terminare excitație bobină și deschidere NC 6...17 ms terminare excitație bobină și închidere NO
Durată de viață mecanică: 10 milioane de cicluri
Frecvență maximă de funcționare: 180 cicluri/minut
Putere de pornire în VA: 70 VA 50 Hz (la 20 °C)
Consum continuu de putere în VA: 8 VA 50 Hz (la 20 °C)
Tensiune minimă de comutare: 17 V
Curent minim de comutare: 5 mA
Timp fără suprapunere: 1,5 ms între contactele NC și NO în timpul alimentării
1,5 ms între contactele NC și NO în timpul deconectării
Rezistență de izolație: > 10 MOhm
Caracteristici mecanice
Robustețe mecanică: Impact cu releul deschis: 7 Gn pentru până la 11 ms
Impact cu releul închis: 10 Gn timp de 11 ms
Vibrații cu releul deschis: 1,5 Gn, 5...300 Hz
Vibrații cu releul închis: 3 Gn, 5...300 Hz
Înălțime: 74 mm
Lățime: 45 mm
Adâncime: 80 mm
Condiții de mediu
Standarde: IEC 60947-5-1
Certificate de produs: GOST
Grad de protecție IP: IP2X conform IEC 60529
Tratament de protecție: TH conform IEC 60068
Temperatură ambiantă de funcționare: -20...70 °C
Temperatura ambiantă de depozitare: -60...80 °C
Altitudine de funcționare: 3000 m fără reducerea performanței
