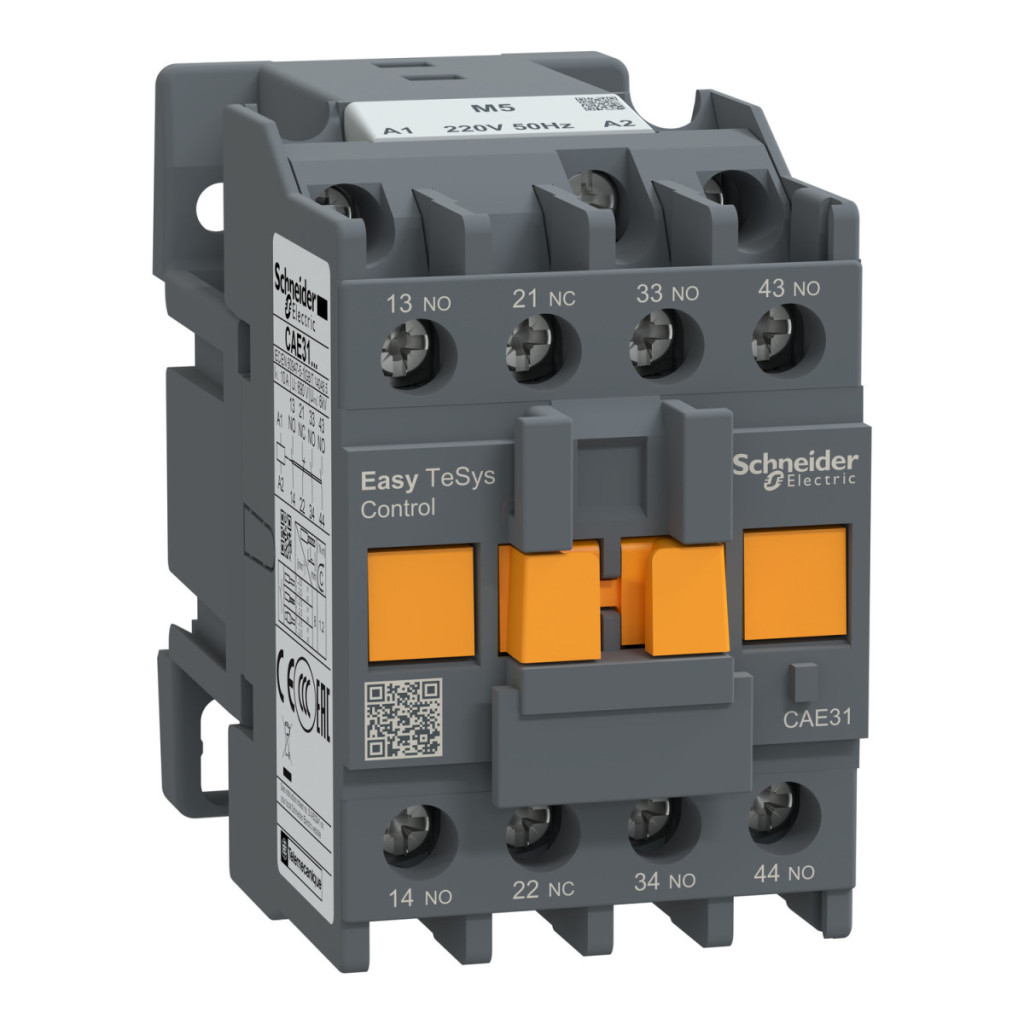

Releul Schneider Electric Easy TeSys Control CAE31M5 este un releu de protecție de înaltă performanță care oferă o fiabilitate remarcabilă pentru aplicații cu circuite de control. Acest releu de control compact are culoarea gri (RAL 7011) și este ideal în special pentru medii industriale în care este necesar un control eficient și fiabil. Contactorul CAE31M5 are 3 contacte NO (normal deschise) și 1 contact NC (normal închis) care pot fi utilizate până la 690 V CA în categoriile de utilizare AC-14 și AC-15. Bobina funcționează cu o tensiune de control de 220 V CA 50 Hz, unde intervalul de tensiune de funcționare este de 0,85...1,1 Uc, în timp ce tensiunea de cădere este între 0,3...0,6 Uc. Acest interval larg de funcționare permite stabilitate chiar și în condiții de rețea variabile. Rezistența la tensiune de impuls de 6 kV (conform IEC 60947) oferă protecție suplimentară împotriva vârfurilor de tensiune. Releul are caracteristici tehnice remarcabile, inclusiv un curent termic de 10 A măsurat în aer liber (la 40 °C), Capacitate nominală de comutare de 140 A la 690 V c.a. (conform IEC 60947-5-1) și curent nominal de scurtă durată de 120 A - 500 ms și 140 A - 100 ms. Siguranța recomandată pentru dispozitiv este de tip 10 A gG la 690 V (conform IEC 60947-5-1). Tensiunea de izolare este de 690 V (conform IEC 60947-5-1), ceea ce garantează o funcționare sigură. Releul CAE31M5 oferă opțiuni de instalare extrem de flexibile, deoarece poate fi montat atât pe panou, cât și pe șină. Dispozitivul este echipat cu terminale cu șurub care acceptă diverse configurații de cabluri: 1...Cabluri flexibile de 2,5 mm² cu sau fără capete de cablu și cabluri solide fără capete de cablu. Cuplul de strângere recomandat este de 1,2 Nm pentru bornele cu șurub, utilizând o șurubelniță Philips 2. În ceea ce privește timpul de funcționare, CAE31M5 asigură un răspuns rapid: când bobina este alimentată, contactul NC se deschide în 4...19 ms, iar contactul NO se închide în 12...22 ms. Când bobina este dezactivată, contactul NC se închide în 4...12 ms, iar contactul NO se deschide în 6...17 ms. Frecvența maximă de funcționare este de 180 de cicluri/minut, ceea ce permite o utilizare intensivă. Puterea de pornire este de 70 VA la 50 Hz (la 20 °C), în timp ce consumul de energie de menținere este de numai 8 VA la 50 Hz (la 20 °C), asigurând o funcționare eficientă din punct de vedere energetic. Tensiunea minimă de comutare este de 17 V, iar curentul minim de comutare este de 5 mA. Releul CAE31M5 are o durată de viață mecanică impresionantă de 10 milioane de cicluri de comutare, garantând o funcționare fiabilă pe termen lung. Dispozitivul poate rezista la vibrații de 10 G timp de 11 ms în stare închisă (7 G în stare deschisă) și la vibrații de 3 G în intervalul de frecvență 5...300 Hz în stare închisă (1,5 G în stare deschisă), ceea ce îl face deosebit de potrivit pentru utilizarea în medii industriale dure. Rezistența de izolație depășește 10 MOhm, asigurând o izolație electrică excelentă. Releul are dimensiuni compacte: 74 mm înălțime, 45 mm lățime și 80 mm adâncime, cu o greutate netă de numai 0,28 kg. Clasa de protecție IP2X (conform IEC 60529) și tratamentul de protecție TH (conform IEC 60068) sporesc și mai mult durabilitatea produsului. CAE31M5 poate fi utilizat într-un interval larg de temperaturi, cu o temperatură de funcționare de -20...70 °C și o temperatură de depozitare de -60...80 °C, și poate fi utilizat la altitudini de până la 3000 m deasupra nivelului mării, fără nicio reducere a performanței. Produsul este conform cu standardul IEC 60947-5-1 și are certificare GOST, care garantează conformitatea cu standardele internaționale de calitate și siguranță.
Schneider Electric Easypact TVS - CAE31M5 - Date tehnice releu de protecție
Caracteristici principale
Familia de produse: Easy TeSys
Seria de produse: Easy TeSys Control Relay
Tipul produsului sau al componentei: Releu de control
Denumirea scurtă a dispozitivului: CAE
Aplicație contactor: Circuit de control
Culoare: Gri (RAL 7011)
Informații suplimentare
Categorie de utilizare: AC-14, AC-15
Configurație contact: 3 NO + 1 NC
Tensiune nominală de funcționare: <= 690 V c.a. Tip circuit de comandă: c.a. 50 Hz Tensiune circuit de comandă: 220 V c.a. 50 Hz Tensiune nominală de impuls rezistentă: 6 kV (conform IEC 60947)
Curent termic convențional măsurat în aer liber: 10 A (la 40 °C)
Capacitate nominală de comutare: 140 A la 690 V c.a. (conform IEC 60947-5-1)
Curent nominal de scurtă durată: 120 A - 500 ms, 140 A - 100 ms
Clasificarea siguranței asociate: 10 A gG la 690 V (conform IEC 60947-5-1)
Tensiune nominală de izolație: 690 V (conform IEC 60947-5-1)
Instalare și conexiuni
Opțiuni de montare: Placă, șină
Conexiuni - terminale: Terminale cu șurub între 1-2,5 mm² (pentru diferite tipuri de cabluri)
Cuplu de strângere recomandat: 1,2 N·m (cu șurubelniță Philips nr. 2)
Caracteristici de performanță
Limite de tensiune ale circuitului de control: Funcționare: 0,85...1,1 Uc la 50 Hz, cădere: 0,3...0,6 Uc
Timp de funcționare: 4...19 ms excitație bobină și deschidere NC, 12...22 ms excitație bobină și închidere NO, 4...12 ms deexcitație bobină și închidere NC, 6...17 ms deexcitație bobină și deschidere NO
Durată de viață mecanică: 10 milioane de cicluri
Frecvență maximă de funcționare: 180 cicluri/minut
Putere de pornire: 70 VA 50 Hz (la 20 °C)
Consum continuu de energie: 8 VA 50 Hz (la 20 °C)
Tensiune/curent minim de comutare: 17 V / 5 mA
Caracteristici fizice
Dimensiuni (înălțime × lățime × adâncime): 74 mm × 45 mm × 80 mm
Robustețe mecanică: Șoc - deschis: 7 Gn 11 ms, închis: 10 Gn 11 ms; Vibrații - deschis: 1,5 Gn 5-300 Hz, închis: 3 Gn 5-300 Hz
Parametri de mediu
Standarde: IEC 60947-5-1
Certificări ale produsului: GOST
Grad de protecție IP: IP2X (conform IEC 60529)
Tratament de protecție: TH (conform IEC 60068)
Temperatura ambiantă de funcționare: -20...70 °C
Temperatură ambiantă de depozitare: -60...80 °C
Altitudine de funcționare: 3000 m fără reducerea performanței
