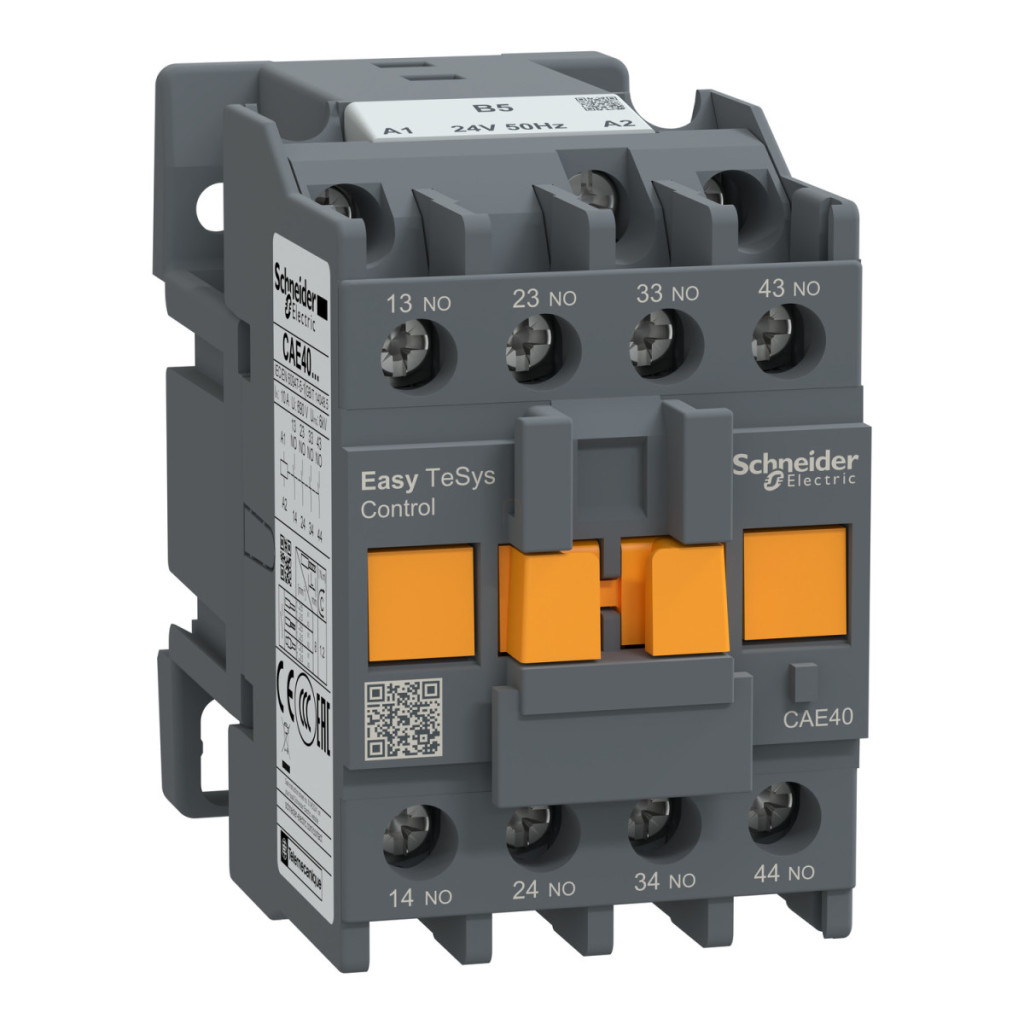

Releul de comandă CAE40B5 din seria Easy TeSys Control de la Schneider Electric oferă o soluție compactă și fiabilă pentru aplicații cu circuite de comandă. Acest releu de control cu o tensiune a bobinei de 24 V c.a. 50 Hz are patru contacte normal deschise (4NO) care pot fi utilizate pentru tensiuni de funcționare de până la 690 V, ceea ce îl face potrivit pentru o gamă largă de sarcini de control industrial. Ca parte a familiei de produse Easy TeSys, releul de control CAE40B5 combină rentabilitatea cu performanța fiabilă. Carcasa compactă de culoare gri (RAL 7011) are o lățime de numai 45 mm, o înălțime de 74 mm și o adâncime de 80 mm, fiind ideală pentru aplicații în care economisirea spațiului este importantă. Releul poate fi montat pe o șină DIN sau direct pe o placă de montare, oferind opțiuni flexibile de instalare. Conectarea se realizează cu borne cu șuruburi adecvate pentru cabluri cu secțiune transversală de 1-2,5 mm², fie ele solide, torsadate sau cu manșoane. Din punct de vedere tehnic, CAE40B5 are parametri remarcabili. Este clasificat în categoriile de utilizare AC-15 și AC-14, cu un curent termic convențional de 10 A măsurat în aer liber (la 40 °C). Rezistența la tensiune de impuls a releului este de 6 kV, în conformitate cu standardul IEC 60947. Performanța sa la scurtcircuit este remarcabilă: capacitate nominală de comutare de 140 A la 690 V c.a. conform IEC 60947-5-1, precum și rezistență la scurtcircuit de 120 A pentru 500 ms și 140 A pentru 100 ms. Intervalele de tensiune ale circuitului de comandă sunt, de asemenea, bine definite: intervalul de funcționare este între 0,85 și 1,1 ori tensiunea nominală de comandă, în timp ce tensiunea de rezervă este între 0,3 și 0,6 ori tensiunea nominală de comandă. În ceea ce privește timpii de funcționare, durează 12-22 ms între excitația bobinei și închiderea contactului NO, în timp ce contactele se deschid la 6-17 ms după încetarea excitației bobinei. Releul CAE40B5 are o durată de viață mecanică lungă, cu până la 10 milioane de cicluri de comutare posibile. Frecvența maximă de funcționare este de 180 de cicluri pe minut, ceea ce îl face potrivit pentru sarcini de control rapid. Releul are o rezistență excelentă la izolație (>10 MOhm) și un design mecanic robust: 7 Gn în stare deschisă și 10 Gn în stare închisă, cu o rezistență la impact de 11 ms, precum și o rezistență la vibrații de 1,5 Gn în stare deschisă și 3 Gn în stare închisă în intervalul 5-300 Hz. CAE40B5 are protecție IP2X conform IEC 60529 și protecție TH conform IEC 60068. Intervalul său de temperatură de funcționare este de la -20 °C la +70 °C, iar intervalul de temperatură de depozitare este de la -60 °C la +80 °C. Produsul poate fi utilizat la altitudini de până la 3000 m deasupra nivelului mării, fără nicio reducere a performanței.
Schneider Electric Easypact TVS - CAE40B5 date tehnice
Caracteristici cheie
Familia de produse: Easy TeSys
Seria de produse: Easy TeSys Control Relay
Tipul produsului: Rele de control
Denumire scurtă a dispozitivului: CAE
Aplicație: Circuit de control
Culoare: Gri (RAL 7011)
Specificații tehnice
Categorie de utilizare: AC-15, AC-14
Compoziția contactului: 4 NO (contacte normal deschise)
Tensiune nominală de funcționare [Ue]: <= 690 V c.a. Tip circuit de comandă: c.a. 50 Hz Tensiune circuit de comandă [Uc]: 24 V c.a. 50 Hz Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947
Curent termic convențional măsurat în aer liber [Ith]: 10 A (la 40 °C)
Capacitate nominală de comutare: 140 A la 690 V c.a. conform IEC 60947-5-1
Capacitate nominală de transport a curentului pe termen scurt [Icw]: 120 A - 500 ms, 140 A - 100 ms
Valoarea nominală a siguranței asociate: 10 A gG la 690 V conform IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 690 V conform IEC 60947-5-1
Montare și conexiuni
Metodă de montare: Șină sau placă
Conexiuni - terminale:Terminale cu șurub pentru conductori de 1-2,5 mm² (fără capăt de cablu flexibil, cu capăt de cablu flexibil, fără capăt de cablu solid) Cuplu de strângere recomandat: 1,2 N·m pentru borne cu șurub (cu șurubelniță Philips 2)
Caracteristici de funcționare
Limite de tensiune ale circuitului de comandă: Funcționare: 0,85...1,1 Uc la 50 Hz, Decuplare: 0,3...0,6 Uc
Timp de funcționare: 12...22 ms excitație bobină și închidere NO, 6...17 ms terminare excitație bobină și închidere NO
Durată de viață mecanică: 10 milioane de cicluri
Frecvență maximă de funcționare: 180 cicluri/minut
Putere de comutare: 70 VA 50 Hz (la 20 °C)
Consum de energie în stare de menținere: 8 VA 50 Hz (la 20 °C)
Tensiune minimă de comutare: 17 V
Curent minim de comutare: 5 mA
Rezistență de izolație: > 10 MOhm
Robustețe mecanică și condiții de mediu
Rezistență la impact: 7 Gn în stare deschisă, 10 Gn în stare închisă (11 ms)
Rezistență la vibrații: 1,5 Gn în stare deschisă, 3 Gn în stare închisă (5...300 Hz)
Dimensiuni (L×H×A): 74 × 45 × 80 mm
Grad de protecție: IP2X conform IEC 60529
Tratament de protecție: TH conform IEC 60068
Temperatura ambiantă în timpul funcționării: -20...70 °C
Temperatura ambiantă în timpul depozitării: -60...80 °C
Altitudine de funcționare: 3000 m fără reducerea performanței
Standarde: IEC 60947-5-1
