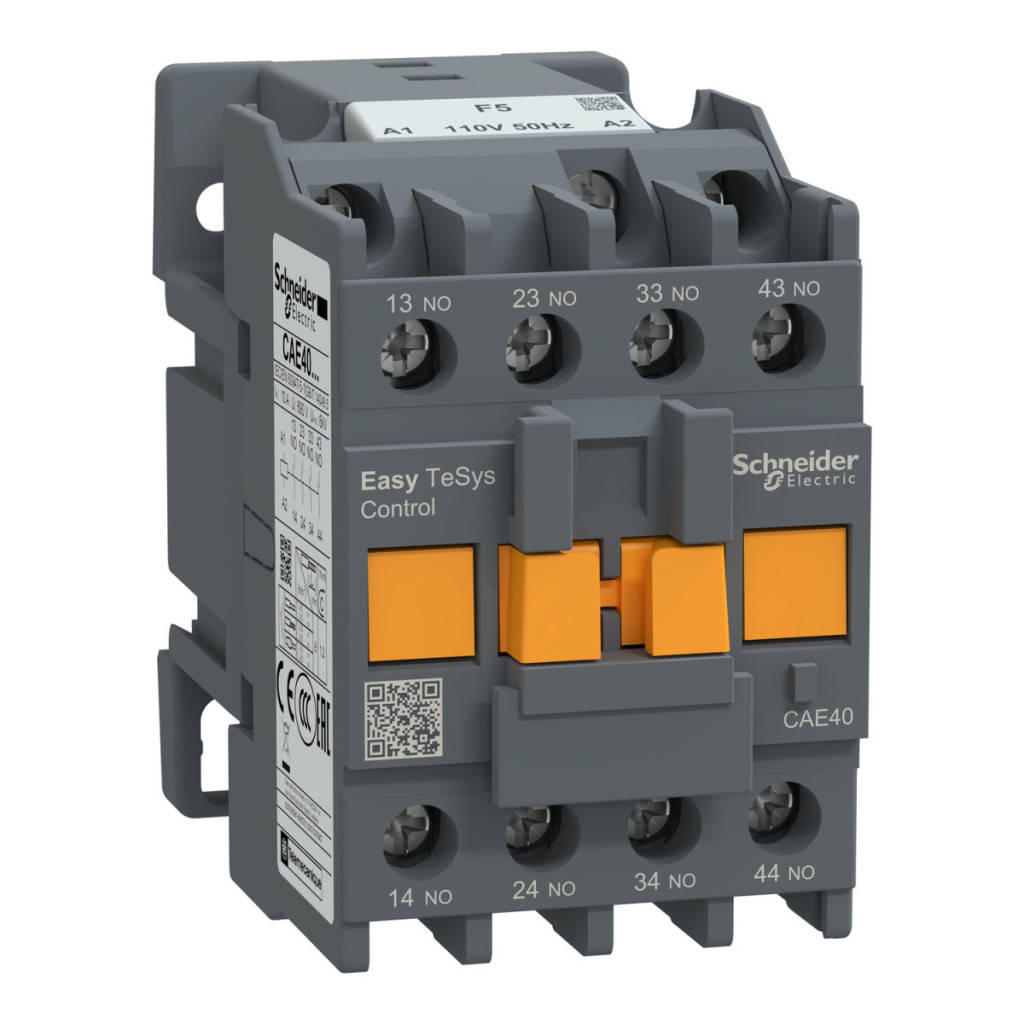

Relele Schneider Electric Easy TeSys Control CAE40F5 sunt dispozitive de control compacte, de înaltă calitate, ideale pentru aplicații industriale. Acest dispozitiv versatil face parte din gama de produse Schneider Electric Easy TeSys, care oferă echilibrul perfect între fiabilitate și rentabilitate. Contactorul CAE40F5 are 4 contacte NO (normal deschise) și poate fi utilizat cu tensiuni de funcționare de până la 690 V c.a. Circuitul de control funcționează la 110 V c.a. 50 Hz și poate fi utilizat în categoriile de aplicații AC-15 și AC-14. Designul compact (45 mm lățime, 74 mm înălțime, 80 mm adâncime) permite instalarea cu economie de spațiu, fie pe o șină DIN, fie pe o placă. Produsul este disponibil în culoarea gri (RAL 7011) și se integrează perfect în mediile industriale. Releul de comandă CAE40F5 are parametri tehnici remarcabili. Rezistența la tensiune de impuls nominală de 6 kV (în conformitate cu IEC 60947) și fluxul de căldură convențional de 10 A măsurat în aer liber (la 40 °C) garantează o funcționare fiabilă chiar și în condiții dificile. Capacitatea nominală de comutare Irms este de 140 A la 690 V c.a. (în conformitate cu IEC 60947-5-1), în timp ce capacitatea nominală de curent de scurtă durată este de 120 A pentru 500 ms sau 140 A pentru 100 ms. Valoarea nominală a siguranței asociate este de 10 A gG la 690 V, în conformitate cu IEC 60947-5-1. Tensiunea nominală de izolație este de 690 V (conform IEC 60947-5-1), ceea ce asigură un nivel ridicat de siguranță. CAE40F5 se conectează folosind terminale cu șurub, care pot fi utilizate atât cu fire flexibile, cât și cu fire solide, cu o secțiune transversală de 1-2,5 mm². Cuplul de strângere recomandat este de 1,2 Nm pentru terminalul cu șurub, folosind o șurubelniță Philips 2. Limite de tensiune ale circuitului de comandă: funcționare 0,85-1,1 Uc la 50 Hz, cădere 0,3-0,6 Uc. Timpul de funcționare este de 12-22 ms pentru excitația bobinei și închiderea NO și de 6-17 ms pentru dezactiva bobinei și închiderea NO. Durata de viață mecanică este remarcabilă: 10 milioane de cicluri, frecvență maximă de funcționare 180 cicluri/minut. Tensiunea minimă de comutare este de 17 V, curentul minim de comutare este de 5 mA, iar rezistența de izolație este mai mare de 10 MOhm. Produsul are o robustețe mecanică remarcabilă: poate rezista la șocuri de până la 7 Gn timp de 11 ms în starea de releu deschis și 10 Gn timp de 11 ms în starea de releu închis și are o rezistență la vibrații de 1,5 Gn în starea de releu deschis și 3 Gn în starea de releu închis, 5-300 Hz.
Schneider Electric Easypact TVS - CAE40F5 - Date tehnice releu de protecție
Caracteristici cheie
Linie de produse: Easy TeSys
Familie de produse: Releu de control Easy TeSys
Tipul produsului: Releu de control
Denumirea scurtă a dispozitivului: CAE
Aplicație contactor: Circuit de control
Culoare: Gri (RAL 7011)
Date suplimentare
Categorie de aplicație: AC-15, AC-14
Configurație poli: 4 NO (normal deschis)
Tensiune nominală de funcționare: <= 690 V AC
Tip circuit de control: AC 50 Hz
Tensiune circuit de control: 110 V CA 50 Hz
Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947
Fluxul de căldură convențional măsurat în aer liber: 10 A (la 40 °C)
Capacitate nominală de comutare Irms: 140 A la 690 V c.a. conform IEC 60947-5-1
Capacitate nominală de transport a curentului pe termen scurt: 120 A - 500 ms, 140 A - 100 ms
Valoarea nominală a siguranței conectate: 10 A gG la 690 V conform IEC 60947-5-1
Tensiune nominală de izolație: 690 V conform IEC 60947-5-1
Instalare și conectare
Metodă de montare: Șină, placă
Conexiuni - terminale:
- Terminale cu șurub 1 1...2,5 mm² - rigiditate cablu: fără capăt flexibil al cablului
- Terminale cu șurub 2 1...2,5 mm² - rigiditate cablu: fără capăt flexibil al cablului
- Terminale cu șurub 1 1...2,5 mm² - rigiditate cablu: cu capăt cablu flexibil
- Terminale cu șurub 2 1...2,5 mm² - rigiditate cablu: cu capăt cablu flexibil
- Terminale cu șurub 1 1...2,5 mm² - rigiditate cablu: fără capăt compact de cablu
- Terminale cu șurub 2 1...2,5 mm² - rigiditate cablu: fără capăt compact de cablu
Cuplu de strângere recomandat: 1,2 N·m - pentru borne cu șurub - cu șurubelniță Philips 2
Date de performanță
Limite de tensiune ale circuitului de control: Funcționare: 0,85...1,1 Uc la 50 Hz, cădere: 0,3...0,6 Uc
Timp de funcționare: 12...22 ms excitație bobină și închidere NO, 6...17 ms terminare excitație bobină și închidere NO
Durată de viață mecanică: 10 milioane de cicluri
Frecvență maximă de funcționare: 180 cicluri/minut
Putere de comutare: 70 VA 50 Hz (la 20 °C)
Consum continuu de energie: 8 VA 50 Hz (la 20 °C)
Tensiune minimă de comutare: 17 V
Curent minim de comutare: 5 mA
Rezistență de izolație: > 10 MOhm
Caracteristici mecanice
Robustețe mecanică:
- Impacturi cu releul deschis: 7 Gn până la 11 ms
- Impacturi cu releul închis: 10 Gn până la 11 ms
- Vibrații cu releul deschis: 1,5 Gn, 5...300 Hz
- Vibrații cu releul închis: 3 Gn, 5...300 Hz
Dimensiuni: Înălțime: 74 mm, Lățime: 45 mm, Adâncime: 80 mm
Caracteristici de mediu
Standarde: IEC 60947-5-1
Certificări de produs: GOST
Grad de protecție IP: IP2X conform IEC 60529
Tratament de protecție: TH conform IEC 60068
Temperatura ambiantă în timpul funcționării: -20...70 °C
Temperatura ambiantă în timpul depozitării: -60...80 °C
Altitudine de funcționare: 3000 m fără reducerea performanței
