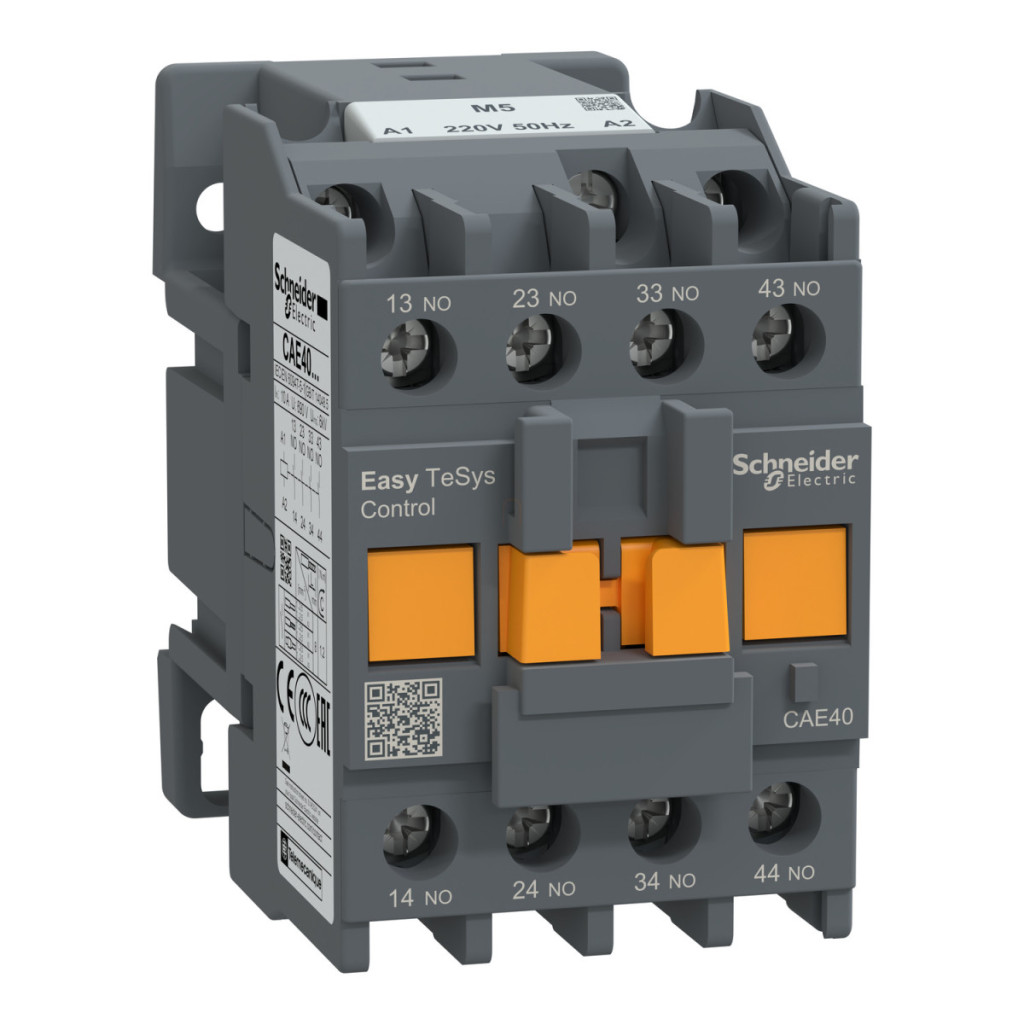

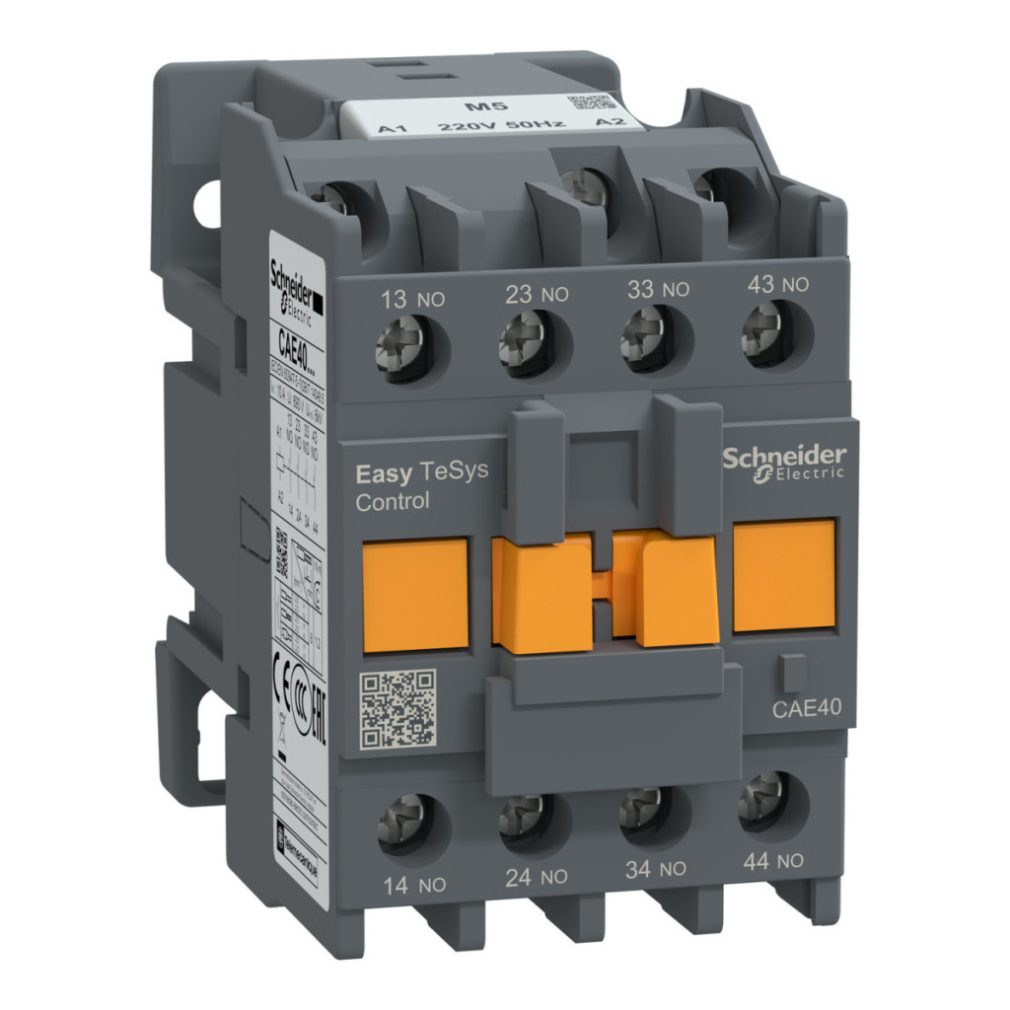

Releul de comandă Schneider Electric Easy TeSys Control CAE40M5 este un dispozitiv de comutare industrial compact, versatil și fiabil, conceput special pentru controlul circuitelor de comandă. Releul gri (RAL 7011) este alegerea perfectă pentru profesioniștii care caută o soluție rentabilă, dar profesională pentru sisteme de control industrial, procese de automatizare sau aplicații de control al mașinilor. Modelul CAE40M5 are 4 contacte NO (normal deschise) care pot fi utilizate în categoriile de utilizare AC-14 și AC-15. Produsul poate fi utilizat la o tensiune nominală maximă de funcționare (Ue) de 690 V c.a., în timp ce tensiunea circuitului de control (Uc) este de 220 V c.a. 50 Hz. Releul are un design extrem de robust, dovadă fiind tensiunea nominală de impuls (Uimp) de 6 kV, care respectă standardul IEC 60947. Acest parametru oferă o protecție excelentă împotriva vârfurilor de tensiune și a tranzitorilor, crescând durata de viață și fiabilitatea produsului chiar și în medii industriale. Releul de control CAE40M5 are un curent termic convențional în aer liber (Ith) de 10 A la 40 °C, ceea ce îl face potrivit pentru comutarea diverselor sarcini. În conformitate cu standardul IEC 60947-5-1, produsul are o capacitate nominală de comutare de 140 A Irms la 690 V CA și o capacitate nominală de transport a curentului pe termen scurt (Icw) de 120 A - 500 ms și 140 A - 100 ms. Releul este proiectat pentru o tensiune de izolație (Ui) de 690 V, ceea ce permite o funcționare sigură în diverse aplicații. Pentru o protecție adecvată, se recomandă o siguranță gG de 10 A la 690 V, în conformitate cu IEC 60947-5-1. Printre caracteristicile tehnice ale CAE40M5 se numără opțiunile sale versatile de montare, deoarece poate fi montat pe un panou sau pe o șină. Conexiunile se realizează cu borne cu șurub potrivite pentru cabluri cu o secțiune transversală de 1-2,5 mm², fie flexibile (cu sau fără manșoane), fie solide. Cuplul de strângere recomandat pentru bornele cu șurub este de 1,2 Nm, pentru care trebuie utilizată o șurubelniță Philips de dimensiunea 2. Limitele de funcționare ale tensiunii circuitului de comandă sunt 0,85-1,1 Uc la 50 Hz, în timp ce valoarea de declanșare este 0,3-0,6 Uc. În ceea ce privește timpii de funcționare, timpul de tranzit este de 12-22 ms când bobina este alimentată și NO este închis, și de 6-17 ms când bobina este dezafectată și NO este închis. Schneider Electric CAE40M5 se mândrește cu o durată de viață mecanică remarcabilă, deoarece poate efectua 10 milioane de cicluri de comutare, cu o frecvență maximă de funcționare de 180 de cicluri/minut.
Schneider Electric Easypact TVS - CAE40M5 date tehnice
Caracteristici principale
Familia de produse: Easy TeSys
Categorie de produse: Releu de control Easy TeSys
Tip componentă: Releu de control
Denumire scurtă dispozitiv: CAE
Aplicație comutator magnetic: Circuit de control
Culoare: Gri (RAL 7011)
Caracteristici electrice
Categorie de utilizare: AC-14, AC-15
Compoziție contact: 4 NO (contacte normal deschise)
Tensiune nominală de funcționare [Ue]: ≤ 690 V CA
Tip circuit de control: CA, 50 Hz
Tensiune circuit de control [Uc]: 220 V c.a. 50 Hz
Tensiune nominală de impuls [Uimp]: 6 kV (conform IEC 60947)
Curent termic convențional măsurat în aer liber [Ith]: 10 A (la 40 °C)
Capacitate nominală de comutare [Irms]: 140 A, 690 V c.a. (conform IEC 60947-5-1)
Capacitate nominală de transport al curentului pe termen scurt [Icw]: 120 A - 500 ms, 140 A - 100 ms
Siguranță recomandată: 10 A gG, la 690 V (conform IEC 60947-5-1)
Tensiune nominală de izolare [Ui]: 690 V (conform IEC 60947-5-1)
Date mecanice și de conectare
Metodă de montare: Pe placă sau pe șină
Conexiuni - terminale: Terminale cu șurub, pentru secțiuni de cablu de 1-2,5 mm² (cu sau fără manșoane flexibile, solide)
Cuplu de strângere recomandat: 1,2 N·m (cu șurubelniță Philips 2)
Parametri de funcționare
Limite de tensiune ale circuitului de control: Funcționare: 0,85...1,1 Uc la 50 Hz; Decuplare: 0,3...0,6 Uc
Timp de funcționare: 12...22 ms (excitație bobină și închidere NO); 6...17 ms (dezinervarea bobinei și închiderea NO)
Durată de viață mecanică: 10 milioane de cicluri
Frecvență maximă de funcționare: 180 cicluri/minut
Putere de comutare: 70 VA 50 Hz (la 20 °C)
Consum continuu de energie: 8 VA 50 Hz (la 20 °C)
Tensiune minimă de comutare: 17 V
Curent minim de comutare: 5 mA
Rezistență de izolație: > 10 MOhm
Robustețe mecanică
Rezistență la impact: Cu releu deschis: 7 Gn până la 11 ms; Cu releul închis: 10 Gn până la 11 ms
Rezistență la vibrații: Cu releul deschis: 1,5 Gn, 5...300 Hz; Cu releul închis: 3 Gn, 5...300 Hz
Dimensiuni
Înălțime: 74 mm
Lățime: 45 mm
Adâncime: 80 mm
Condiții de mediu
Standarde: IEC 60947-5-1
Certificări produs: GOST
Grad de protecție IP: IP2X (conform IEC 60529)
Tratament de protecție: TH (conform IEC 60068)
Temperatura ambiantă de funcționare: -20...70 °C
Temperatura ambiantă de depozitare: -60...80 °C Altitudine de funcționare: 3000 m fără reducerea performanței
