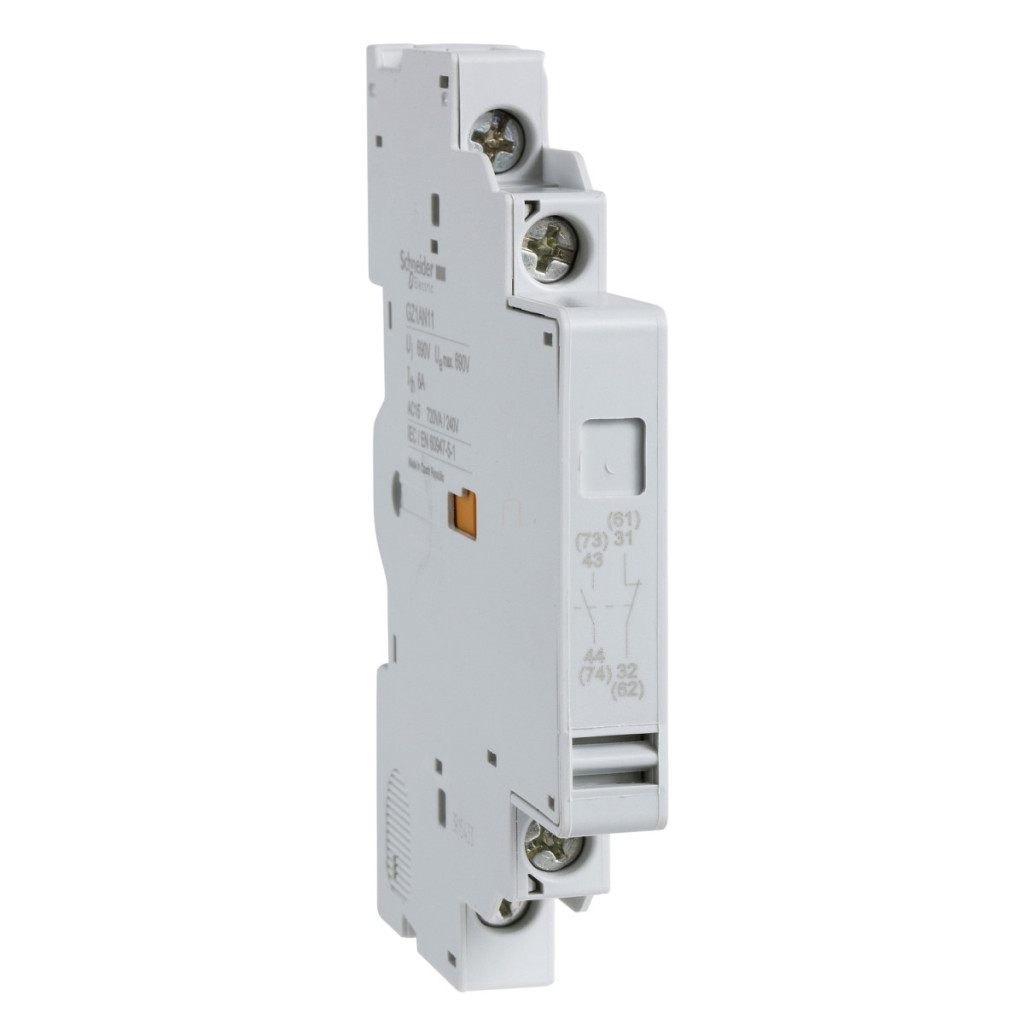

Blocul de contacte auxiliare Schneider Electric GZ1AN11 este un adaos versatil și fiabil la gama de produse Easy TeSys Power. Acest model de contact montabil pe partea stângă, 1NO+1NC (1 normal deschis + 1 normal închis) este o alegere excelentă pentru aplicații industriale în care sunt necesare feedback și control precise. Contactul auxiliar GZ1AN11 este compatibil cu întrerupătoarele miniaturale EasyPact și EasyPact TVS GZ1E, ceea ce sporește flexibilitatea la proiectarea diverselor sisteme electrice. Parametrii tehnici ai produsului asigură performanțe remarcabile. Acesta are o tensiune nominală de izolare de 690 V și o gamă de tensiune de funcționare de 48-690 V c.a. sau 24-240 V c.c., ceea ce îl face potrivit pentru o gamă largă de aplicații. Curentul termic convențional în aer liber de 6 A oferă o rezervă suficientă pentru diverse sarcini de control. Tipul de protecție este o siguranță GG de 10 A. Fiabilitatea sa este demonstrată de o durată de viață mecanică de 100.000 de cicluri și o durată de viață electrică ridicată de 70.000 de cicluri în diverse categorii de sarcină. Curentul minim de comutare este de 5 mA, iar tensiunea minimă de comutare este de 17 V. Flexibilitatea opțiunilor de conectare este asigurată de bornele cu șurub care acceptă diferite secțiuni transversale ale firelor: fir solid de 1-2,5 mm², fir flexibil de 0,75-2,5 mm² fără manșoane și fir flexibil de 0,75-1,5 mm² cu manșoane. Sunt posibile conexiuni cu un singur fir și cu două fire în toate categoriile, ceea ce permite o mare libertate în proiectarea sistemului. Capacitatea de sarcină electrică a GZ1AN11 depinde de aplicație: între 300 și 850 VA în categoria AC-15 (în intervalul de tensiune 48-690 V) și între 120 și 240 W în categoria DC-13 (în intervalul 24-240 V). Datorită dimensiunilor sale compacte (89 mm înălțime, 9,3 mm lățime, 66 mm adâncime), contactul auxiliar GZ1AN11 poate fi instalat cu ușurință chiar și în dulapuri de comutație înguste. Poate fi montat pe partea stângă a dispozitivului de comutație, astfel încât nu ocupă spațiu suplimentar în dulapul de comutație. Desenul dimensional detaliat asigură o instalare precisă. Pe baza tuturor acestor parametri și caracteristici, contactul auxiliar Schneider Electric GZ1AN11 este alegerea ideală pentru proiecte de automatizare industrială, sisteme de control al clădirilor și orice aplicație în care este necesar un feedback și un control precis și fiabil.
Schneider Electric Easypact TVS - GZ1AN11 - contact auxiliar de protecție a motorului 1NO+1NC date tehnice
Caracteristici generale
Familia de produse: Easy TeSys Power
Seria de produse: Easy TeSys
Tipul de produs: Bloc de contacte auxiliare
Denumirea prescurtată a dispozitivului: GZ1AN
Compatibilitate și instalare
Compatibilitate: EasyPact EasyPact TVS GZ1E întrerupător miniatural
Locație de instalare: Partea stângă
Funcționare contact auxiliar: Instantaneu 1 NO + 1 NC
Compoziția contactului: 1 NO + 1 NC
Caracteristici electrice
Tensiune nominală de izolare [Ui]: 690 V (conform IEC 60947-1)
Tensiune nominală de funcționare [Ue]: 48...690 V c.a. / 24...240 V c.c.
Curent termic convențional măsurat în aer liber [Ith]: 6 A
Tip de protecție: Siguranță GG 10 A
Durată de viață mecanică: 100.000 de cicluri
Curent minim de comutare: 5 mA
Tensiune minimă de comutare: 17 V
Putere nominală de funcționare
În categoria AC-15:
300 VA la 48 V - durată de viață electrică: 70.000 de cicluri
400 VA la 690 V - durată de viață electrică: 70.000 de cicluri
500 VA la 110...127 V - durată de viață electrică: 70.000 de cicluri 500 VA la 500 V - durată de viață electrică: 70.000 de cicluri 650 VA la 440 V - durată de viață electrică: 70.000 de cicluri 720 VA la 230...240 V - durată de viață electrică: 70.000 de cicluri
850 VA 380...415 V – durată de viață electrică: 70.000 de cicluri
În categoria DC-13:
120 W la 240 V – durată de viață electrică: 70.000 de cicluri
140 W la 110 V - durată de viață electrică: 70.000 de cicluri
140 W la 24 V - durată de viață electrică: 70.000 de cicluri
180 W la 60 V - durată de viață electrică: 70.000 de cicluri
240 W la 48 V - durată de viață electrică: 70.000 de cicluri
Conexiuni
Tip terminal:
Terminale cu șurub 1 fir(e) 1...2,5 mm² solid
Terminale cu șurub 2 fire 1...2,5 mm² solid
Terminale cu șurub 1 fir 0,75...2,5 mm² fără manșoane flexibile
Terminale cu șurub 2 fire 0,75...2,5 mm² fără manșoane flexibile
Terminale cu șurub 2 fire 0,75...1,5 mm² cu manșoane flexibile la capătul firelor
Terminale cu șurub 1 fir(uri) 0,75...1,5 mm² cu manșoane flexibile la capătul firelor
Dimensiuni
Înălțime: 89 mm
Lățime: 9,3 mm
Adâncime: 66 mm
Greutate netă: 0,05 kg
