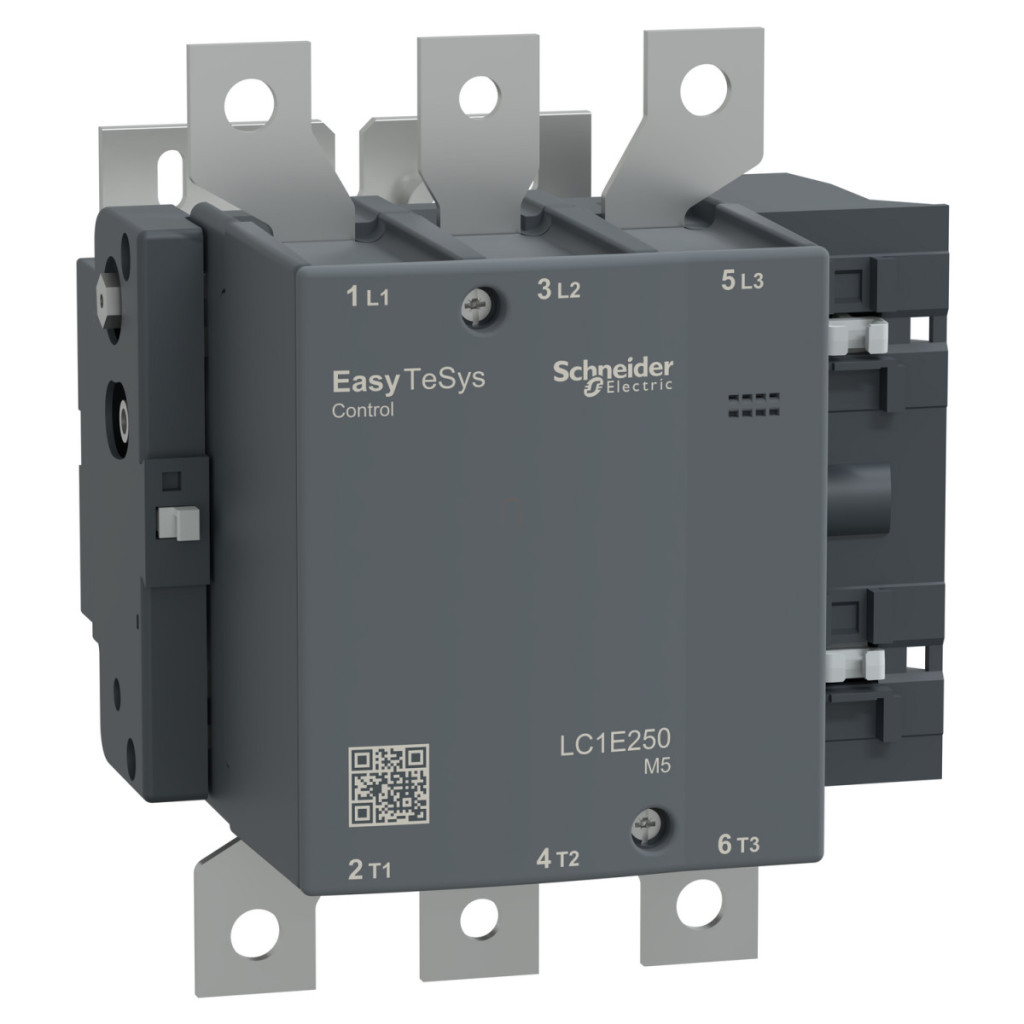

LC1E250M5, parte a familiei Easy TeSys Control de la Schneider Electric, este un contactor magnetic profesional conceput special pentru aplicații industriale de control al motoarelor. Acest contactor cu 3 poli (3NO) este alegerea ideală pentru controlul motoarelor de curent alternativ de diferite dimensiuni, în special pentru echipamente de putere mai mare. Contactorul LC1E250M5 poate fi utilizat în categoriile de aplicații AC-3, AC-3e și AC-1, asigurând o utilizare versatilă pentru diferite tipuri de sarcini. Dispozitivul are parametri tehnici remarcabili: funcționează cu un curent nominal de 250 A (sub 55 °C) în modul AC-3, furnizează 190 A în categoria AC-3e și poate suporta până la 300 A în modul AC-1. Gama de putere a motorului este impresionantă: de la 75 kW la 220/230 V la 160 kW la 660/690 V. Circuitul de control funcționează la 220 V c.a. și 50 Hz, ceea ce este în conformitate cu standardele și cerințele europene. Designul robust și caracteristicile tehnice avansate ale dispozitivului asigură o durată lungă de viață și o funcționare fiabilă. Durabilitatea sa mecanică este impresionantă, cu o durată de viață a ciclului de comutare de 5.000.000 de cicluri, în timp ce durata de viață electrică este de 200.000 de cicluri în categoria AC-1 și 700.000 de cicluri în categoria AC-3. LC1E250M5 oferă un nivel ridicat de siguranță: tensiunea de rezistență la impulsuri (Uimp) este de 8 kV, iar tensiunea de izolație este de 690 V. Capacitatea sa de curent de scurtă durată este de 1800 A la 40 °C timp de 10 secunde, oferind o protecție excelentă în cazul unui scurtcircuit. Dispozitivul are o temperatură de funcționare cuprinsă între -5 °C și 55 °C și o temperatură de depozitare cuprinsă între -60 °C și 80 °C. Este de remarcat faptul că dispozitivul poate fi utilizat la altitudini de până la 3000 de metri deasupra nivelului mării fără nicio pierdere de performanță, asigurând o aplicabilitate largă în diferite zone geografice. Comutatorul magnetic LC1E250M5 este recomandat în mod special pentru aplicații industriale de control al motoarelor și HVAC, unde performanța fiabilă și durata lungă de viață sunt importante. Dispozitivul are dimensiuni compacte (197 mm înălțime, 168,5 mm lățime, 181 mm adâncime), ceea ce îl face o soluție economisitoare de spațiu pentru instalarea în dulapuri de comutație. Comutatorul magnetic este ușor de instalat și de utilizat, respectă mai multe standarde (IEC 60947-1, IEC 60947-4-1, IEC 60947-5-1) și are certificări EAC și CE. Dispozitivul are un grad de protecție IP00 conform IEC 60529. O gamă largă de opțiuni de conectare (cabluri, șine, terminale cu șurub) asigură o utilizare flexibilă în diverse medii de instalare. LC1E250M5 este un comutator magnetic rentabil, dar de înaltă calitate și fiabil, ideal pentru aplicații industriale de control al motoarelor.
Date tehnice LC1E250M5
Informații generale
Seria de produse: Easy TeSys
Familia de produse: Easy TeSys Control
Tip dispozitiv: Comutator magnetic
Denumire scurtă dispozitiv: LC1E
Aplicație comutator magnetic: Comanda motorului, Sarcina rezistivă
Categorie de utilizare: AC-3, AC-3e, AC-1
Parametri electrici
Descrierea polilor: 3P
Tensiune nominală de funcționare [Ue]: Circuit de alimentare: <= 690 V c.a. 50/60 Hz
Curent nominal de funcționare [Ie]: 250 A (sub 55 °C) <= 440 V c.a. în circuit AC-3, 190 A (sub 55 °C) <= 440 V c.a. în circuitul AC-3, 300 A (sub 40 °C) <= 440 V c.a. în circuitul AC-1
Tensiune circuit de comandă [Uc]: 220 V c.a. 50 Hz
Puterea motorului
75 kW 220/230 V c.a. 50/60 Hz, 132 kW 380/400 V c.a., 140 kW 415/440 V c.a., 160 kW 500 V c.a., 160 kW 660/690 V c.a., 160 kW 660...690 V
Parametri suplimentari
Compoziția contactului: 3 NO
Curent termic convențional măsurat în aer liber [Ith]: 300 A (la 40 °C) într-un circuit
Capacitate nominală de comutare Irms: 2500 A într-un circuit de 440 V c.a., în conformitate cu IEC 60947-4-1
Capacitate nominală de întrerupere: 2000 A într-un circuit de 440 V, în conformitate cu IEC 60947
Curent nominal de scurtă durată [Icw]: 1800 A într-un circuit de 40 °C - 10 s
Impedanță medie: 0,32 mOhm - Ith 300 A într-un circuit de 50 Hz
Pierdere de putere pe pol: 20 W AC-3, 29 W AC-1
Tensiune nominală de izolare [Ui]: 690 V, în conformitate cu IEC 60947-4-1
Categorie de supratensiune: III
Grad de poluare: 3
Tensiune nominală de impuls [Uimp]: 8 kV bobină neconectată la circuit, în conformitate cu standardul IEC 60947
Parametri mecanici și de funcționare
Durată de viață mecanică: 5.000.000 de cicluri
Durată de viață electrică: 200.000 de cicluri AC-1, 700.000 de cicluri AC-3
Timp de funcționare: 20...35 ms la închidere, 7...15 ms la deschidere
Frecvență maximă de funcționare: 1200 cicluri/oră la 55 °C
Nivel de protecție (IP): IP00 conform IEC 60529
Temperatură ambiantă admisibilă: -5...55 °C în timpul funcționării, -60...80 °C în timpul depozitării Altitudine de funcționare: 3000 m fără reducerea performanței Rezistență la foc:850 °C conform IEC 60695-2-1
Caracteristici fizice
Înălțime: 197 mm
Lățime: 168,5 mm
Adâncime: 181 mm
Greutate: 4,7 kg
Certificate și standarde
Standarde: IEC 60947-1, IEC 60947-4-1, IEC 60947-5-1
Certificări de produs: EAC, CE
