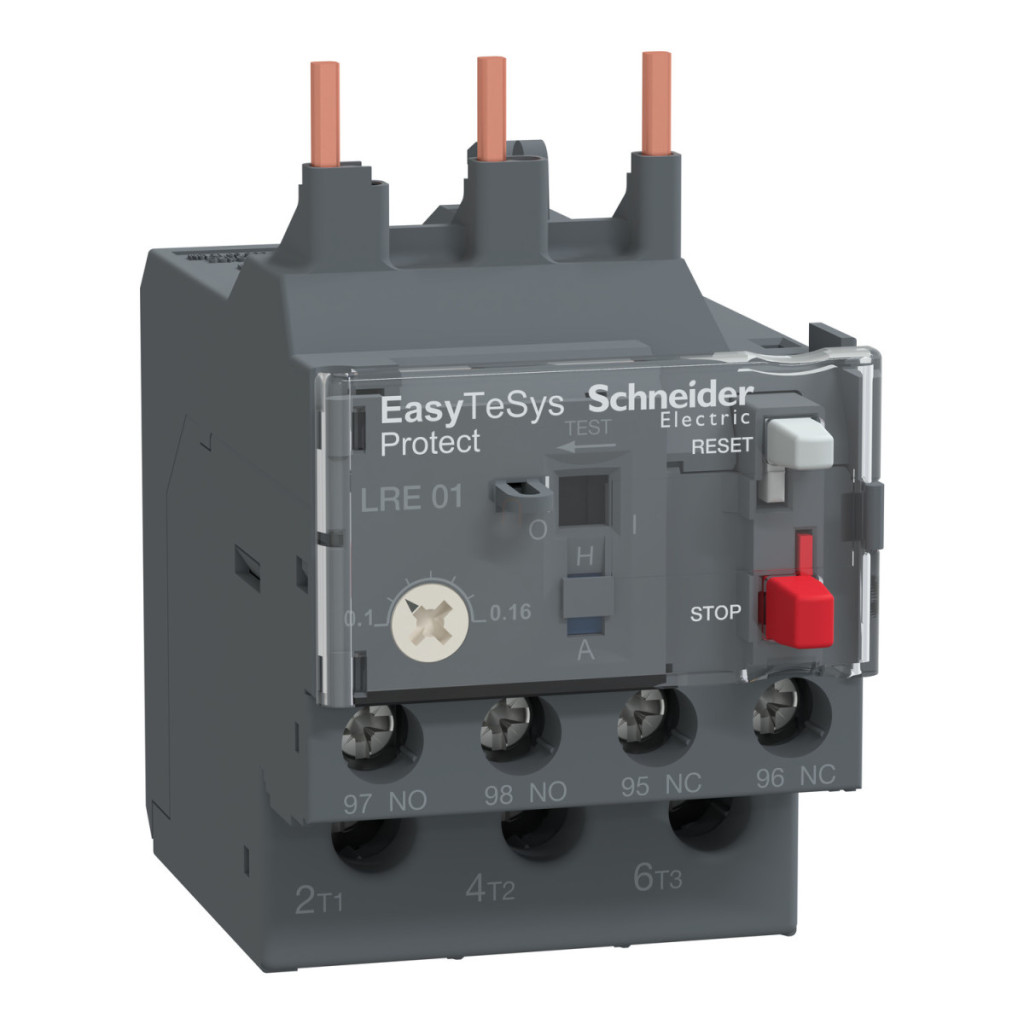

Releul de protecție termică diferențială LRE01, parte a gamei de produse Easy TeSys Protect de la Schneider Electric, este o soluție compactă și fiabilă de protecție a motoarelor, potrivită în special pentru protecția eficientă a motoarelor de putere redusă. Acest produs din clasa de protecție 10A poate fi conectat direct la contactoare de tip LC1E06-38, ceea ce simplifică procesul de instalare și reduce la minimum timpul necesar pentru instalare. Releul de declanșare termică LRE01 este reglabil în intervalul de curent 0,1-0,16 A, ceea ce permite configurarea sa precisă pentru a se potrivi cu curentul nominal al motorului care trebuie protejat. Una dintre caracteristicile remarcabile ale produsului este detectarea pierderii de fază, care, în conformitate cu standardul IEC 60947-4-1, se oprește la 130% din curentul nominal în cazul a două faze, oferind astfel o protecție fiabilă pentru motor chiar și în cazul unei alimentări asimetrice. Pragul de declanșare a releului este de 1,14 +/- 0,06 Ir conform IEC 60947-4-1, asigurând o funcționare precisă. Din punct de vedere tehnic, LRE01 are mai multe opțiuni de instalare: poate fi montat direct sub contactor, dar poate fi montat și pe o placă sau șină cu accesoriile corespunzătoare. Produsul funcționează la o frecvență de rețea de 50-60 Hz și poate fi utilizat până la o tensiune nominală de funcționare de 690 V c.a. Configurația contactului auxiliar este 1 NO + 1 NC, iar curentul termic convențional în aer liber al circuitului de semnalizare este de 5 A. Dispozitivul are un grad de protecție IP20 conform IEC 60529 și o temperatură de funcționare de -20...60 °C fără reducere a puterii (conform IEC 60947-4-1) sau -20...70 °C cu reducere a puterii. Opțiunile de reglare includ un buton roșu pentru oprire și un buton verde pentru resetare, iar un indicator de eliberare arată când releul este activat. Robustețea mecanică a releului este demonstrată de rezistența sa la șocuri de până la 6 Gn timp de 11 ms (conform IEC 60068-2-7) și vibrații de 3 GN (conform IEC 60068-2-6). Dispunerea terminalelor produsului a fost, de asemenea, optimizată: acesta are terminale cu șurub pentru circuite de alimentare care pot fi utilizate cu capete de cablu flexibile de 1,5-6 mm², capete de cablu flexibile de 1-4 mm² sau cabluri solide de 1-6 mm². Terminalele cu șurub ale circuitului de semnal sunt potrivite pentru fire cu o secțiune transversală de 1-2,5 mm². Cuplul de strângere recomandat pentru ambele circuite este de 1,7 Nm.
Schneider Electric Easypact TVS - LRE01 - releu de protecție termică 0,1...0,16 A date tehnice
Caracteristici generale
Familia de produse: Easy TeSys
Seria de produse: Easy TeSys Protect
Tipul produsului: Releu de protecție termică diferențială împotriva suprasarcinilor
Abreviere: LRE
Aplicație: Protecție motor
Sensibilitate la defect de fază: Curentul de declanșare este de 130% din curentul nominal pentru două faze, cu a treia la 0 (conform IEC 60947-4-1)
Culoare: Gri (RAL 7011)
Informații suplimentare
Compatibilitate produs: LC1E06...38
Tip rețea: CA
Frecvență rețea: 50...60 Hz
Metodă de montare: Sub contactor, pe placă (cu accesorii speciale), pe șină (cu accesorii speciale)
Clasa de declanșare termică: Clasa 10A conform IEC 60947-4-1
Funcție de semnalizare: Indicator de declanșare a releului
Interval de reglare a declanșării termice: 0,1...0,16 A
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Robustețe mecanică: Impact: 6 Gn până la 11 ms conform IEC 60068-2-7, Vibrații: 3 GN conform IEC 60068-2-6
Configurație contact auxiliar: 1 NO + 1 NC
Curent termic convențional în aer liber: 5 A pentru circuitul de semnalizare
Tensiune nominală de funcționare: <= 690 V c.a.
Siguranță asociată: 2 A pentru circuitul de alimentare gG, 0,25 A pentru circuitul de alimentare aM, 5 A pentru circuitul de semnalizare gG
Tensiune nominală de izolare: 690 V conform IEC 60947-4-1
Tensiune nominală de rezistență la impulsuri: 6 kV
Indicație locală: Indicator de declanșare
Tip de control: Buton roșu de oprire, buton verde de resetare
Compensare de temperatură: -20...60 °C
Conexiuni și terminale
Terminale cu șurub pentru circuitul de alimentare: 1,5...6 mm² fără capăt de cablu flexibil, 1...4 mm² cu papuci de cablu flexibili, 1...6 mm² fără papuci de cablu solizi
Terminale cu șurub pentru circuitul de semnal: 1...2,5 mm² fără papuci de cablu flexibili, 1...2,5 mm² cu papuci de cablu flexibili, 1...2,5 mm² fără capăt de cablu solid
Cuplu de strângere recomandat: Circuit de alimentare: 1,7 N.m pentru borne cu șurub, Circuit de semnalizare: 1,7 N.m pentru borne cu șurub
Dimensiuni
Înălțime: 44,5 mm
Lățime: 45 mm
Adâncime: 70 mm
Parametri de mediu
Standarde: IEC 60947-4-1, IEC 60947-5-1
Certificări produs: IEC, CCC, EAC
Tratament de protecție: TH conform IEC 60068
Grad de protecție IP: IP20 conform IEC 60529
Temperatură ambiantă de funcționare: -20...60 °C fără reducere a puterii conform IEC 60947-4-1, -20...70 °C cu reducere a puterii
Temperatura ambiantă de depozitare: -60...80 °C Rezistență la foc: 850 °C conform IEC 60068-2-1 Rigiditate dielectrică: 6 kV la 50 Hz conform IEC 60255-5
Compatibilitate electromagnetică: Imunitate la supratensiune: 6 kV conform IEC 60801-5
