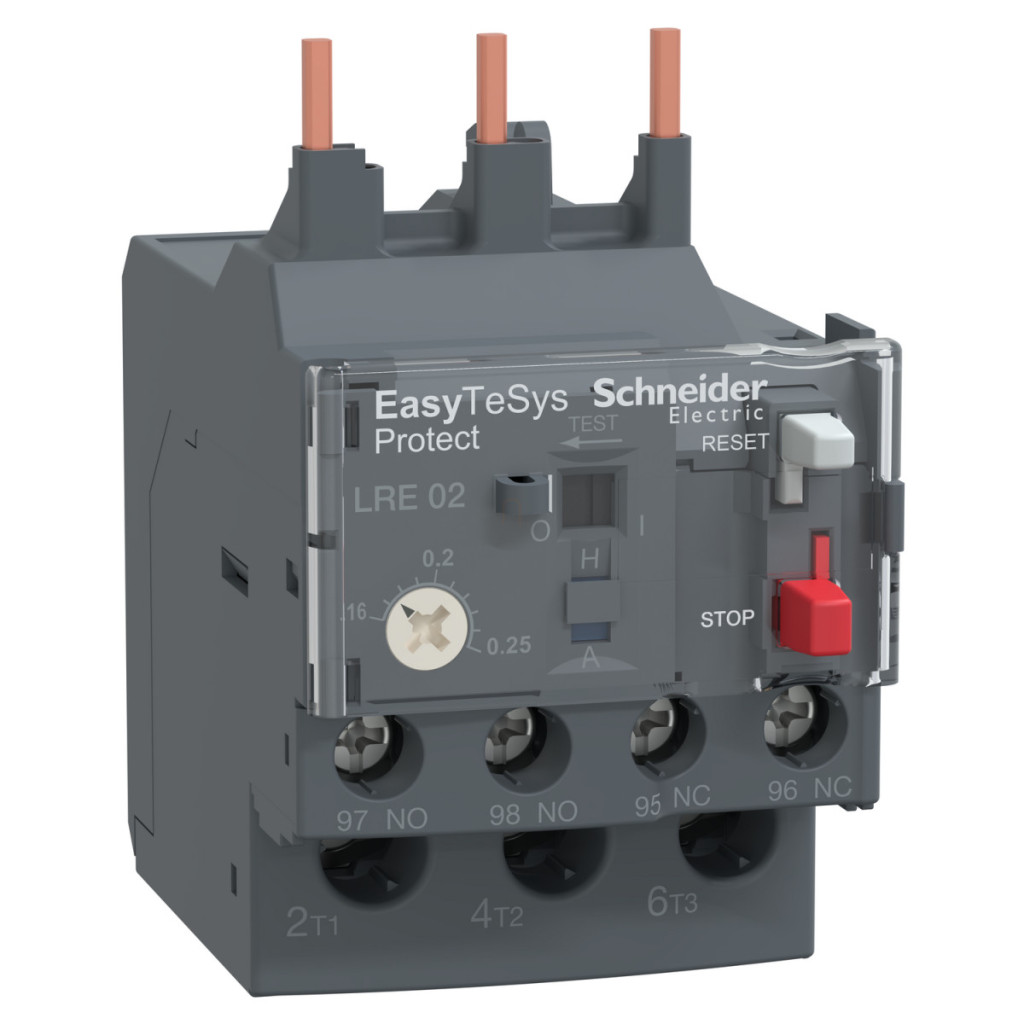

Releul de protecție termică diferențială Schneider Electric Easy TeSys Protect seria LRE02 oferă o soluție excelentă pentru aplicații de protecție a motoarelor în care protecția precisă și fiabilă împotriva suprasarcinii este esențială. Acest dispozitiv compact este special conceput pentru a fi utilizat cu LC1E06...38, fiind alegerea perfectă pentru protejarea motoarelor de putere redusă în medii industriale. Releul este reglabil în intervalul de curent 0,16-0,25 A și îndeplinește cerințele de protecție de clasa 10A ale standardului IEC 60947-4-1. O caracteristică specială este sensibilitatea la pierderea de fază, care oferă un curent de declanșare de 130% pentru două faze, în conformitate cu IEC 60947-4-1, în timp ce a treia fază rămâne la 0. Această funcție este deosebit de utilă pentru protejarea motoarelor trifazate împotriva sarcinilor asimetrice. Dispozitivul are denumirea standard LRE și este disponibil în culoarea gri (RAL 7011). Releul poate fi montat în mai multe moduri: direct sub contactor, pe o placă de montare sau pe o șină folosind accesorii speciale. Domeniul său de frecvență de funcționare este de 50-60 Hz, tensiunea nominală de izolație este de 690 V conform IEC 60947-4-1, iar tensiunea nominală de impuls este de 6 kV. Dispozitivul are compensare de temperatură între -20 și 60 °C și se caracterizează printr-o rezistență mecanică excelentă: poate rezista la șocuri de 6 Gn timp de 11 ms conform IEC 60068-2-7 și la vibrații de 3 GN conform IEC 60068-2-6. Releul are 1 contact auxiliar NO + 1 contact auxiliar NC care pot fi utilizate pentru circuite de semnalizare, cu o sarcină termică convențională în aer liber de 5 A. Funcția de semnalizare locală este asigurată de un indicator de declanșare, iar opțiunile de control sunt completate de un buton roșu (oprire) și un buton verde (resetare). Conexiunile sunt terminale cu șurub, cu diferite opțiuni de rigiditate a cablului, atât pentru circuitul principal, cât și pentru circuitul de semnalizare. Cablurile cu capete flexibile de 1,5-6 mm², capete flexibile de 1-4 mm² sau capete solide de 1-6 mm² pot fi conectate la circuitul principal. Pentru circuitul de semnal se pot utiliza cabluri cu secțiune transversală de 1-2,5 mm², iar cuplul de strângere recomandat pentru ambele circuite este de 1,7 Nm.
Schneider Electric Easypact TVS - LRE02 - releu de protecție termică 0,16...0,25 A date tehnice
Informații generale
Familia de produse: Easy TeSys
Seria de produse: Easy TeSys Protect
Tipul produsului: Releu de protecție termică diferențială
Denumirea scurtă a produsului: LRE
Domeniu de aplicare: Protecție motor
Sensibilitate la defect de fază: Curent de declanșare 130% Ir pe două faze, a treia fază 0 conform IEC 60947-4-1
Culoare: Gri (RAL 7011)
Date tehnice
Compatibilitate produs: LC1E06...38
Tip rețea: CA
Frecvență rețea: 50...60 Hz
Metodă de montare: Sub contactor, cu accesorii speciale pe placă de montare sau șină
Clasă de protecție termică: Clasa 10A conform IEC 60947-4-1
Funcție de semnalizare: Indicator de declanșare a releului
Interval de reglare a protecției termice: 0,16...0,25 A
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Robustețe mecanică: Impacturi: 6 Gn până la 11 ms conform IEC 60068-2-7, Vibrații: 3 GN conform IEC 60068-2-6
Compoziția contactului auxiliar: 1 NO + 1 NC
Fluxul de căldură convențional în aer liber: 5 A pentru circuitul de semnalizare
Tensiune nominală de funcționare: <= 690 V c.a.
Putere nominală a siguranței corespunzătoare: 2 A pentru circuitul de alimentare gG, 0,5 A pentru circuitul de alimentare aM, 5 A gG pentru circuitul de semnalizare
Tensiune nominală de izolare: 690 V conform IEC 60947-4-1
Tensiune nominală de impuls rezistentă: 6 kV
Indicație locală: Indicator de declanșare
Tip de comandă: Buton roșu pentru oprire, buton verde pentru resetare
Compensare de temperatură: -20...60 °C
Caracteristici fizice
Conexiuni - terminale: Circuit de alimentare: terminal cu șurub 1,5...6 mm² (fără capăt de cablu flexibil), 1...4 mm² (cu capăt de cablu flexibil), 1...6 mm² (fără capăt de cablu solid); Circuit de semnal: terminal cu șurub 1...2,5 mm²
Cuplu de strângere recomandat: Circuit de alimentare: 1,7 N.m, Circuit de semnal: 1,7 N.m
Înălțime: 44,5 mm
Lățime: 45 mm
Adâncime: 70 mm
Condiții de mediu
Standarde: IEC 60947-5-1, IEC 60947-4-1
Certificate: IEC, CCC, EAC
Tratament de protecție: TH conform IEC 60068
Grad de protecție IP: IP20 conform IEC 60529
Temperatură ambiantă de funcționare: -20...60 °C fără reducerea puterii conform IEC 60947-4-1, -20...70 °C cu reducerea puterii
Temperatura ambiantă de depozitare: -60...80 °C Rezistență la foc: 850 °C conform IEC 60068-2-1 Rigiditate dielectrică: 6 kV la 50 Hz conform IEC 60255-5
Compatibilitate electromagnetică: Imunitate la supratensiune: 6 kV conform IEC 60801-5
