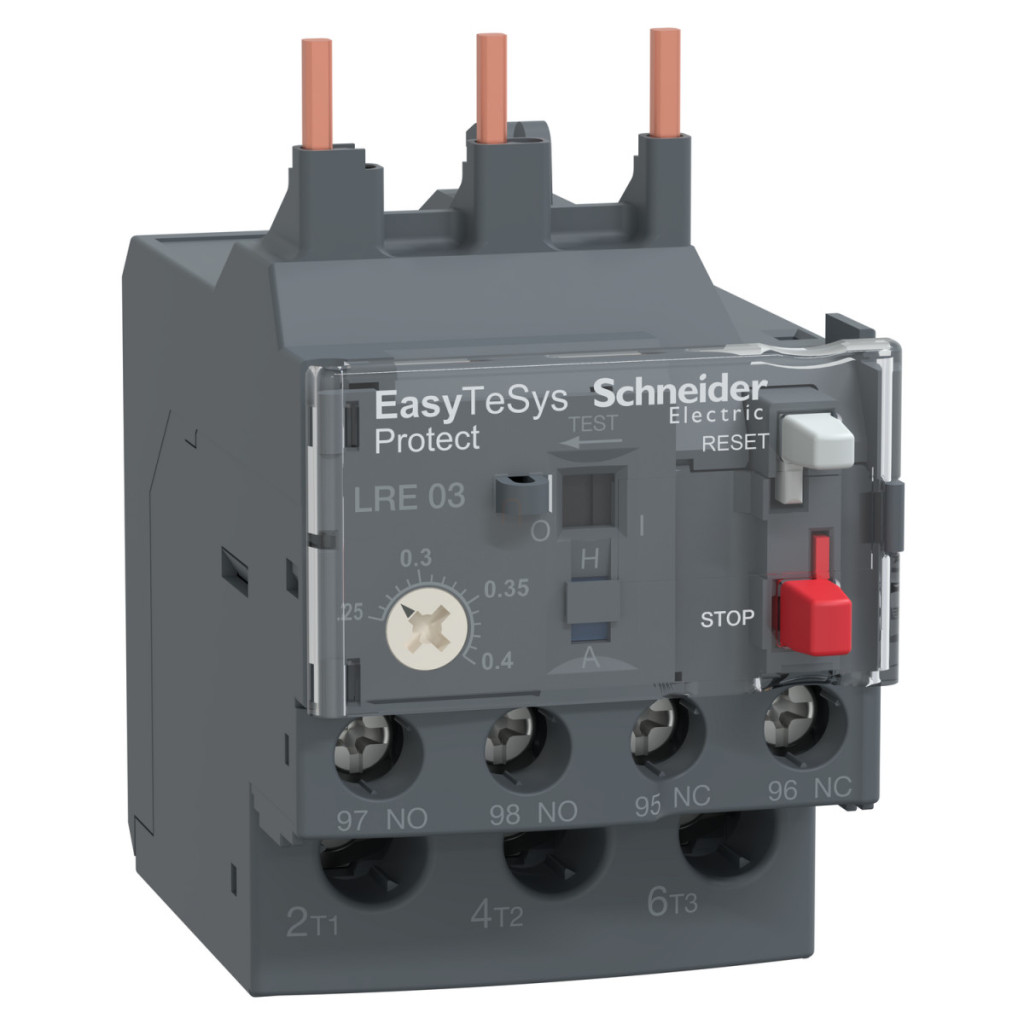

Releul diferențial de suprasarcină termică LRE03 din gama Easy TeSys Protect de la Schneider Electric este o soluție excelentă pentru protecția fiabilă a motoarelor. Acest dispozitiv profesional este proiectat special pentru contactoare LC1E06...38, asigurând compatibilitate perfectă și funcționare fără probleme. Releul LRE03 poate fi setat în intervalul 0,25-0,4 A și este conform cu clasificarea IEC 60947-4-1 Clasa 10A. Dispozitivul are o funcție sofisticată de protecție a fazelor care se declanșează la 130% din curentul nominal în cazul unei suprasarcini pe două faze, în conformitate cu IEC 60947-4-1. Pragul de comutare este de 1,14 +/- 0,06 Ir, ceea ce garantează o protecție precisă și fiabilă a motorului în caz de suprasarcină. Produsul oferă o serie de opțiuni de montare diferite - îl puteți monta direct sub contactor, pe o placă sau pe o șină cu accesorii speciale. Releul are 1 NO + 1 NC (unul normal deschis și unul normal închis) contacte auxiliare și include un indicator de declanșare și protecție termică care funcționează într-un interval de temperatură de la -20 °C la +60 °C. Interfața cu utilizatorul este practică, cu butoane roșii de oprire și verzi de resetare, care facilitează operarea dispozitivului. Din punct de vedere tehnic, LRE03 are parametri remarcabili. Poate fi utilizat cu o tensiune maximă de funcționare de 690 V c.a., are o tensiune de izolație de 690 V și o rezistență la impulsuri de 6 kV. Releul este extrem de robust, capabil să reziste la șocuri de până la 6 G timp de 11 ms și vibrații de 3 G, în conformitate cu standardele IEC 60068-2-7 și IEC 60068-2-6. Dispozitivul are un grad de protecție IP20 conform IEC 60529. Conexiunile produsului sunt practice: conexiunile circuitului pot fi utilizate cu cabluri cu o secțiune transversală de 1-6 mm², în timp ce circuitul de semnal poate fi utilizat cu cabluri cu o secțiune transversală de 1-2,5 mm². Cuplul de strângere recomandat este de 1,7 Nm în ambele cazuri. Releul LRE03 are dimensiuni compacte (44,5 mm înălțime, 45 mm lățime și 70 mm adâncime), ceea ce îl face ușor de integrat în sistemele existente. Produsul are numeroase certificări internaționale (IEC, CCC, EAC), care atestă calitatea și fiabilitatea pentru care Schneider Electric este cunoscut.
Schneider Electric Easypact TVS - LRE03 - releu de protecție termică 0,25...0,4 date tehnice
Caracteristici principale
Familia de produse: Easy TeSys
Seria de produse: Easy TeSys Protect
Tipul produsului: Releu diferențial termic de suprasarcină
Denumire scurtă a produsului: LRE
Aplicație: Protecție motor
Sensibilitate protecție fază: Curent de declanșare 130% Ir pe două faze, a treia fază 0, conform IEC 60947-4-1
Culoare: Gri (RAL 7011)
Informații suplimentare
Compatibilitate: LC1E06...38
Tip rețea: CA
Frecvență rețea: 50...60 Hz
Metodă de montare: Sub contactor, pe placă (cu accesorii speciale), pe șină (cu accesorii speciale)
Clasa de suprasarcină termică:Clasa 10A conform IEC 60947-4-1
Funcție de semnalizare: Indicator de declanșare a releului
Domeniu de reglare a protecției termice: 0,25...0,4 A
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Robustețe mecanică: Impacturi: 6 Gn până la 11 ms conform IEC 60068-2-7, Vibrații: 3 Gn conform IEC 60068-2-6
Compoziția contactului auxiliar: 1 NO + 1 NC
Curent termic convențional în aer liber: 5 A în circuitul de semnalizare
Tensiune nominală de funcționare: <= 690 V c.a.
Valoarea nominală a siguranței asociate: 2 A gG pentru circuit, 1 A aM pentru circuit, 5 A gG pentru circuitul de semnalizare
Tensiune nominală de izolație: 690 V conform IEC 60947-4-1
Tensiune nominală de impuls rezistentă: 6 kV
Indicație locală: Indicator de declanșare
Tip de comandă: Buton roșu de oprire, buton verde de resetare
Compensare de temperatură: -20...60 °C
Conexiuni - terminale
Circuit: terminale cu șurub pentru cabluri flexibile/solide de 1...6 mm²
Circuit de semnalizare: terminale cu șurub pentru 1...2,5 mm² cabluri flexibile/solide
Cuplu de strângere recomandat: Circuit: 1,7 N.m, Circuit de semnalizare: 1,7 N.m
Dimensiuni și greutate
Înălțime: 44,5 mm
Lățime: 45 mm
Adâncime: 70 mm
Greutate netă: 0,13 kg
Mediu
Standarde: IEC 60947-4-1, IEC 60947-5-1
Certificări produs: IEC, CCC, EAC
Tratament de protecție: TH conform IEC 60068
Grad de protecție IP: IP20 conform IEC 60529
Temperatura ambiantă în timpul funcționării: -20...60 °C fără reducere a puterii conform IEC 60947-4-1, -20...70 °C cu reducere a puterii
Temperatura ambiantă în timpul depozitării: -60...80 °C Rezistență la foc: 850 °C conform IEC 60068-2-1 Rigiditate dielectrică: 6 kV la 50 Hz conform IEC 60255-5
Compatibilitate electromagnetică: Rezistență la supratensiune: 6 kV conform IEC 60801-5
