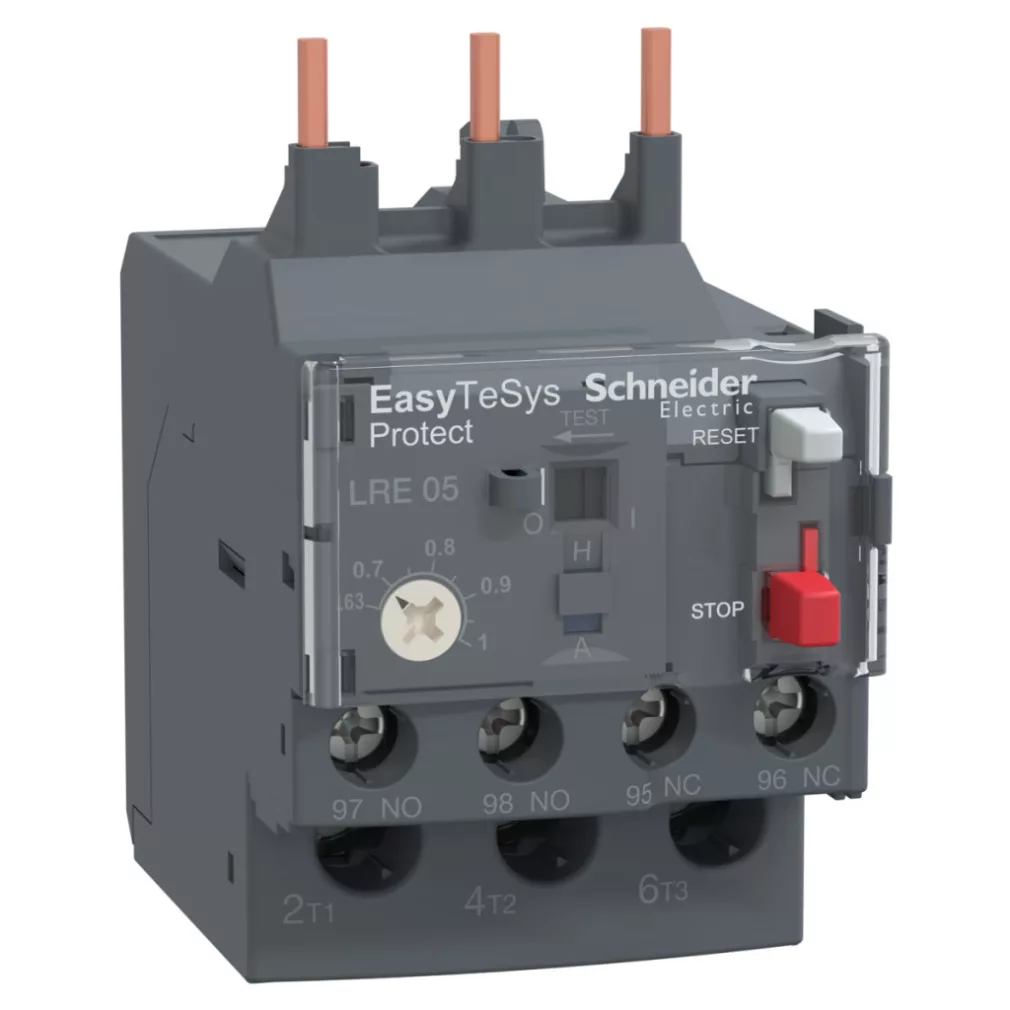

Releul diferențial de suprasarcină termică LRE05 din gama Easy TeSys Protect de la Schneider Electric este o soluție excelentă pentru aplicații de protecție a motoarelor. Acest dispozitiv compact este compatibil cu contactoarele LC1E06...38 și are o caracteristică de protecție de 10 A în conformitate cu IEC 60947-4-1. Funcția principală a releului este de a proteja motoarele împotriva suprasarcinii și este deosebit de sensibil la pierderea de fază. Conform IEC 60947-4-1, dacă 130% din curentul nominal circulă pe două faze, în timp ce pe a treia fază nu există curent, releul se declanșează. Intervalul de reglare a protecției la suprasarcină este de 0,63-1 A, iar pragul de declanșare este de 1,14 ± 0,06 Ir, conform IEC 60947-4-1. Releul este disponibil într-o carcasă gri (RAL 7011). LRE05 oferă o serie de opțiuni de montare: poate fi montat direct sub contactor, dar cu accesoriile adecvate, poate fi montat și pe o șină sau o placă. Dispozitivul oferă mai multe opțiuni de conectare: pentru circuitele de alimentare, acceptă cabluri flexibile fără capete de racord cu o secțiune transversală de 1,5-6 mm², cabluri flexibile cu capete de racord cu o secțiune transversală de 1-4 mm² sau cabluri solide cu o secțiune transversală de 1-6 mm². Pentru circuitele de semnal, pot fi conectate cabluri cu o secțiune transversală de 1-2,5 mm². Cuplul de strângere recomandat este de 1,7 Nm în ambele cazuri. Configurația contactului auxiliar al dispozitivului este 1 NO + 1 NC, iar curentul termic convențional în aer liber al circuitului de semnal este de 5A. Tensiunea nominală de funcționare este de max. 690 V c.a., tensiunea nominală de izolare este de 690 V conform IEC 60947-4-1, iar tensiunea nominală de rezistență la impulsuri este de 6 kV. Pentru circuitele de alimentare, se recomandă o siguranță de 4 A gG sau 2 A aM, iar pentru circuitele de semnalizare, se recomandă o siguranță de 5 A gG. Releul de protecție LRE05 are o robustețe mecanică excelentă: poate rezista la șocuri de 6 Gn timp de 11 ms (conform IEC 60068-2-7) și la vibrații de 3 GN (conform IEC 60068-2-6). Semnalizarea locală este asigurată de un indicator de declanșare, iar controlul este asigurat de un buton roșu de oprire și un buton verde de resetare. Dispozitivul are compensare de temperatură între -20 și 60 °C, cu un interval de temperatură ambiantă de funcționare de la -20 la 60 °C fără supradimensionare și de la -20 la70 °C și o temperatură de depozitare între -60 și 80 °C. Dispozitivul are o înălțime de 44,5 mm, o lățime de 45 mm și o adâncime de 70 mm, iar greutatea sa este de 0,13 kg. Dispozitivul are protecție IP20 conform IEC 60529. Are numeroase certificări internaționale, inclusiv IEC, CCC și EAC. Releul termic de suprasarcină LRE05 este alegerea ideală pentru aplicații industriale care necesită o protecție fiabilă a motorului, în special în sistemele echipate cu contactoare LC1E06...38.
Schneider Electric Easypact TVS - LRE05 - Releu de protecție termică 0,63...1A Date tehnice
Caracteristici principale
Linie de produse: Easy TeSys
Familie de produse: Easy TeSys Protect
Tipul produsului: Releu diferențial de suprasarcină termică
Denumirea scurtă a dispozitivului: LRE
Domeniul de aplicare: Protecția motorului
Sensibilitate la pierderea de fază: Curentul de declanșare este de 130% din curentul nominal pe două faze, cu a treia fază la 0, conform IEC 60947-4-1
Culoare: Gri (RAL 7011)
Caracteristici suplimentare
Compatibilitate: LC1E06...38
Tip rețea: CA
Frecvență rețea: 50...60 Hz
Metodă de montare: Sub contactor, pe placă cu accesorii speciale, pe șină cu accesorii speciale
Clasă de suprasarcină termică: Clasa 10A conform IEC 60947-4-1
Funcție de semnalizare: Indicator de declanșare a releului
Interval de reglare a protecției termice: 0,63...1 A
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Robustețe mecanică: Impacturi: 6 Gn până la 11 ms conform IEC 60068-2-7, Vibrații: 3 GN conform IEC 60068-2-6
Compoziția contactului auxiliar: 1 NO + 1 NC
Curent termic convențional în aer liber: 5 A pentru circuite de semnalizare
Tensiune nominală de funcționare: <= 690 V c.a.
Dimensiunea siguranței conectate: 4 A pentru circuite de putere gG, 2 A pentru circuite de alimentare aM, 5 A pentru circuite de semnalizare gG
Tensiune nominală de izolație: 690 V conform IEC 60947-4-1
Tensiune nominală de impuls rezistentă: 6 kV
Semnalizare locală: Indicator de declanșare
Tip de control: Buton roșu de oprire, buton verde de resetare
Compensare de temperatură: -20...60 °C Conexiuni - borne Circuit de alimentare: Borne cu șurub 1 1,5...6 mm² - fără capăt de cablu flexibil, borne cu șurub 1 1...4 mm² - cu capăt de cablu flexibil, borne cu șurub 1 1...6 mm² - fără capăt de cablu solid
Circuit de semnalizare: borne cu șurub 2 1...2,5 mm² - fără capăt de cablu flexibil, borne cu șurub 2 1...2,5 mm² - cu capăt de cablu flexibil, borne cu șurub 2 1...2,5 mm² - fără capăt de cablu solid
Cuplu de strângere recomandat: Circuit de alimentare: 1,7 N.m - pe borne cu șurub, Circuit de semnal: 1,7 N.m - pe borne cu șurub
Dimensiuni și greutate
Înălțime: 44,5 mm
Lățime: 45 mm
Adâncime: 70 mm
Greutate netă: 0,13 kg
Mediu
Standarde: IEC 60947-5-1, IEC 60947-4-1
Certificări produs: IEC, CCC, EAC
Tratament de protecție: TH conform IEC 60068
Grad de protecție IP: IP20 conform IEC 60529
Intervalul de temperatură ambiantă pentru funcționare: -20...60 °C fără reducere a puterii conform IEC 60947-4-1, -20...70 °C cu reducere a puterii
Intervalul de temperatură ambiantă pentru depozitare: -60...80 °C
Rezistență la foc: 850 °C conform IEC 60068-2-1
Rigiditate dielectrică: 6 kV la 50 Hz conform IEC 60255-5
Compatibilitate electromagnetică: Imunitate la supratensiune: 6 kV conform IEC 60801-5
