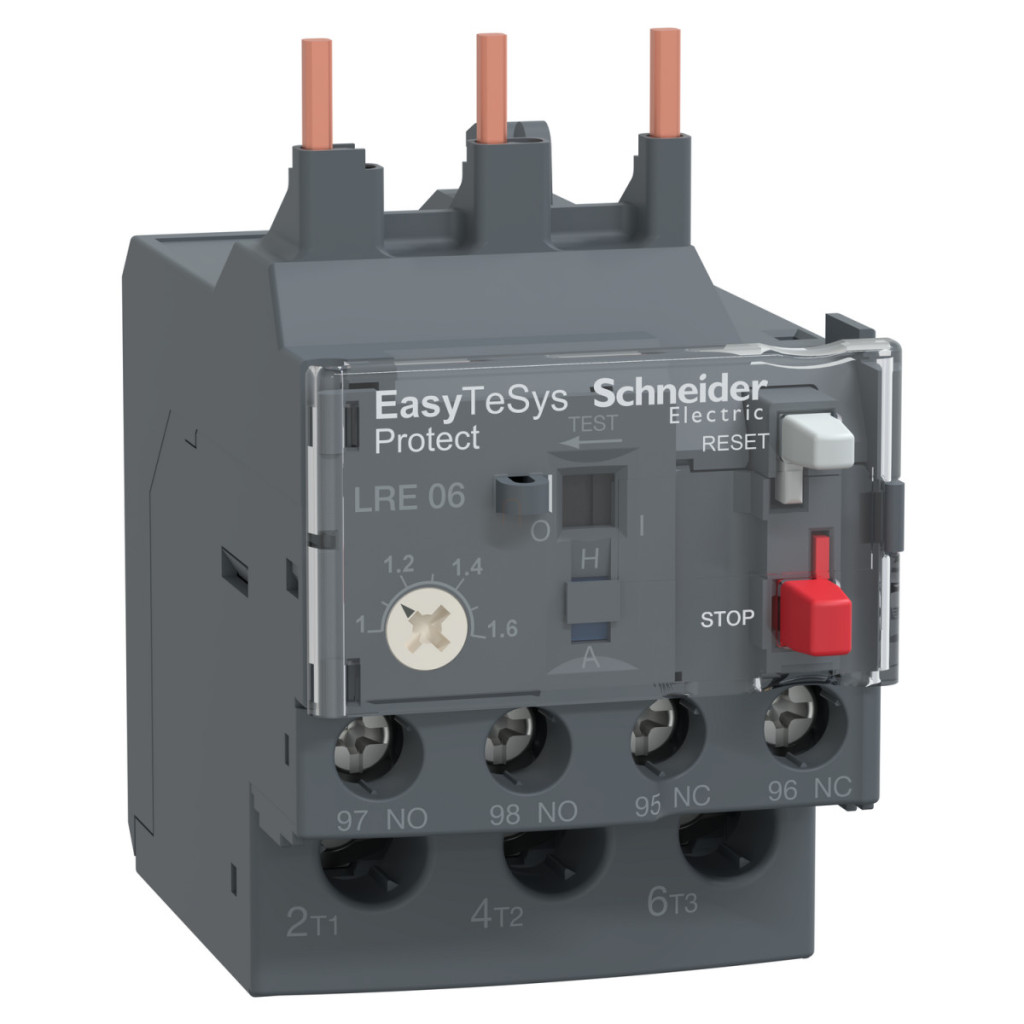

Releul termic diferențial LRE06, parte a gamei de produse Easy TeSys Protect de la Schneider Electric, este o soluție excelentă pentru protecția motoarelor, în special atunci când este utilizat împreună cu contactori LC1E06-38. Acest design compact, cu protecție de clasa 10A, asigură o funcționare rapidă și fiabilă în caz de suprasarcină, protejând eficient echipamentele conectate împotriva deteriorării. Releul are o valoare de declanșare termică reglabilă în intervalul 1...1,6 A și este conform cu standardul IEC 60947-4-1. O caracteristică specială este protecția de fază: dacă 130% din curentul nominal curge pe două faze, în timp ce pe a treia fază nu curge curent, releul se declanșează în mod fiabil. Pragul exact de declanșare este de 1,14 +/- 0,06 Ir conform IEC 60947-4-1, ceea ce asigură o protecție fiabilă a motorului în caz de suprasarcină. Produsul este disponibil într-o carcasă gri (RAL 7011). Releul LRE06 oferă opțiuni de instalare extrem de versatile. Poate fi montat direct sub contactor sau, cu accesorii speciale, pe o placă sau șină. Designul terminalelor de conectare permite, de asemenea, o varietate de soluții de cablare. Conexiunile circuitului de curent înalt sunt proiectate cu borne cu șurub, care permit conectarea cablurilor flexibile de 1,5...6 mm² fără manșoane, a cablurilor flexibile de 1...4 mm² cu manșoane și a cablurilor solide de 1...6 mm². Conexiunile circuitului de semnal sunt, de asemenea, echipate cu terminale cu șurub, care sunt potrivite pentru cabluri cu o secțiune transversală de 1 până la 2,5 mm². Cuplul de strângere recomandat în ambele cazuri este de 1,7 Nm. Configurația contactului auxiliar al produsului este 1 NO + 1 NC, adică un contact normal deschis și unul normal închis. Curentul termic convențional al circuitelor de semnalizare, măsurat în aer liber, este de 5 A. Tensiunea de funcționare poate fi de până la 690 V c.a., iar tensiunea de izolație este, de asemenea, de 690 V, conform IEC 60947-4-1. Rezistența la tensiune de impuls este de 6 kV. Dimensiunea recomandată a siguranței pentru circuitul de curent înalt este de 4 A gG sau 2 A aM, în timp ce pentru circuitul de semnalizare se recomandă o siguranță de 5 A gG. Releul LRE06 are un grad ridicat de rezistență mecanică: poate rezista la șocuri cu o durată de 11 ms și o magnitudine de 6 Gn, conform IEC 60068-2-7, și la vibrații cu o magnitudine de 3 GN, conform IEC 60068-2-6. Semnalizarea locală este asigurată de un indicator de declanșare, iar controlul se realizează prin butoane roșii de oprire și verzi de resetare. Produsul are compensare de temperatură ambientală de la -20 la 60 °C și poate fi utilizat la temperaturi ambientale între -20 și 60 °C fără nicio reducere a performanței, în conformitate cu IEC 60947-4-1. Poate fi utilizat și în intervalul -20...70 °C, cu o reducere a performanței. Produsul are protecție IP20 conform IEC 60529. Dimensiuni: 44,5 mm înălțime, 45 mm lățime și 70 mm adâncime.
Schneider Electric Easypact TVS - LRE06 - releu de protecție termică 1...1,6 A date tehnice
Caracteristici principale
Familia de produse: Easy TeSys
Seria de produse: Easy TeSys Protect
Tipul produsului: Releu de declanșare termică diferențială
Denumirea scurtă a dispozitivului: LRE
Aplicația releului: Protecție motor
Protecție fază: Curent de declanșare 130% pe două faze, 0. conform IEC 60947-4-1
Culoare: Gri (RAL 7011)
Informații suplimentare
Compatibilitate: LC1E06...38
Tip rețea: CA
Frecvență rețea: 50...60 Hz
Metodă de montare: Sub contactor, pe placă (cu accesorii speciale), Pe șină (cu accesorii speciale)
Clasa de declanșare termică: Clasa 10A conform IEC 60947-4-1
Funcție de semnalizare: Indicator de declanșare a releului
Interval de reglare a protecției termice: 1...1,6 A
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Robustețe mecanică: Impacturi: 6 Gn până la 11 ms conform IEC 60068-2-7, Vibrații: 3 GN conform IEC 60068-2-6
Compoziția contactului auxiliar: 1 NO + 1 NC
Curent termic convențional măsurat în aer liber: 5 A pentru circuitul de semnalizare
Tensiune nominală de funcționare: <= 690 V c.a.
Valori nominale ale siguranțelor: 4 A gG pentru circuite de curent puternic, 2 A aM pentru circuite de curent puternic, 5 A gG pentru circuite de semnalizare
Tensiune nominală de izolație: 690 V conform IEC 60947-4-1
Rezistență nominală la tensiune de impuls: 6 kV
Indicație locală: Indicator de declanșare
Tip de control: Buton roșu de oprire, buton verde de resetare
Compensare temperatură: -20...60 °C
Conexiuni
Circuit de curent mare: Terminal cu șurub, 1,5...6 mm² fără capăt de cablu flexibil, 1...4 mm² cu capăt de cablu flexibil, 1...6 mm² solid
Circuit de semnalizare: Terminal cu șurub, 1...2,5 mm² fără capăt de cablu flexibil, 1...2,5 mm² cu capăt de cablu flexibil, 1...2,5 mm² solid
Cuplu de strângere recomandat: Circuit de curent mare: 1,7 N.m, Circuit de semnalizare: 1,7 N.m
Dimensiuni
Înălțime: 44,5 mm
Lățime: 45 mm
Adâncime: 70 mm
Parametri de mediu
Standarde: IEC 60947-5-1, IEC 60947-4-1
Certificate: IEC, CCC, EAC
Grad de protecție: IP20 conform IEC 60529
Temperatură ambiantă de funcționare: -20...60 °C fără reducere a puterii conform IEC 60947-4-1, -20...70 °C cu reducere a puterii
Temperatură de depozitare: -60...80 °C
Rezistență la foc: 850 °C conform IEC 60068-2-1
Rigiditate dielectrică: 6 kV la 50 Hz conform IEC 60255-5
Compatibilitate electromagnetică: Rezistență la supratensiune: 6 kV conform IEC 60801-5
