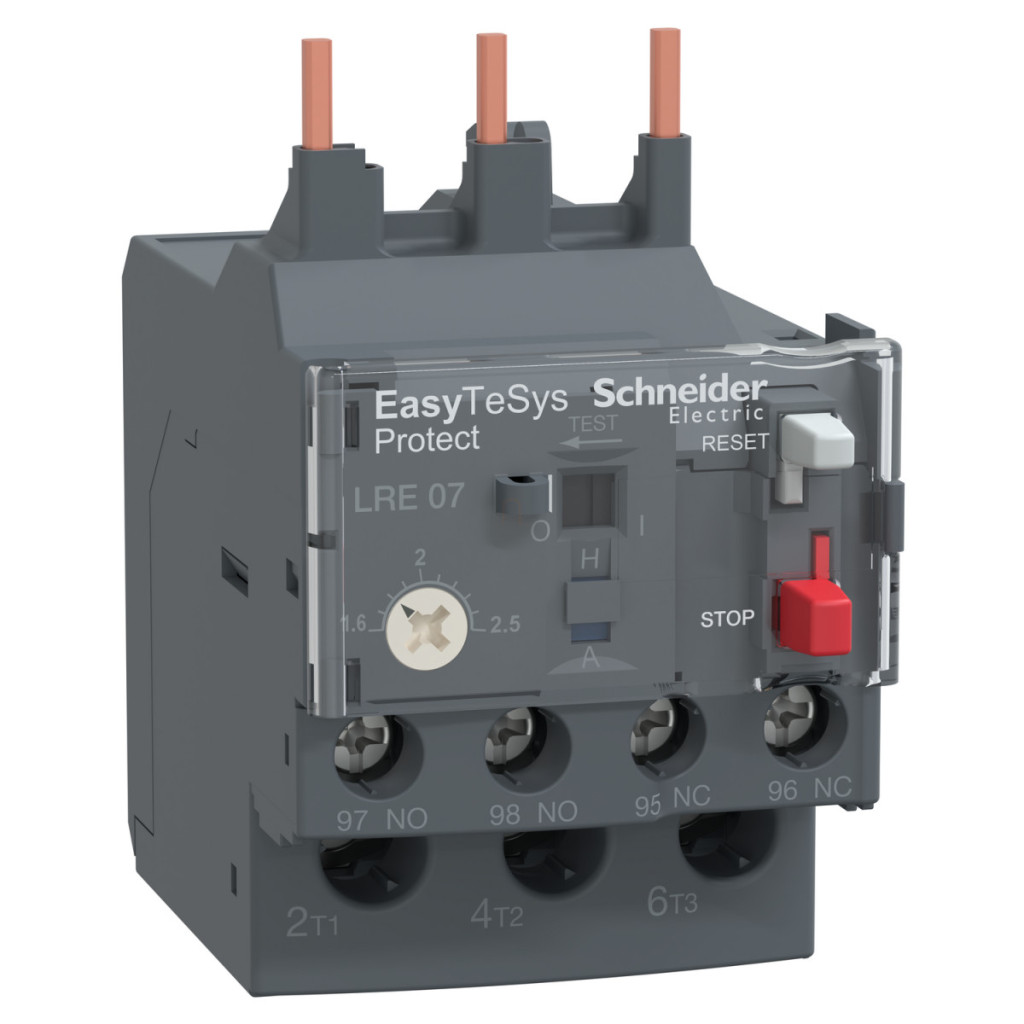

Releul termic diferențial de suprasarcină Schneider Electric Easypact TVS LRE07 este un dispozitiv de protecție a motorului extrem de fiabil, care protejează eficient motoarele electrice împotriva suprasarcinii dăunătoare. Această componentă a familiei de produse Easy TeSys Protect este special concepută pentru a fi utilizată cu contactoare magnetice de tip LC1E06...38, asigurând o compatibilitate perfectă cu sistemul de comutare Schneider Electric. Releul de suprasarcină LRE07 este reglabil în intervalul de curent 1,6-2,5 A și îndeplinește cerințele clasei de suprasarcină 10A conform IEC 60947-4-1. O caracteristică specială a releului este sensibilitatea sa la pierderea de fază, care poate declanșa la 130% din valoarea Ir în cazul a două faze, în conformitate cu standardul IEC 60947-4-1. Această funcție este extrem de importantă pentru protecția motoarelor trifazate, deoarece pierderea de fază poate provoca daune grave motorului. Din punct de vedere tehnic, releul LRE07 are un curent termic convențional măsurat în aer liber de 5 A pentru circuitul de semnalizare și poate fi utilizat la o tensiune nominală maximă de funcționare de 690 V c.a. Pragul de declanșare la suprasarcină este de 1,14 +/- 0,06 Ir conform IEC 60947-4-1, ceea ce garantează o protecție precisă a motorului. Dispozitivul are un contact auxiliar NO + un contact auxiliar NC, care poate fi utilizat pentru a semnaliza starea de suprasarcină sau pentru a implementa funcții de control suplimentare. Indicarea locală a releului este asigurată de indicatorul de declanșare și de butoanele roșu de oprire și verde de resetare, care asigură o funcționare simplă și intuitivă. Releul de suprasarcină Schneider Electric Easypact TVS LRE07 oferă, de asemenea, o robustețe mecanică remarcabilă: poate rezista la șocuri de 6 Gn timp de 11 ms și vibrații de 3 Gn, în conformitate cu standardele IEC 60068-2-7 și IEC 60068-2-6. În ceea ce privește conectarea, acesta poate fi conectat la circuitul de alimentare cu cabluri cu o secțiune transversală de 1...6 mm² și la circuitul de semnal cu cabluri cu o secțiune transversală de 1...2,5 mm², în funcție de tipul cablului (solid, cu sau fără capete de cablu flexibile). Cuplul de strângere recomandat este de 1,7 Nm în ambele cazuri. Releul are un grad de protecție IP20 conform IEC 60529 și poate fi utilizat într-un interval larg de temperaturi: -20...60 °C fără reducerea puterii și -20...70 °C cu reducerea puterii. Produsul poate fi montat în mai multe moduri: direct sub comutatorul magnetic, pe o placă sau șină, cu accesorii speciale. Dispozitivul are o înălțime de 44,5 mm, o lățime de 45 mm și o adâncime de 70 mm, astfel încât dimensiunile sale compacte îl fac ușor de montat într-un dulap de comutare.
Schneider Electric Easypact TVS - LRE07 - releu de protecție termică 1,6...2,5 A date tehnice
Caracteristici principale
Familia de produse: Easy TeSys
Tipul familiei de produse: Easy TeSys Protect
Tipul produsului: Releu diferențial de suprasarcină termică
Denumirea scurtă a dispozitivului: LRE
Aplicație: Protecție motor
Sensibilitate la pierderea de fază: Curent de declanșare 130% Ir pe două faze, a treia la 0, conform IEC 60947-4-1
Culoare: Gri (RAL 7011)
Informații suplimentare
Compatibilitate produs: LC1E06...38
Tip rețea: CA
Frecvență rețea: 50...60 Hz
Metodă de montare: Sub comutator magnetic, pe placă (cu accesorii speciale), Pe șină (cu accesorii speciale)
Clasa de suprasarcină termică: Clasa 10A conform IEC 60947-4-1
Funcții de semnalizare: Indicator de declanșare a releului
Interval de reglare a protecției termice: 1,6...2,5 A
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Robustețe mecanică: Impact: 6 Gn până la 11 ms conform IEC 60068-2-7, Vibrații: 3 GN conform IEC 60068-2-6
Configurație contact auxiliar: 1 NO + 1 NC
Curent termic convențional măsurat în aer liber: 5 A pentru circuite de semnalizare
Tensiune nominală de funcționare: <= 690 V c.a.
Valoarea nominală a siguranței asociate: 6 A pentru circuite de putere gG, 4 A pentru circuitul de alimentare aM, 5 A pentru circuitul de semnalizare gG
Tensiune nominală de izolație: 690 V conform IEC 60947-4-1
Tensiune nominală de impuls: 6 kV
Semnalizare locală: Indicator de declanșare
Tip de control: Buton roșu de oprire, buton verde de resetare
Compensare de temperatură: -20...60 °C Conexiuni și dimensiuni Conectori: Terminale cu șurub pentru circuitul de alimentare 1,5...6 mm² (cablu flexibil fără terminare la capăt), 1...4 mm² (cu capăt de cablu flexibil), 1...6 mm² (cablu solid). Terminale cu șurub pentru circuitul de semnal 1...2,5 mm² (toate tipurile de cabluri)
Cuplu de strângere recomandat: 1,7 N.m pentru terminalele cu șurub ale circuitului de alimentare și ale circuitului de semnal
Înălțime: 44,5 mm
Lățime: 45 mm
Adâncime: 70 mm
Parametri de mediu
Standarde: IEC 60947-5-1, IEC 60947-4-1
Certificări ale produsului: IEC, CCC, EAC
Grad de protecție: TH conform IEC 60068
Grad de protecție IP: IP20 conform IEC 60529
Temperatură ambiantă de funcționare: -20...60 °C fără reducere conform IEC 60947-4-1, -20...70 °C cu reducere
Temperatura ambiantă de depozitare: -60...80 °C Rezistență la foc: 850 °C conform IEC 60068-2-1 Rigiditate dielectrică: 6 kV la 50 Hz conform IEC 60255-5
Compatibilitate electromagnetică: Rezistență la supratensiune: 6 kV conform IEC 60801-5
