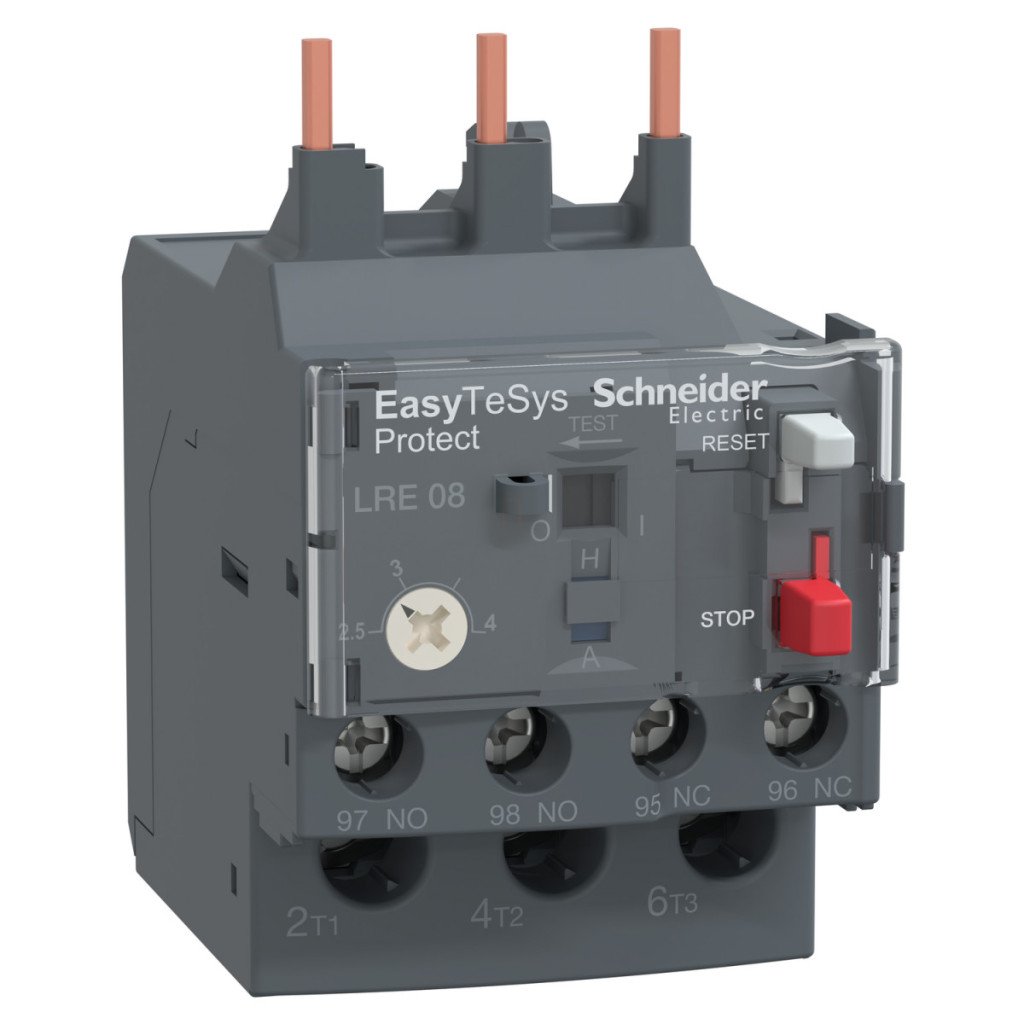

Releul de protecție termică diferențială LRE08, parte a gamei de produse Easy TeSys Protect de la Schneider Electric, oferă soluția ideală pentru protecția fiabilă a motoarelor care funcționează în medii industriale moderne. Acest dispozitiv compact a fost special conceput pentru a proteja motoarele care funcționează în intervalul de curent 2,5-4 A și este pe deplin compatibil cu contactoarele LC1E06...38. Protecția împotriva suprasarcinii de clasa 10A asigură o protecție optimă pentru motoare, în conformitate cu cerințele IEC 60947-4-1. Releul este sensibil la pierderea de fază și detectează supracurentul la 130% Ir pe două faze, în timp ce a treia este zero. Pragul de declanșare este exact 1,14 +/- 0,06 Ir, în conformitate cu IEC 60947-4-1, permițând o protecție precisă. Produsul are o compensare a temperaturii între -20 și 60 °C, ceea ce îi permite să funcționeze în mod fiabil într-un interval larg de temperaturi de funcționare. Designul robust al releului asigură o rezistență mecanică remarcabilă – poate rezista la șocuri de până la 6 Gn timp de 11 ms, în conformitate cu IEC 60068-2-7, și oferă o rezistență la vibrații de 3 GN, în conformitate cu IEC 60068-2-6. Dispozitivul are dimensiuni compacte: doar 44,5 mm înălțime, 45 mm lățime și 70 mm adâncime, cu o greutate netă de doar 0,13 kg. Clasa de protecție IP20 oferă o protecție adecvată împotriva prafului și a obiectelor străine, produsul rămânând ușor de instalat și de întreținut. Releul poate fi montat în mai multe moduri: sub un contactor, pe o placă sau pe o șină, cu accesoriile specifice furnizate. Releul LRE08 are caracteristici electrice excelente: poate fi utilizat la o tensiune de funcționare de până la 690 V CA, tensiunea de izolație este, de asemenea, de 690 V, în timp ce rezistența la tensiune de impuls este de 6 kV. Oferă 5 A curent termic convențional în aer liber pentru circuitul de semnalizare. Produsul oferă funcții utile de semnalizare, inclusiv indicarea declanșării releului și reglarea declanșării termice. Este ușor de utilizat cu butoane de control: sunt disponibile un buton roșu de oprire și un buton verde de resetare. Contactele auxiliare sunt configurate ca 1 NO + 1 NC. În ceea ce privește conexiunile, circuitul de alimentare este echipat cu terminale cu șurub care acceptă cablu flexibil de 1,5...6 mm², cablu flexibil de 1...4 mm² cu capăt sau cablu solid de 1...6 mm². Terminalele cu șurub ale circuitului de semnal pot fi utilizate pentru cabluri cu o secțiune transversală de 1...2,5 mm². Cuplul de strângere recomandat atât pentru circuitul de alimentare, cât și pentru circuitul de semnal este de 1,7 N.m.
Schneider Electric Easypact TVS - LRE08 - releu de protecție termică 2,5...4A date tehnice
Caracteristici generale
Familia de produse: Easy TeSys
Denumirea familiei de produse: Easy TeSys Protect
Tipul dispozitivului: Releu de protecție termică diferențială împotriva suprasarcinilor
Denumire scurtă: LRE
Aplicația releului: Protecția motorului
Culoare: Gri (RAL 7011)
Sensibilitate la pierderea de fază
Curent de declanșare 130% Ir pe două faze, neutru pe a treia fază, în conformitate cu IEC 60947-4-1
Compatibilitate
Compatibilitate produs: LC1E06...38
Caracteristici electrice
Tip rețea: CA
Frecvență rețea: 50...60 Hz
Clasa de protecție termică: Clasa 10A conform IEC 60947-4-1
Interval de reglare a protecției termice: 2,5...4 A
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Configurație contact auxiliar: 1 NO + 1 NC
Curent termic convențional în aer liber [Ith]: 5 A pentru circuitul de semnalizare
Tensiune nominală de funcționare [Ue]: <= 690 V c.a.
Tensiune nominală de izolație [Ui]: 690 V conform IEC 60947-4-1
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV
Valori siguranțe
10 A gG pentru circuitul de alimentare
6 A aM pentru circuitul de alimentare
5 A gG pentru circuitul de semnalizare
Funcții de semnalizare și manipulare
Funcție de semnalizare: Indicarea declanșării releului
Indicarea locală: Indicator de declanșare
Tipul de control: Buton roșu de oprire, buton verde de resetare
Caracteristici mecanice
Robustețe mecanică: Impact: 6 Gn până la 11 ms conform IEC 60068-2-7, Vibrații: 3 GN conform IEC 60068-2-6
Compensare temperatură: -20...60 °C Conexiuni - terminale Circuit de alimentare: Terminale cu șurub 1,5...6 mm² - cablu flexibil fără capăt Terminale cu șurub 1...4 mm² - cablu flexibil fără capăt
Terminale cu șurub 1...6 mm² - cablu solid fără capăt
Circuit de semnal: Terminale cu șurub 1...2,5 mm² - cablu flexibil fără capăt
Terminale cu șurub 1...2,5 mm² - cablu flexibil cu capăt
Terminale cu șurub 1...2,5 mm² - cablu solid fără capăt
Cuplu de strângere recomandat: Circuit de alimentare: 1,7 N.m - pe borne cu șurub
Circuit de semnalizare: 1,7 N.m - pe borne cu șurub
Dimensiuni și greutate
Înălțime: 44,5 mm
Lățime: 45 mm
Adâncime: 70 mm
Greutate netă: 0,13 kg
Caracteristici de mediu
Standarde: IEC 60947-5-1, IEC 60947-4-1
Certificări produs: IEC, CCC, EAC
Protecție: IP20 conform IEC 60529
Temperatură ambiantă de funcționare: -20...60 °C fără reducerea puterii conform IEC 60947-4-1
-20...70 °C cu reducerea puterii
Temperatura ambiantă de depozitare: -60...80 °C Rigiditate dielectrică: 6 kV la 50 Hz conform IEC 60255-5
