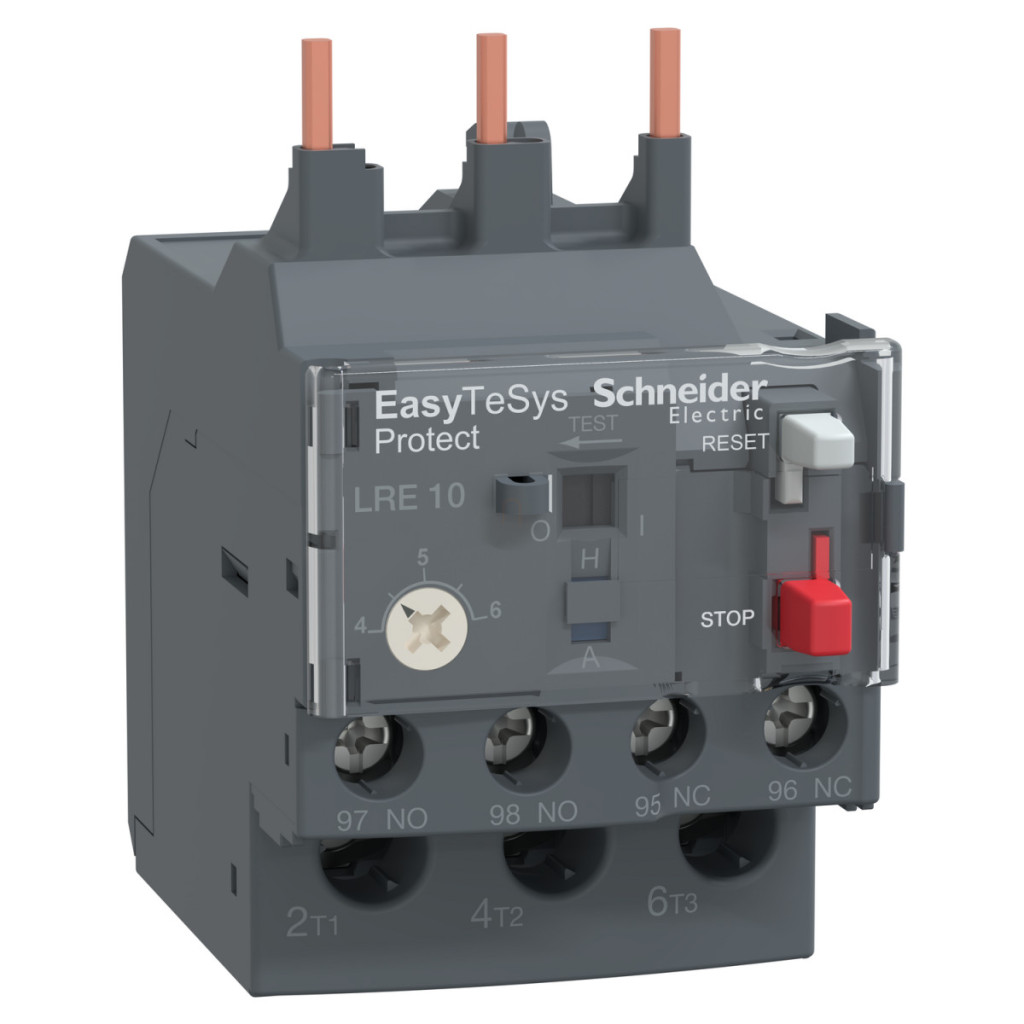

Releul termic diferențial de suprasarcină Schneider Electric Easy TeSys Protect seria LRE10 este o soluție excelentă pentru aplicații de protecție a motoarelor, în special datorită compatibilității sale cu familia de produse LC1E06...38. Acest dispozitiv de culoare gri (RAL 7011) oferă o protecție fiabilă în intervalul de curent 4-6 A, cu o clasă de protecție 10A în conformitate cu IEC 60947-4-1. Releul are funcții sofisticate de protecție a motorului, printre care se remarcă sensibilitatea la pierderea de fază. Dispozitivul se oprește la 130% din Ir pe două faze dacă a treia fază se defectează, în conformitate cu standardul IEC 60947-4-1. Pragul de declanșare de 1,14 +/- 0,06 Ir asigură o funcționare precisă, permițându-vă să protejați eficient motoarele împotriva suprasarcinii. Releul are un indicator de declanșare a releului și opțiunea de setare a protecției termice, ceea ce îl face ușor de utilizat în mod curent. Panoul de control al dispozitivului are butoane roșii de oprire și verzi de resetare pentru o utilizare ușoară. Releul termic de suprasarcină LRE10 poate fi instalat în mai multe moduri: direct sub comutatorul magnetic, pe o placă sau pe o șină cu accesorii speciale. Releul este complet compatibil cu rețeaua de curent alternativ, în gama de frecvență 50-60 Hz. Ansamblul de contacte auxiliare este de tipul 1 NO + 1 NC, cu un curent termic convențional în aer liber de 5 A în circuitul de semnalizare. Tensiunea nominală maximă de funcționare este de 690 V c.a., iar tensiunea de izolație este, de asemenea, de 690 V, conform IEC 60947-4-1. Rezistența la tensiune de impuls de 6 kV garantează o funcționare sigură chiar și în cazul supratensiunii. Robustețea sa mecanică este caracterizată de o rezistență la impact de 6 Gn pentru 11 ms conform IEC 60068-2-7 și o rezistență la vibrații de 3 GN conform IEC 60068-2-6. În ceea ce privește conexiunile, circuitele de alimentare sunt echipate cu borne cu șuruburi adecvate pentru cabluri flexibile de 1,5-6 mm², cabluri flexibile de 1-4 mm² cu capete de cablu sau cabluri solide de 1-6 mm². Terminalele cu șurub ale circuitelor de semnal sunt proiectate pentru cabluri de 1-2,5 mm². Cuplul de strângere recomandat este de 1,7 N.m pentru ambele tipuri de circuite. Releul are dimensiuni compacte: 44,5 mm înălțime, 45 mm lățime și 70 mm adâncime, ceea ce îl face ușor de instalat chiar și în spații înguste. Gradul de protecție IP20 conform IEC 60529 oferă o protecție adecvată pentru dispozitiv în medii industriale.
Schneider Electric Easypact TVS - LRE10 - releu de protecție termică 4...6A date tehnice
Date generale
Familia de produse: Easy TeSys
Seria de produse: Easy TeSys Protect
Tipul produsului sau al componentei: Releu diferențial de suprasarcină termică
Denumirea scurtă a dispozitivului: LRE
Aplicația releului: Protecție motor
Sensibilitate la defect de fază: Curent de declanșare 130% din Ir pe două faze, cu defect al celei de-a treia faze, în conformitate cu IEC 60947-4-1
Culoare: Gri (RAL 7011)
Compatibilitate și caracteristici de rețea
Compatibilitate produs: LC1E06...38
Tip rețea: CA
Frecvență rețea: 50...60 Hz
Metodă de montare: Sub comutator magnetic, pe placă sau șină cu accesorii speciale
Clasă de suprasarcină termică: Clasa 10A în conformitate cu IEC 60947-4-1
Caracteristici electrice
Funcție de semnalizare: Indicator de declanșare a releului
Interval de reglare a protecției termice: 4...6 A
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Configurație contact auxiliar: 1 NO + 1 NC
Curent termic convențional măsurabil în aer liber: 5 A în circuitul de semnalizare
Tensiune nominală de funcționare: <= 690 V c.a.
Putere nominală a siguranței corespunzătoare: 16 A pentru circuitele de alimentare gG, 8 A pentru circuitele de alimentare aM, 5 A pentru circuitele de semnalizare gG
Tensiune nominală de izolare: 690 V în conformitate cu IEC 60947-4-1
Tensiune nominală de impuls rezistentă: 6 kV
Comenzi și indicatoare
Indicație locală: Indicator de declanșare
Tip de comandă: Buton roșu de oprire, buton verde de resetare
Compensare de temperatură: -20...60 °C Conexiuni și caracteristici mecanice Conexiuni circuit de alimentare: Terminale cu șurub Cablu flexibil 1,5...6 mm², cablu solid 1...4 mm² flexibil cu papuci de cablu, 1...6 mm² cablu solid
Conexiuni circuit de semnalizare: Terminale cu șurub 1...2,5 mm² flexibil sau solid
Cuplu de strângere recomandat: 1,7 N.m pentru bornele cu șurub ale circuitului de alimentare și de semnal
Înălțime: 44,5 mm
Lățime: 45 mm
Adâncime: 70 mm
Caracteristici de mediu
Standarde: IEC 60947-5-1, IEC 60947-4-1
Certificări de produs: IEC, CCC, EAC
Tratament de protecție: TH în conformitate cu IEC 60068
Grad de protecție IP: IP20 în conformitate cu IEC 60529
Temperatura ambiantă de funcționare: -20...60 °C fără reducere a puterii conform IEC 60947-4-1, -20...70 °C cu reducere a puterii
Temperatura ambiantă de depozitare: -60...80 °C Rezistență la foc: 850 °C în conformitate cu IEC 60068-2-1 Rigiditate dielectrică: 6 kV la 50 Hz în conformitate cu IEC 60255-5
Compatibilitate electromagnetică: Imunitate la supratensiune: 6 kV în conformitate cu IEC 60801-5
