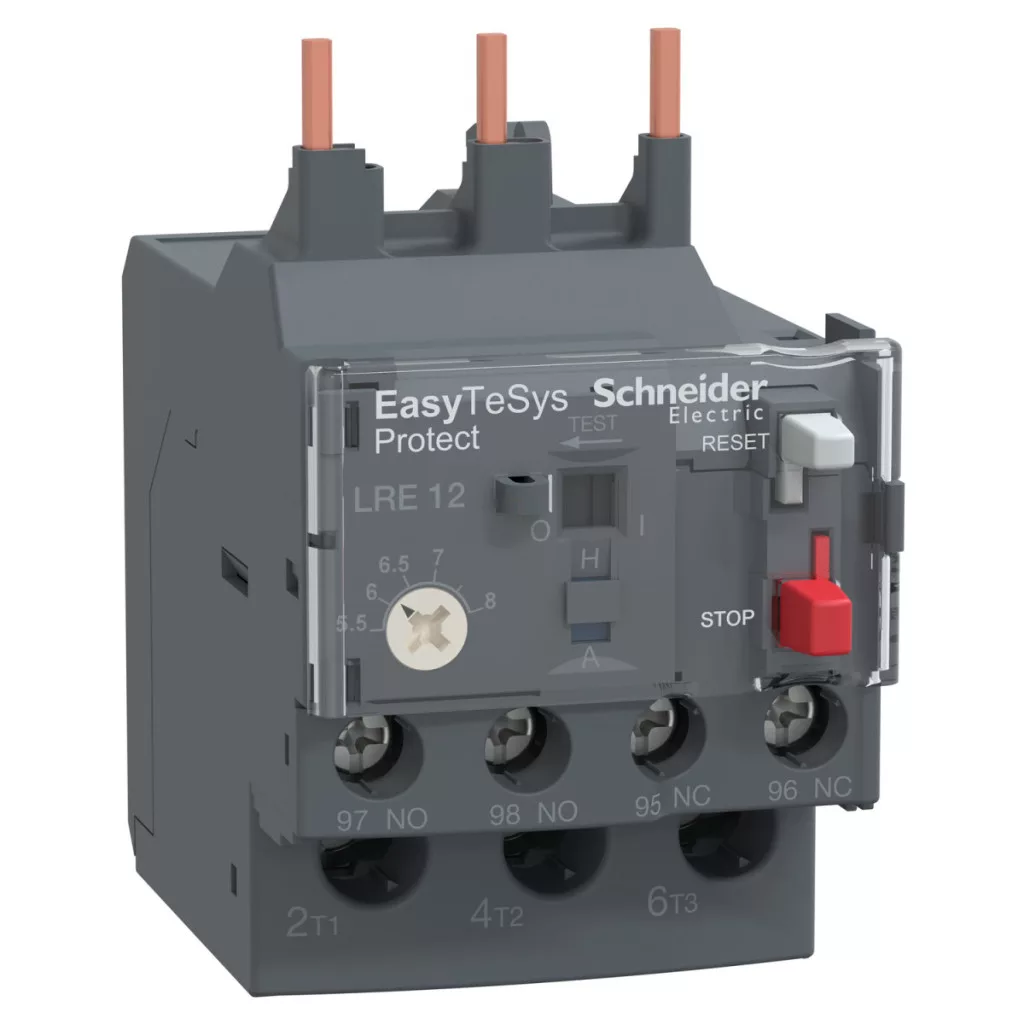

Schneider Electric Easypact TVS - LRE12 - releu de protecție termică 5,5...8 A - specificații tehnice
Caracteristici principale
Gama de produse: Easy TeSys
Denumirea gamei de produse: Easy TeSys Protect
Tipul produsului: Releu de protecție termică diferențială
Denumirea scurtă a dispozitivului: LRE
Aplicarea releului: Protecția motorului
Sensibilitate la defect de fază: 130% din curentul de declanșare pe două faze, a treia la 0, conform IEC 60947-4-1
Culoare: Gri (RAL 7011)
Specificații tehnice
Compatibilitate produs: LC1E09...38
Tipul rețelei: CA
Frecvența rețelei: 50...60 Hz
Mod de montare: Sub contactor, pe placă cu accesorii speciale, pe șină cu accesorii speciale
Clasa de protecție termică: Clasa 10A conform IEC 60947-4-1
Funcție de semnalizare: Semnalizator de declanșare a releului
Interval de reglare a protecției termice: 5,5...8 A
Prag de declanșare: 1,14 +/- 0,06 Ir conform IEC 60947-4-1
Robustețe mecanică: Rezistență la șocuri: 6 Gn până la 11 ms conform IEC 60068-2-7, Rezistență la vibrații: 3 GN conform IEC 60068-2-6
Configurație contact auxiliar: 1 NO + 1 NC
Curent termic convențional în aer liber: 5 A pentru circuitul de semnalizare
Tensiune nominală de funcționare: <= 690 V CA
Dimensionarea siguranțelor: 20 A gG pentru circuitul de putere, 12 A pentru circuitul de putere aM, 5 A pentru circuitul de semnalizare gG
Tensiune nominală de izolație: 690 V conform IEC 60947-4-1
Rezistență nominală la tensiune de impuls: 6 kV
Indicator local: Indicator de declanșare
Organe de comandă: Buton roșu de oprire, buton verde de resetare
Compensare de temperatură: -20...60 °C
Conexiuni, dimensiuni
Conectori - ieșiri: Circuit de putere: cleme de strângere cu șurub 1 1,5...6 mm² - rigiditate cablu: fără capăt de cablu flexibil, Circuit de putere: cleme de strângere cu șurub 1 1...4 mm² - rigiditate cablu: fără capăt de cablu flexibil, Circuit de putere: cleme de strângere cu șurub 1 1...6 mm² - rigiditate cablu: fără capăt de cablu rigid, Circuit de semnal: cleme de strângere cu șurub 2 1...2,5 mm² - rigiditate cablu: fără capăt de cablu flexibil, Circuit de semnal: borne de strângere cu șurub 2 1...2,5 mm² - rigiditate cablu: cu capăt de cablu flexibil, Circuit de semnal: borne de strângere cu șurub 2 1...2,5 mm² - rigiditate cablu: fără capăt de cablu rigid
Cuplu de strângere recomandat: Circuit de putere: 1,7 N.m - pe cleme de strângere cu șurub, Circuit de semnal: 1,7 N.m - pe cleme de strângere cu șurub
Înălțime: 44,5 mm
Lățime: 45 mm
Adâncime: 70 mm
Caracteristici de mediu
Standarde: IEC 60947-4-1, IEC 60947-5-1
Certificări de produs: IEC, CCC, EAC
Tratament de protecție: TH conform IEC 60068
Grad de protecție IP: IP20 conform IEC 60529
Temperatură de funcționare: -20...60 °C fără scăderea puterii conform IEC 60947-4-1, -20...70 °C cu scăderea puterii
Temperatura mediului de depozitare: -60...80 °C
Rezistență la foc: 850 °C conform IEC 60068-2-1
Rezistență dielectrică: 6 kV la 50 Hz conform IEC 60255-5
Compatibilitate electromagnetică: Rezistență la supratensiune: 6 kV conform IEC 60801-5
